5.5.2 Визначення похибки базування при установці заготовки в центрах

Похибка базування в радіальному напрямку буде відсутня тому що циліндрична поверхня валу виникає обертанням відносно осі центрових отворів.

В осьовому напрямі при базуванні в жорстких центрах буде виникати похибка базування в залежності від точності виготовлення центрових отворів. На (рис.7) показано установку валу в центрах налагодженого верстата для одночасної підрізки двох торців ступеневого валу налагоджених на розмір а = konst.

В цьому випадку похибка базування не впливає на розмір а, але буде впливати на розмір в, тому що відстань лівого торця валу, який являється вимірювальною базою для даного розміру до лівого різця, буде залежить від похибки зацентрування, так як усі заготовки партії не можуть бути зацентровані на одну глибину. Отже, і діаметри конічних центрових отворів будуть різними. Тому і відстань вимірювальної бази, якою є лівий торець валу відносно різця, встановленого на розмір в, буде мінятися . Центровий отвір виконується по 9 квалітету, тому діаметр центрового отвору буде змінюватися від D_МАКС..до D_МІН.

. Отже і розмір в буде змінюватися на величину , яку можна визначити за такою формулою :

де - половина допуску на діаметр центрового отвору

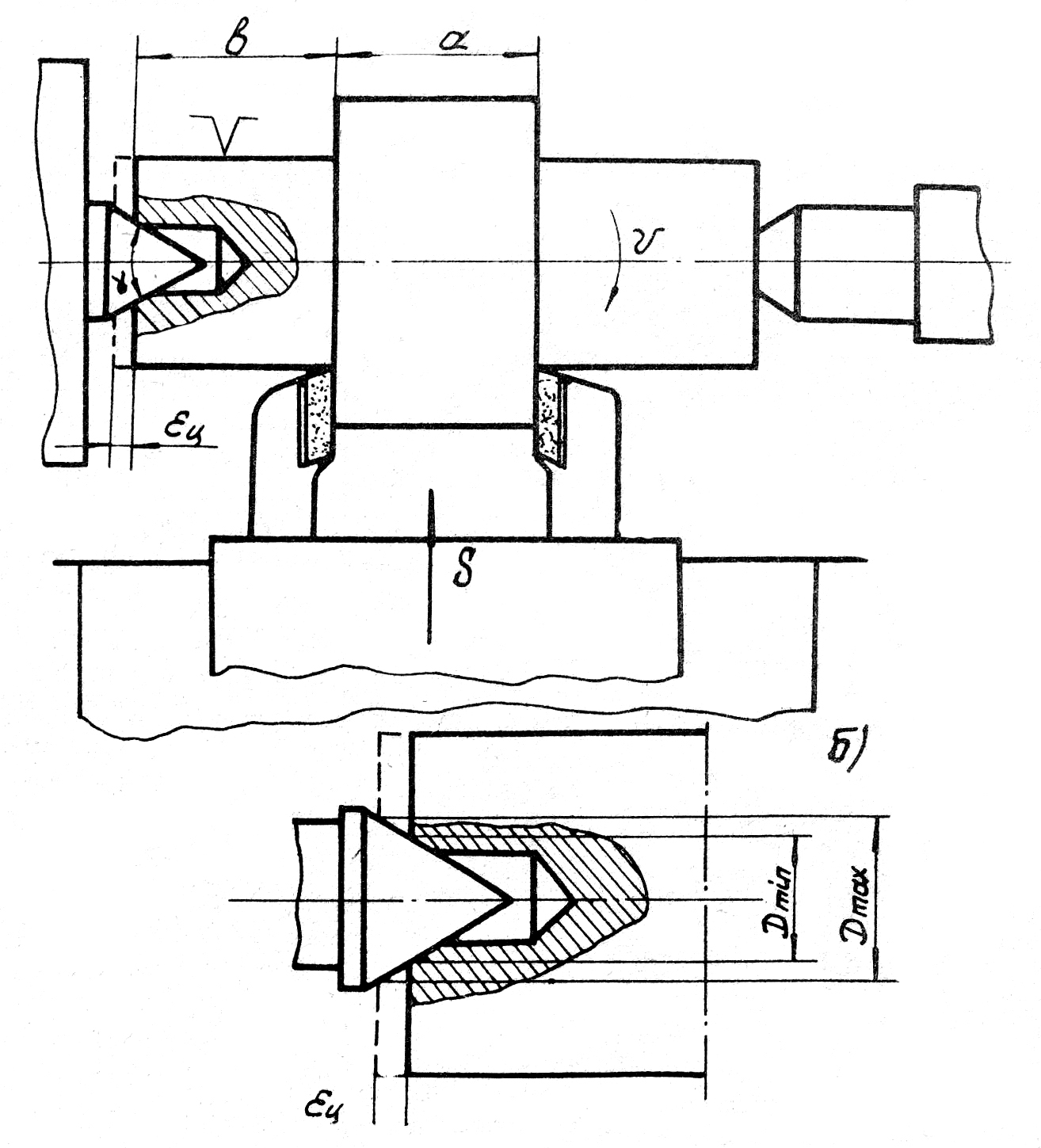

рис.9 Схема установка валу в центрах

Для того щоб ліквідувати цю похибку базування, треба вал базувати (уперти) торцем валу в планшайбу верстата, а передній центр зробити плаваючим (під пружинним)

5.5.3 Визначення похибки базування при установці заготовок на призмі

Виготовлення деталей циліндричної форми типу «вал», «втулка» і т.п. при свердленні , фрезеруванні часто базуються своїми зовнішніми циліндричними поверхнями на опорні призми, які виготовляються переважно з кутом α = 90^о.

При такій установці вісь циліндричної заготовки завжди знаходиться в площині симетрії призми незалежно від відхилень в розмірах діаметра заготовки. Але відстань центра заготовки від основи призми змінюється на розмір в залежності від кута призми і відхилень від діаметра заготовки.

Схема базування в призмі показана на (рис.8). Розмір похибки базування можна визначити розрахунком в залежності від того, як вказано (зверху, знизу, від центру) розмір на поверхню яка обробляється.

рис.8.Схема базування заготовки на призмі

При такій схемі базування похибка буде мати місце у всіх трьох випадках розстановки розмірів на поверхню обробки. У першому випадку це буде , в другому , в третьому . Для того, щоб розрахувати вказані похибки базування, треба встановити точку, яка буде постійною. В даному випадку це буде точка О. (точка перетину поверхонь призми). Відносно точки О і треба вести розрахунок.

Якщо заданий розмір від верхньої твірної, то розрахунок похибки базування буде мати наступний вигляд. Розрахунок похибки базування , коли розмір заданий з верху до поверхні обробки буде мати такий вигляд:

в свою чергу ; ;
