5.3. Види баз
В залежності від призначення баз вони розподіляються на такі бази.
(ГОСТ 21495 -76)
Бази по призначенню
Проектна база – база яка вибрана при проектуванні виробу, технологічного процесу виготовлення, або ремонту цього виробу.
Дійсна база – база, яка фактично використовується в конструкції при виготовленні експлуатації або ремонті.
Конструкторські бази – бази, які використовується для визначення положення деталі або складальної одиниці в виробі.
Основні конструкторські бази – бази, які належать даній деталі або складальній одиниці і використовуються для визначення її положення у виробі (рис.7а)
рис.7а Комплект основних баз 1; 11; 111
Допоміжні конструкторські бази – бази, які належать даній деталі або складальній одиниці і використовуються для визначення положення виробу, що приєднується до них.(рис.7б)
рис.7б. Комплект допоміжних баз валу зі втулкою; 1 приєднувальна деталь
Технологічні бази – бази які використовуються для визначення положення заготовки або виробу в процесі виготовлення або ремонту (рис.7в)
.
рис.7в Комплект технологічних баз – 1,11,111, які визначають положення заготовки в пристосуванні; 1 – заготовка, 2 – пристосування.
Вимірювальні бази – бази, які використовуються для визначення відносного положення заготовки або виробу і засобів вимірювання.(рис7г)
рис.7г. Вимірювальна база - А
Бази по позбавленим ступеням свободи
Установочна база – база, яка позбавляє заготовку або виріб трьох ступенів свободи
Направляюча база – база, яка позбавляє заготовку або виріб двох ступенів свободи
Упорна база - база, яка позбавляє заготовку або виріб однієї ступені свободи (рис.7д)
рис.7д. 1 – установочна база заготовки, яка позбавляє заготовку переміщення вздовж осі Z і обертання навколо осей Х і У; 11 – направляюча база заготовки яка збавляє переміщення вздовж осі У і обертання навколо осі Z; 111 – упорна база заготовки яка позбавляє переміщення вздовж осі Х;
1 – заготовка; 2- упори пристосування.
Подвійна направляюча база – база, яка позбавляє чотирьох ступенів свободи (рис.7є)

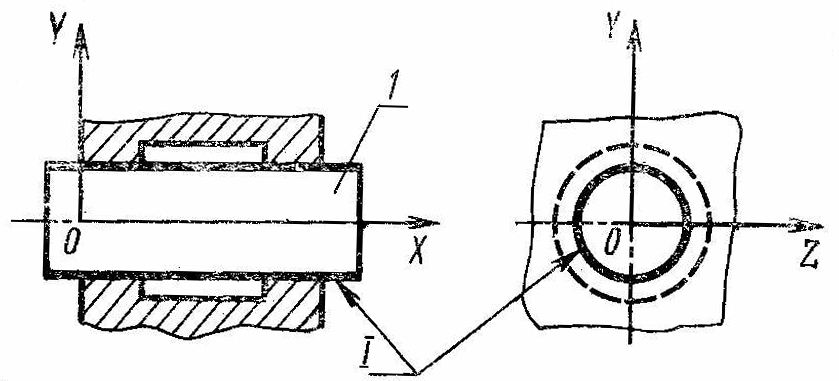

рис.7є.Подвійна направляюча база яка позбавляє переміщення вздовж осей Y i Z і повороту навколо осей Y i Z ; 1 – деталь
Подвійна опорна база – база, яка позбавляє двох ступенів свободи (рис.7ж)
рис.7ж 1 – подвійна опорна база деталі яка усуває її переміщення вздовж осей X i Y; 1 - деталь
Бази за характером прояву (рис.7з)
Скрита база – база заготовки або виробу у вигляді уявлюваної площини, осі або точки.
Явна база – база заготовки або виробу у вигляді реальної поверхні, риски або точки перетину рисок
рис.7з 1 – установочна явна база заготовки; 11 – направляюча скрита база заготовки; 111 – скрита опорна база заготовки; 1 – 6 – опорні точки; 7 – заготовка; 8 – губки самоцентрувальних лещат.
