Витяжна ланка
Витяжна ланка призначена для розчекування камери стабілізуючого купола і його витягування. Витяжна ланка довжиною 3м виготовлена з капронового 27-мм шнура міцністю 1200кг має дві петлі і причіпний карабін.
Ланка кріплення пгс-500
Ланки кріплення ПГС-500 (мал.13.15) призначені для з'єднання чотирьох кілець підвісної системи з роз’ємом. Ланка кріплення ПГС-500 складається зі шнура ШККТП-3б-2500 і пряжки з перемичкою, виготовленої зі сталі 30ХГСА. Габарити пряжки 76x40x8мм. Довжина ланки кріплення ПГС-500 — 235мм.
У системі ПГС-500 використовуються дві ланки кріплення, вага ланки кріплення ПГС-500 0,17кг.
мал.13.15 Ланки кріплення ПГС-500 |
мал.13.16 Запобіжний чохол |
Ватний чохол
Ватяний чохол (мал.13.16) призначений для запобігання роз’єму від ушкоджень при наповненні стабілізуючого купола (удар об вантаж) і при приземленні. Чохол виготовлений із плащ палатки з ватяної, прокладкою і має ширину 165мм, довжину 420мм. У край чохла (без прорізу) просунутий шнур.
Запобіжний чохол
Запобіжний чохол призначений для ізоляції вузла з'єднання коуша основного купола з підвісною системою і вузла з'єднання коуша стабілізуючого купола і ланки. Чохол виготовлений із плащ палатки з ватяною прокладкою і має ширину 200мм, довжину 250мм. У край чохла просунуті шнури.
Шнури
Обривний шнур ШХБ-40 довжиною 0,8м призначений для прив'язки полюсної вуздечки основного купола до петлі парашутної камери.
Обривний шнур ШХБ-60 довжиною 0,8м призначений для з'єднання камери з полюсною вуздечкою стабілізуючого купола.
Шнур ШХБ-40 довжиною 0,2м призначений для стяжки лівого і правого клапанів камери і контровки коуша основного купола.
Стягуючий шнур ШХБ-40 довжиною 0,2м у кількість 6 штук призначений для зв'язування шести кілець парашутної камери з відповідними кільцями на фартуху попарно.
Відкидний шнур ШТКП-18-700 довжиною 1м призначений для відкидання світло маяка при виході основного купола.
13.2 Укладання парашутної вантажної системи ПГС-500 серії 2.
Укладання парашутно-вантажної системи ПГС-500 серії 2 проводить розрахунок з двох чоловік у шість етапів.
Перші три етапи, укладання купола основного парашуту аналогічні укладанню купола 55кв.м. парашутної десантної системи ПДСБ-1 (стор.127-129).
мал.13.17 Третій етап
укладання основного купола:
1 – коуш основного купола;
2 – клапан з блочками;
3 – тасьма фартуха з блочками;
4 – льняна нитка №9,5/6 в одне складання
Четвертий етап: Укладка стабілізуючого купола
Розкласти стабілізуючий купол на столі або укладальному полотнищі.
Розтягти купол на всю довжину і розділити на двох половин так, щоб заводське клеймо знаходилося зверху. Дотримуючи стропові 18 на середині столу, перекинути ліву половину купола на праву сторону столу або укладального полотнища. Ліворуч від стропи №18 покласти стропу №19.
Покласти стропу №20 на стропу №19, а стропу №21 на стропу №18. Розправити нижню кромку складених полотнищ та розправити їх по всій площині до вершини. На стропу №20 покласти стропу №22, на стропу №22 стропу №28 і на стропу №21 стропу №24. В описаному порядку скласти всю ліву половину купола до полотнища з заводським клеймом. На складену частину купола покласти важелі.
Перекинути праву половину купола на складену ліву половину. Перекинути стропу №18 вправо на 2-3см. На стропу №18 покласти стропу №15, а на стропу №17 стропу №16. Іншу частину купола укласти аналогічно лівій половині купола і покласти важелі.
мал.13.18 Перевірка стабілізуючого купола
Перевірити правильність укладання купола. У правильно складеного купола полотнище з заводським клеймом повинне бути зверху і розташовуватися в правій половині укладеного купола (мал.13.18).
Для перевірки правильності розташування строп підняти укладальною лінійкою стропи №35, 36 та №1 і, тримаючи їх у піднятому положенні, дійти до коуша. При правильному розташуванні стропи №35, 36 та №1 повинні бути верхніми у вузла сплетення шийки коуша.
До малої петлі ланки стабілізуючого купола приєднати петлею-удавкою ланку розчекування з двома шпильками (мал.13.19).
На коуш стабілізуючого купола надягти запобіжний чохол.
До коуша стабілізуючого купола петлею-удавкою приєднати крайню петлю ланки стабілізуючого купола, яка найбільше віддалена від ланок розчекування (мал.13.20). Натягти чохол на вузол з'єднання, затягнути і зав'язати його шнури.

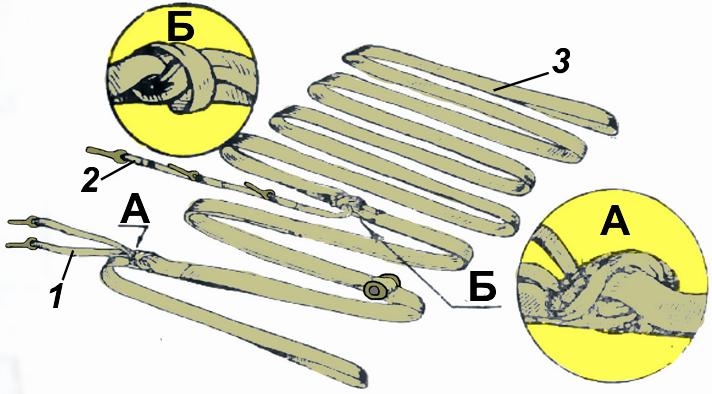

мал.13.19 Приєднання ланок розчекування |
мал.13.20 Монтаж запобіжного чохла |
1 – ланка розчекування з двома шпильками; 2 – ланка розчекування з трьома шпильками;3 – ланка стабілізуючого парашута |
1 – коуш стабілізуючого парашута; 2 – запобіжний чохол;3 – ланка стабілізуючого парашута; 4 - шнури |
П’ЯТИЙ ЕТАП: Укладання стабілізуючого купола і ланки у парашутну камеру
Покласти парашутну камеру біля полюсної частини укладеного стабілізуючого купола. Прив'язати до вершини купола один кінець обривного шнура ШХБ-60 довжиною 0,8м (мал.13.21), другий кінець прив'язати до петлі, розташованої на дні парашутної камери.
Зигзагоподібно укласти купол і стропи в парашутну камеру, (мал.13.22), закрити клапани камери і зачекувати їх ланкою.
мал.13.21 Приєднання обривного шнура ШХБ-60 |
мал.13.22 Укладання купола |
1 – стабілізуючий парашут; 2 – обривний шнур ШХБ-60 довжиною 0,8м; 3 – камера стабілізуючого парашута; 4 - петля |
Відігнути фартух парашутної камери і укласти ланку стабілізуючого купола за допомогою укладальної вилки в соти камери (мал.13.23), залишивши неукладеною 1м до ланки розчекування з трьома шпильками. Насунути на соти фартух (мал.13.24) і зачекувати цією ланкою. Витяжну ланку петлею - удавкою приєднати до петлі парашутної камери.
мал.13.23 Укладання ланки |
мал.13.24 Зачековка камери |
1 – ланка стабілізуючого парашута; 2 – укладальна лінійка; 3 – соти; 4 – камера стабілізуючого парашута; 5 - фартух |
1 – ланка стабілізуючого парашута; 2 – гумовий стільник; 3 – клапан фартуха; 4 – фартух |
