Під час контролю 1-г етапу перевірити:
наявність частин та їх справність;
наявність паспорту та відповідність номера на куполі номеру на паспорті.
Другий етап: Укладка купола основного парашута
Перед укладанням купол зі стропами витягнути на столі на всю довжину.
Розділити стропи і купол на дві половини так, щоб заводське клеймо було зверху і посередині (мал.12.13).
Утримуючи стропу №14 на середині столу, перекинути ліву половину купола на праву сторону столу. Опустити на стропу №14 стропу №15. Розправити нижню кромку купола між стропами №14 і №15 і все складене полотнище до вершини (мал.12.14). Уложити стропи до 28 стропи (мал.12.15).
мал.12.13 |
мал.12.14 |
1 - заводське клеймо; 2 - стропа №14; 3 – стропа №15 |

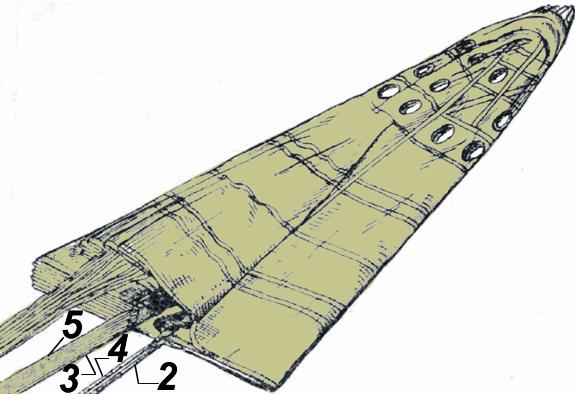

мал.12.15 |
мал.12.16 |
1 - заводське клеймо; 2 - стропа №14; 3 - стропа №15; 4 - стропа№13; 5 - стропа №28; 6 - важелі |
Перекинути праву половину купола на складену ліву половину. Убрати стропу №14 вправо на 2-3см і покласти на неї стропу №13, розправити нижню кромку між ними і все полотнище до вершин (мал.12.16). Аналогічно уложити іншу частину правої половини купола і покласти важелі (мал.12.17).
мал.12.17 |
мал.12.18 |
1 - заводське клеймо; 2 - стропа №1; 3 - стропа №28; 4 – важелі |
мал.12.19 мал. 19.20
Перевірити правильність укладання купола і розташування строп (мал.12.18). Якщо купол складений правильно, то заводське клеймо повинне знаходитися на верхньому полотнищі з правої сторони . Підняти у нижньої кромки купола стропи №1 і №28 і дійти до коуша. Стропи №1 і №28 повинні бути верхніми у вузла оплетіння шийки коуша. Розділити стропи на два пучки так, щоб у перший пучок увійшли стропи з 1-ої по 14-ту, а в другий - з 15-ої по 28-му, а у коуша пучки розділялися червоним шнуром (мал.12.19) та укласти зигзагоподібно кожен пучок строп. Перегнути уздовж праву половину купола, накласти на неї в на хльост ліву половину. Прив'язати до вершини купола обривний шнур ШХБ-40 довжиною 1м (мал.12.20).
Під час контролю 2-го етапу перевірити:
якість укладки нижньої кромки купола;
стропи №1 та №28 повинні бути верхніми та не переплутуватися від кромки до оплітки коуша.
ТРЕТІЙ ЕТАП: Укладання купола основного парашута в парашутну камеру, строп в соти
Вільний кінець обривного шнура ШХБ-40, приєднаного до вуздечки купола, прив'язати до петлі, розташованої на дні парашутної камери (мал.12.21).
мал.12.21 |
мал.12.22 |
1 - обривний шнур ШХБ-40; 2 - петля; 3 – дно камери; 4 – перегородка камери |
Уложити зигзагоподібно частину купола у відсік камери, де прив'язаний обривний шнур. Акуратно перегнути купол через перегородку камери, не допускаючи при цьому перекручування купола.
Укладання купола у відсіки камери робити рівними об’ємами. Лінія між рівними об’ємами проходить по середини відстані між другим швом і другою каркасною стрічкою, рахуючи від нижньої крайки купола.
Укласти іншу частину купола в другий відсік камери так, щоб нижня кромка не була затиснута (мал.12.22).
Покласти на покладений купол частину строп довжиною 0,3-0,4м і вивести стропи з камери на сторону клапана з рамками (мал.12.23).
Накрити купол клапаном зі зйомними стільниками і клапаном з рамками. Протягти за допомогою гачка середню зйомний гумовий стільник клапана у вікно клапана з рамками і зачекувати стільники стропами.
Розділити стропи на два пучки, що є продовженням пучків, які йдуть від коуша. Крайні зйомні гумові стільники протягти у вікна клапана з рамками і лівим пучком зачекувати лівий стільник, а правим - правий (мал.12.24).

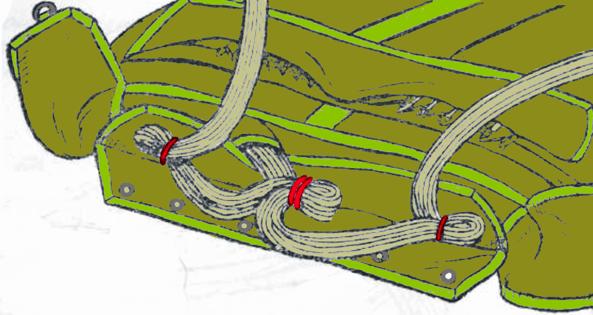

Відкинути фартух лівої половини камери на праву. Перегнути і захопити укладальною вилкою лівий пучок строп на відстані, рівній довжині сот. За допомогою укладальної вилки завести стропи в нижній стільник, розташований в центрі камери з лівої сторони, так, щоб сторони не доходили до кромки соти на 10-15мм. Простежити за тим, щоб стропи, розташовані між гумовими стільниками і першою ячейкою, мали слабину.
мал.12.23 мал.12.24

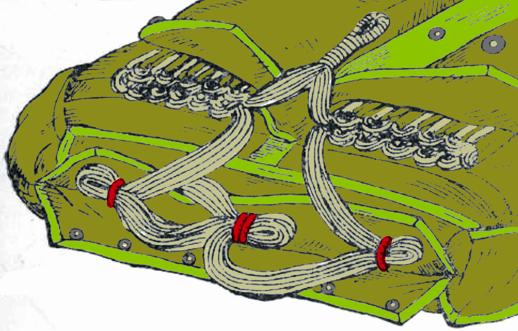

Аналогічно укласти стропи в нижній лівий ряд сот. Укласти в такий же спосіб стропи правого пучка в нижній ряд сот правої сторони камери, починаючи з сот, розташованих в центрі камери (мал.12.25).
Укладання строп і верхній ряд сот починати з крайніх бічних сот укладати стропи у верхній ряд сот аналогічним порядком (мал.12.26). Зв'язати лівий і правий клапани камери шнуром ШХБ-40 в одне складення пропустивши шнур через коуш основного купола (мал.12.27).
мал.12.25 |
мал.12.26 |
1 - шнур ШХБ-40; 2 - лівий нижній ряд сот; 3 – клапани камери; 4 – фартух |
мал.12.27 мал.12.28
Накрити праві і ліві соти фартухом і зв'язати його кільця з протилежними кільцями, що пришиті до кругових стрічок камери шнуром ШБХ-40 в одне складання (мал.12.28).
Пропустити льняну нитку № 9,5/6 в одне додавання через блочки клапана і блочки фартуха, одночасно пропустивши обидва її кінця через коуш основного купола, кінці нитки зв'язати.
