§ 103. Вимушене випромінювання. Лазери та їх застосування
Перехід квантової системи (атома, іона, молекули) з одного енергетичного стану в інший супроводжується, як ми знаємо, випромінюванням або поглинанням порції hv електромагнітної енергії.
Досі говорилося лише про такий механізм випромінювання, при якому атом переходить на нижчий енергетичний рівень без будь-якого зовнішнього впливу, самодовіль-но або, як кажуть, спонтанно (теплове випромінювання, люмінесценція тощо). Однак цей механізм випромінювання не б єдино можливим. Як уперше було встановлено А. Ейнштейном у 1917 p., квантова система може випромі-нити квант енергії і перейти в стан з меншою енергією під впливом зовнішнього електромагнітного поля. Цей ефект дістав назву вимушеного (стимульованого), або індукованого випромінювання. Ймовірність індукованого випромінювання різко зростає, коли збігається частота електромагнітного поля з власною частотою випромінювання збудженого атома. Вимушене електромагнітне випромінювання має чудову властивість: воно тотожне первинному падаючому на речовину випромінюванню, тобто збігається
з ним за частотою, напрямом поширення і поляризації і когерентне у всьому об'ємі речовини.
У результаті взаємодії збудженого атома, готового випромінити фотон hv= Е'2—Е\, з фотоном ftv одержуються два зовсім однакові за енергією і напрямом руху фотони-близнята. Пролітаючий фотон ніби «струшує» із збудженого атома подібний до себе фотон, не затрачаючи на це енергії. З точки зору хвильової теорії атом випромінює електромагнітну хвилю, зовсім однакову за напрямом поширення, частотою, фазою і поляризацією з тією, яка змусила атом випромінювати. В результаті виникає результуюча хвиля з амплітудою, більшою, ніж у падаючої. Особливістю індукованого випромінювання є те, що воно монохроматичне і когерентне. Саме ця властивість індукованого випромінювання лежить в основі будови лазерів. Підкреслимо, що індуковане випромінювання відбувається у повній відповідності із законом збереження енергії. Змушуюча світлова хвиля відіграє роль «спускового пристрою» в механізмі випромінювання атомом нагромадженої раніше енергії. Як же виникає індуковане випромінювання?
Припустимо, що через речовину проходить електромагнітна хвиля. Розглянемо спочатку випадок, коли система атомів речовини перебуває в термодинамічній рівновазі. При цьому атоми знаходяться на нижніх енергетичних рівнях, тобто в основному стані і на ближніх до нього збуджених рівнях. Під впливом падаючої електромагнітної хвилі може виникнути або поглинання атомом кванта енергії з переходом на вищий енергетичний рівень, або індуковане випускання з переходом на один з нижніх рівнів. Але оскільки при термодинамічній рівновазі заселеність низьких рівнів більша, ніж високих, то під впливом падаючого випромінювання більша кількість атомів переходить за одиницю часу з нижніх рівнів на верхні, ніж навпаки. Цим пояснюється той факт, що в звичайних умовах речовини поглинають падаюче на них випромінювання.
Тепер розглянемо випадок, коли більшість атомів речовини перебуває у збуджених станах, тобто заселеність верхніх енергетичних рівнів значно перевищує заселеність нижніх рівнів (незрівноважений стан). У цьому випадку під впливом падаючого випромінювання більша кількість атомів переходить за одиницю часу з верхніх рівнів на нижні і виникає індуковане випромінювання.
Таким чином, маючи збуджену квантову систему з необхідними частотами переходів, можна дістати підсилення слабкого електромагнітного випромінювання.
Існує кілька методів збудження квантових систем (так званих методів накачування): оптичне опромінення, підвищення температури, бомбардування швидкими частинками, сортування молекул (розділення молекул, які перебувають в різних енергетичних станах, і видалення з молекулярного пучка незбуджених молекул) тощо.
Можливість створення квантової системи, здатної віддавати енергію електромагнітній хвилі (створення такого розподілу частинок системи за енергіями, при якому кількість збуджених атомів перевищує кількість атомів в основному стані), вперше була обгрунтована в 1939 р. В. О. Фабрикантом. У 1954 р. М. Г. Басов і О. М. Прохо-ров і незалежно від них Ч. Таунс, Дж. Гордон і Г. Дж. Зейгер створили перші діючі квантові прилади з використанням індукованого випромінювання.
Прилади, які використовують індуковане випромінювання, можуть працювати як у режимі підсилення, так і в режимі генерації. Згідно з цим вони називаються квантовими підсилювачами, або квантовими генераторами. їх називають також скорочено лазерами при підсиленні (або генеруванні) видимого світла і мазерами — при підсиленні (або генеруванні) інфрачервоного світла і радіохвиль.
Робочим елементом сучасних квантових підсилювачів і генераторів можуть бути різні речовини найчастіше у твердому або газоподібному стані. Розглянемо один з видів квантового генератора на синтетичному рубіні (АізОз) з домішкою близько 0,05 % хрому (мал. 213). Цей основний елемент лазера звичайно мав форму циліндра діаметром 0,4—2 см і довжиною 3—20 см. Торці циліндра строго паралельні, і на них нанесено шар срібла. Одна із дзеркальних поверхонь частково прозора: 92 % світлового потоку відбивається від неї і близько 8 % світлового потоку пропускається.

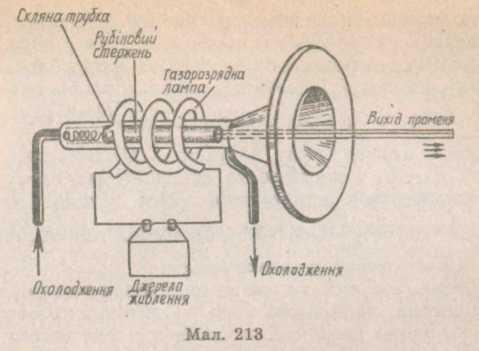

Рубіновий стержень міститься всередині імпульсної ксенонової спіралевидної лампи, яка живиться імпульсами високої напруги від батареї конденсаторів ємністю до 104 мкФ, зарядженої до напруги в кілька тисяч вольт. При розряді через лампу конденсатори батареї віддають енергію в сотні тисяч джоулів. Тривалість спалаху становить 10 "J с, а потужність лампи перевищує 107 Вт. Лампа є джерелом збуджуючого випромінювання.

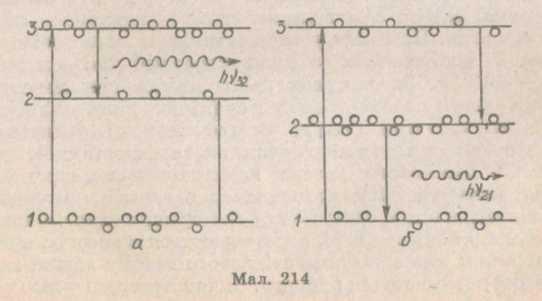

Спрощена схема енергетичних рівнів рубіна показана на малюнку 214. При опроміненні світлом з довжиною хвилі 560 нм (зелене), яке містить спектр ксенонової лампи, атоми хрому переходять з основного енергетичного рівня 1 на збуджений рівень 3. Час життя атомів хрому на збудженому рівні 3 малий. Для переходу 3 -*■ 1 він становить 10~Jc, а для переходу 3 -*■ 2 він менший за 10" с. Тому більша частина атомів, збуджених на рівень З, здійснює переходи на другий збуджений рівень 2, випромінюючи світло частоти \'і> (мал. 214, а).
Час життя атома хрому на рівні 2 порівняно великий — порядку 10 ~J с Атоми хрому, які опинилися на рівні 2, певний час зберігають свою енергію, а потім переходять на рівень І. Якщо потужність лампи (спалаху)
досить велика, то заселеність рівня 2 виявиться більшою від заселеності основного рівня 1. У цьому випадку кристал рубіна є активним середовищем. Якщо тепер на рубін спрямувати світло з частотою, яка відповідає енергії переходу з рівня 2 на рівень 1, тобтото це світло.
стимулює атоми хрому на рівні 2 віддати надмір своєї енергіїі перейти на основний рівень 1. Перехід
супроводжується випромінюванням фотонів тієї самої
частоти(мал. 214, б); таким чином, початковий
сигнал багатократно посилюється.
Фотони, які рухаються не паралельно до поздовжньої осі кристала, покидають його через бічні прозорі стінки. Завдяки цьому вихідний пучок світла має високу спрямованість. Потоки фотонів, зазнаючії багаторазових відбивань від передньої і задньої дзеркальних граней рубінового циліндра, досягнувши достатньої потужності, вириваються назовні через напівпрозору торцеву грань.
Описаний режим роботи лазера називають режимом вільної генерації. Вона починається після спалаху лампи накачування і триває близько 1 мс. У цьому режимі одержано рекордні енергії випромінювання, які досягають 1000 Дж в імпульсі при потужності близько 10 кВт.
У другому режимі дзеркала резонатора приводяться в дію за допомогою оптичного затвору лише тоді, коли заселеність метастабільного рівня 2 досягав найбільшого значення. Для влаштування оптичних затворів використовується здатність деяких речовин збільшувати свою прозорість при великих світлових потоках. Кювету з такою речовиною поміщають перед дзеркалом резонатора. Коли інтенсивність променя досягне певного, досить великого значення, затвор сам відкривається і «випускає» лазерний промінь. При цьому висвічування з метастабільного рівня 2 відбувається за дуже короткий час — порядку ЇО"4*—10~'() с. За рахунок цього навіть при невеликій повній енергії лазерного імпульсу (кілька джоулів) потужність імпульсу в максимумі досягає кількох мільярдів ват, що перевищує потужність великих електростанцій.
ККД рубінового лазера невеликий — порядку 1 %. Такий низький ККД пояснюється багатьма причинами. Основними з них є такі: не вся електрична енергія, нагромаджена у конденсаторі, перетворюється в енергію випромінювання; лише частина світлового потоку лампи накачування поглинається рубіном. Однак програш у кількості
енергії компенсується виграшем у якості випромінювання — монохроматичності, когерентності і спрямуванні.
Промінь лазера істотно відрізняється від звичайного променя світла, що визначає його широкі застосування. Слабка розбіжність лазерного променя (яка може становити одну кутову секунду), обумовлена когерентністю, відкриває можливості його застосування в локації (розбіжність променя лазера така мала, що на поверхні Місяця він дає світлу пляму діаметром близько 80 м). За допомогою лінзи лазерний промінь можна сфокусувати і дістати пляму діаметром 10~' мм, тобто сконцентрувати енергію променя на площі 10~8 мм2 і дістати питомі потужності під час імпульсу порядку 10'3 Вт/м'-'. При такій питомій потужності будь-які тугоплавкі матеріали перетворюються в пару. Звідси виникають перспективи застосування лазерів для обробки тугоплавких і надміцних матеріалів. При питомій потужності 109—Ю" Вт/м2 лазерний промінь плавить і зварює метали. Потужний і дуже вузький лазерний промінь застосовується для прошивання отворів у надтвердих матеріалах, у тому числі й алмазах. Адже тиск, створюваний променем потужних лазерів, перевищує Ю" Н/м2. Лазерному променю легко надати в перерізі будь-яку форму, а значить, і дістати будь-яку форму отвору. Цим методом виготовляють, наприклад, фільєри трикутної форми, які застосовуються при виготовленні волокна для об'ємної пряжі.
Великі переваги порівняно з радіохвилями дає використання лазерного променя в системах зв'язку. По одному лазерному променю можна в принципі одночасно передавати до 10 телефонних розмов і 10J телепрограм. Експериментальні лінії лазерного звязку вже працюють.
Висока когерентність лазерного випромінювання дав можливість здійснювати об'ємне фотографування (голографію), про яке йшлося раніше.
Широко застосовуються лазери в медицині. Наприклад, досить поширеною причиною втрати зору є відшарування сітківки ока. За допомогою лазера за частки секунди і без болю сітківка «приварюється» до дна ока. За допомогою" лазерів знищують пухлини всередині кровоносних судин, які живлять око.
Винятково різноманітні застосування лазерів у наукових дослідженнях. Лазерний промінь допомагає біологам визначати склад окремих частин клітини. Для цього його фокусують за допомогою лінзи на вибрану ділянку клітини; речовина цієї ділянки випаровується і перетворюється
на хмаринку іонів. Мас-спектрометр вловлює іони і здійснює якісний і кількісний аналіз. Селективне (вибіркове) збудження атомів і молекул лазерним випромінюванням дав можливість здійснювати розділення ізотопів. Селективно збуджені атоми чи молекули в складі суміші ізотопів стають хімічно активними і можуть вступати в хімічну реакцію, даючи тим самим можливість розділити ізотопи.
Концентрація великих енергій випромінювання в малих об'ємах дає можливість одержувати високотемпературну плазму і викликати термоядерну реакцію під дією лазерних променів.
Ученим вдалося сконструювати так званий телевізійний лазерний мікроскоп, який дає можливість досягти збільшення в 3000 разів. Створено лазерний кінескоп — електронно-променеву трубку з лазерним екраном для проекційного телебачення. У цьому кінескопі замість екрана з люмінофором використовується тонка (в тисячні частки сантиметра) напівпровідникова пластинка площею близько 1 см2. Електронний промінь, ковзаючи по цій пластинці, змушує її генерувати і випромінювати світло. Величина зображення в цьому випадку залежить від розмірів використаного напівпровідника. Якщо вони дорівнюють розмірам кадру кіноплівки, то зображення можна спроектувати на екран площею 60 м2. Колір зображення залежить від обраного напівпровідника.
