SISTEMA DE IGNIÇÃO

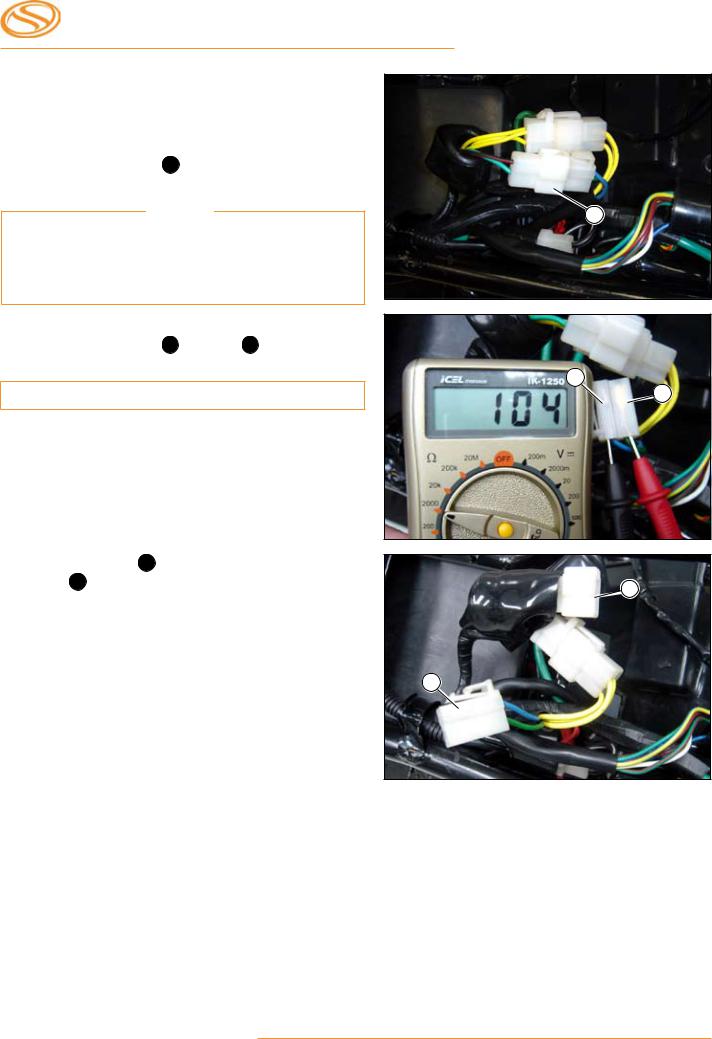

Bobina de Pulso

Resistência

Remova o assento.

Desacople o conector 1 da bobina de pulsos do chicote principal.

Nota

·O valor da resistência de uma bobina varia em função da temperatura.

·Inspecione a resistência da bobina de pulsos com o motor frio, abaixo de 35° C.

Acople as pontas de teste do multímetro aos terminais dos fios azul 2 e verde 3 do lado do alternador.

Resistência: 104 ± 20%

Substitua se necessário.

Acople o conector 4 da bobina de pulsos ao conector 5 do chicote principal.

4

stx/mOTARD

1

2

3

5

18-

STX/MOTARD

SISTEMA DE IGNIÇÃO





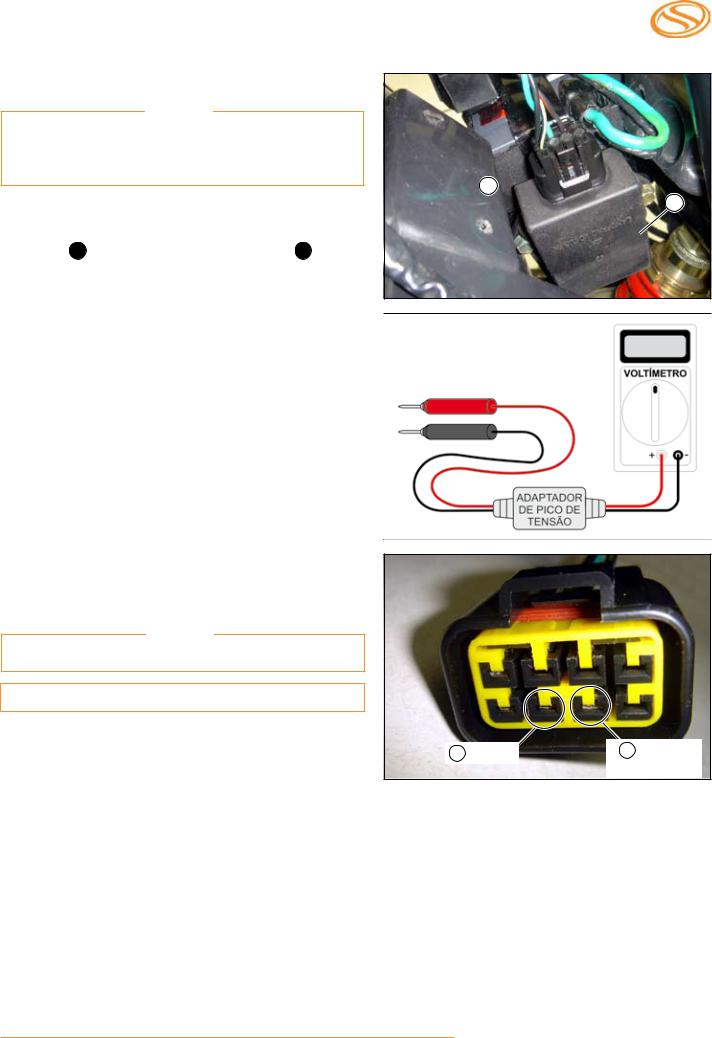

Pico detensão

Nota

Verifique a compressão do cilindro e certifique-se de que a vela de ignição esteja instalada corretamente no cabeçote.

Remova o assento e a tampa lateral direita.

Desloque a capa de proteção e desacople o conector 1 do módulo de ignição (CDI) 2 .

Acople a ponta de prova do adaptador de pico de tensão aos terminais do conector do lado do chicote.

Ponta de Prova

Vermelha (+)

Preta (–)







Terminal do

Preto/Vermelho (+)

Verde (–).

Conector

.

.







Ferramentas Especiais

Adaptador de pico de tensão Multímetro

Coloque o interruptor de ignição na posição ON sem ligar o motor.

Acione o motor com o motor de partida e faça a leitura do pico de tensão.

Nota

A bateria deve estar completamente carregada.

Pico de voltagem: mínimo de 0,7 V

1

2

VERDE

+ PRETO/



VERMELHO

18-

SISTEMA DE IGNIÇÃO



stx/mOTARD







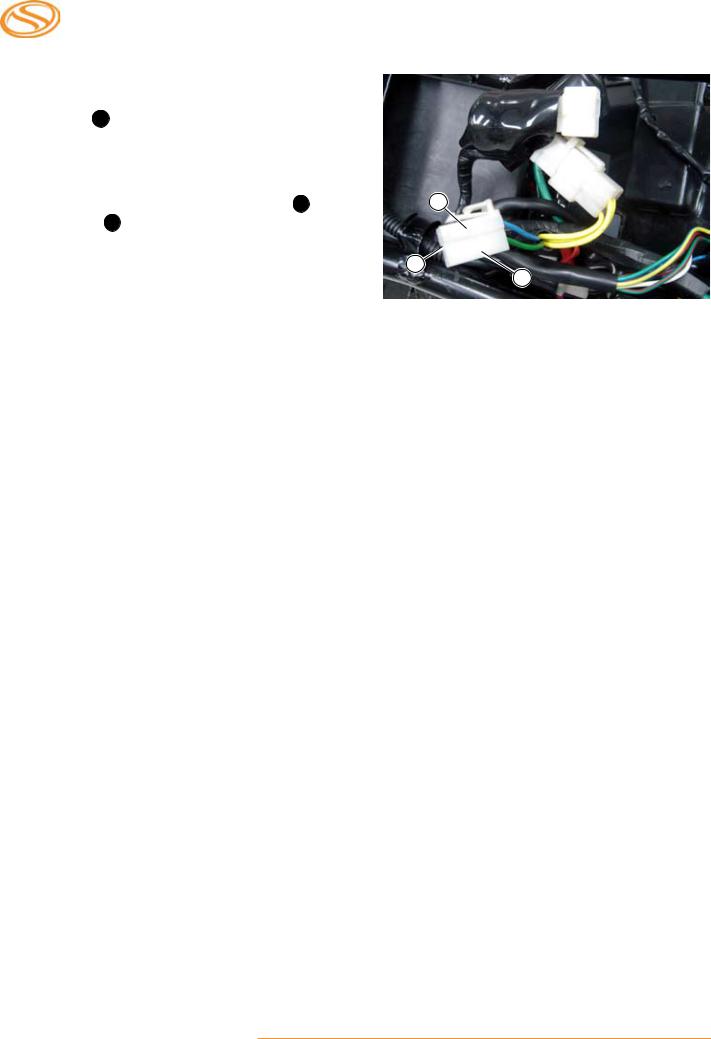

Se houver alguma anormalidade na tensão medida









no conector do CDI, meça o pico de tensão





no conector 3 da bobina de pulso do lado do





alternador.





Desligue o conector da bobina de pulso e ligue





as pontas de prova do testador no terminal do

4



conector do lado do alternador fiosAzul 4 e



Verde (massa) 5 .





Meça o pico de tensão da mesma forma que foi





medido no conector do CDI. Compare com a

3



tensão medida no conector do CDI.

5

Se o pico de tensão medido no conector do CDI









estiver fora das especificações e se a tensão medida





nos conectores do alternador estiver normal, o fio





Preto/Vermelho estará com circuito aberto, curto-





circuito, conexões soltas ou oxidadas.





Se ambas as medidas estiverem fora das especifica­





ções, verifique todos os itens consultando a tabela





de diagnose de defeitos.





18-10
