Instalação

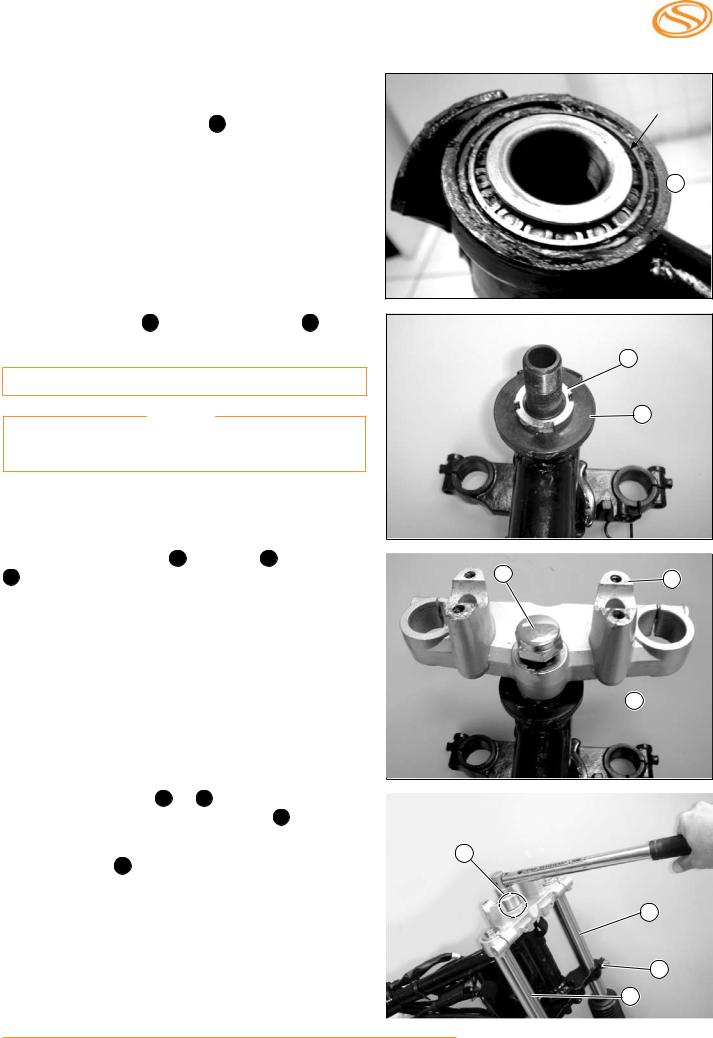

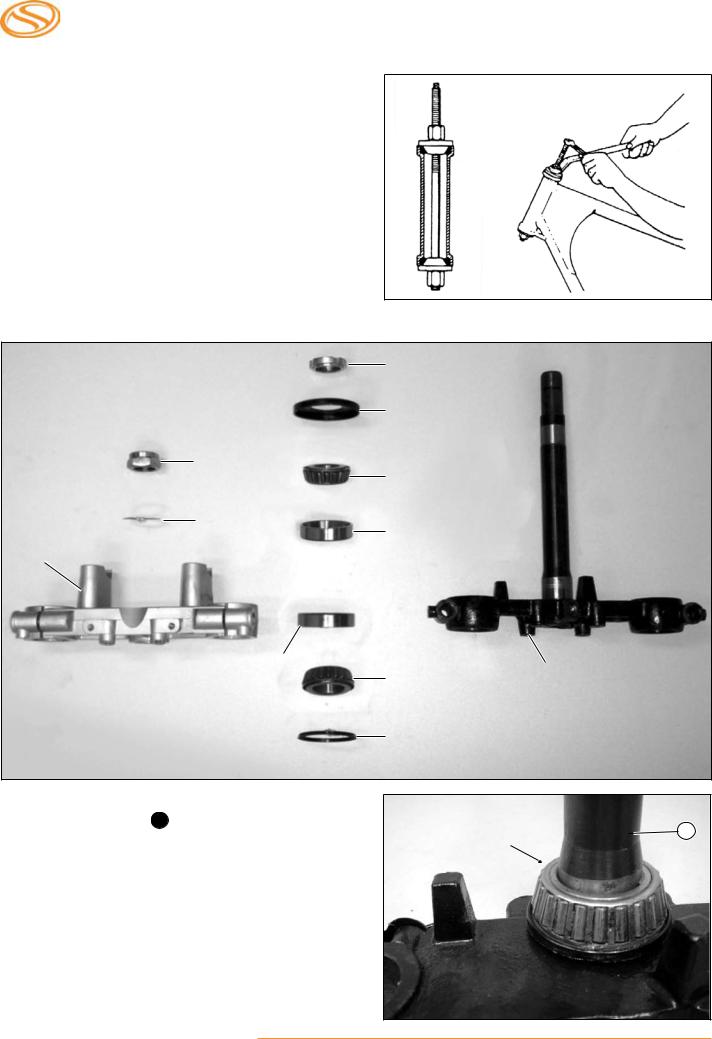

Aplique graxa nos rolamentos inferior e superior da coluna de direção 1 e nas pistas externas inferior e superior.

Graxa especificada:Sabão de lítio NLGI-2

Instale a coluna de direção no cabeçote do chassi.

Aplique graxa na rosca da porca de ajuste do rolamento da coluna de direção.

Instale o rolamento superior 2 .

APLICAR GRAXA

2

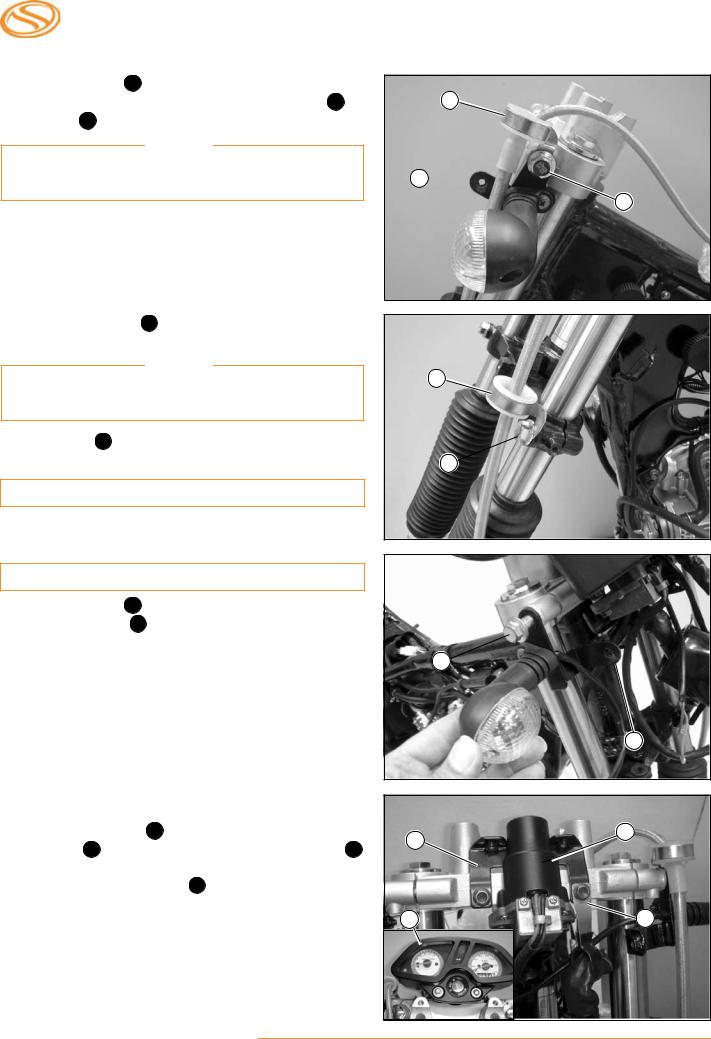

Instale o suporte 12 do pisca/carenagem do farol esquerdo, guia superior da mangueira do freio 13 e o parafuso 14 da mesa superior.

Nota

Aplique trava química de alta resistência à desmontagem (vermelha) no parafuso da mesa superior.

Remova o parafuso 15 da mesa inferior do lado esquerdo.

Nota

Aplique trava química de alta resistência à desmontagem (vermelha) nos parafusos da mesa inferior.

Instale a guia 16 inferior da mangueira de freio, o parafuso e aplique o torque correto.

Torque:30 N.m (3,0 kgf.m)

Aplique o torque correto ao parafuso da mesa superior.

Torque:25 N.m (2,5 kgf.m)

Instale o suporte 17 do pisca/carenagem do farol direito e parafuso 18 da mesa superior.

Remova o parafuso da mesa inferior do lado direito.

Aplique os torques especificados aos parafusos da mesa inferior e superior.

Instale, posicione e fixe corretamente as fiações e cabos.

Instale:

–Chave de ignição 19

–Suporte 20 do painel de instrumentos e a guia 21 do chicote principal

–Painel de instrumentos 22

–Pára-lama dianteiro

–Roda dianteira

–Guidão

–Reinstale e conecte os fios elétricos seguindo o código de cores dos fios.

–Suporte inferior da carenagem dianteira

–Conjunto da carenagem dianteira e farol

14-66

13

12

14

16

15

18

17
