Ввод свойств метки |
93 |
|
|
Величины заданного потенциала и стороннего тока могут быть заданы в виде функции координат. В этом случае истинное значение граничного условия будет вычислено с учетом положения каждой вершины, помеченной данной меткой.
Ввод свойств метки в задаче теплопередачи
В задаче теплопередачи в свойствах метки блока задаются две компоненты тензора теплопроводности и объемная плотность тепловыделения. Для нестационарной задачи необходимо также задать теплоемкость и плотность.
Чтобы описать теплопроводность как функцию от температуры, отметьте флажок Нелинейный материал. Появится окно редактора кривой для задания зависимости = (T). Подробное описание процесса редактирования кривой приведено в разделе "Работа с кривыми" в конце этой главы.
Объемная плотность тепловыделения также может зависеть от температуры. Чтобы задать это, отметьте флажок Зависит от температуры, расположенный рядом с полем объемной плотности тепловыделения. Подробное описание процесса редактирования кривой приведено в разделе "Работа с кривыми" в конце этой главы.
Объемная мощность тепловыделения может зависеть от координат, а в нестационарных задачах еще и от времени. Чтобы задать значение источника в виде функции, просто введите формулу вместо числового значения. Подробнее о работе с формулами смотрите в разделе "Формулы" в конце этой главы.
94 Глава 5 Ввод параметров задачи
Теплоемкость может быть задана как постоянная величина или как функция температуры. В последнем случае отметьте флажок Зависит от температуры, расположенный рядом с полем теплоемкости.
Перед началом ввода свойств новой метки поле компонентов теплопроводности содержит Нет вместо числового значения. Слово Нет в этом поле или отсутствие числового значения означает, что блок с этой меткой исключен из расчетной области. Если вы хотите задать свойства среды (и тем самым включить блок в расчет), просто введите величину теплопроводности, которая автоматически заменит подсвеченное слово Нет.
Если теплопроводность материала различна вдоль разных осей координат, отметьте флажок Анизотропный материал и затем введите разные значения в соответствующие поля. Результат будет зависеть от выбора системы координат для данной метки.
Ввод свойств метки |
95 |
|
|
В свойствах метки ребра можно задать сразу несколько видов возможных граничных условий. Выберите тип условия и введите числовое значение. Тепловой поток, конвекция и радиация могут быть заданы одновременно. Это значит, что тепловой поток с поверхности может отводиться несколькими путями.
Граничные условия первого рода (известная температура), второго рода (известный тепловой поток с поверхности), условия конвекционного и радиационного теплообмена могут зависеть от координат, а в случае нестационарной задачи – еще и от времени. Чтобы задать значение граничного условия в виде функции, просто введите формулу в соответствующее поле данных. Подробнее о работе с формулами см. в разделе "Формулы" далее в этой главе.
Вершина в задаче расчета температурного поля может иметь известное значение температуры или представлять собой линейный источник тепла. Включите один из флажков и введите числовое значение.
В нестационарных тепловых задачах можно задать известную температуру вершины и мощность источника тепла как функцию времени. Кроме того, они могут также зависеть и от координат. В последнем случае истинное значение граничного условия будет вычислено с учетом положения каждой вершины, помеченной данной меткой. Чтобы задать зависимость, просто введите формулу вместо числового значения. Подробнее о работе с формулами смотрите в разделе "Формулы" далее в этой главе.
Ввод свойств метки в задаче теории упругости
Диалог свойств метки блока для задачи теории упругости в свойствах метки блока содержит три закладки.
96 Глава 5 Ввод параметров задачи
1. Упругие константы материала
Перед началом ввода свойств новой метки поле компонентов модуля Юнга содержит Нет вместо числового значения. Слово Нет в этом поле или отсутствие числового значения означает, что блок с этой меткой исключен из расчетной области. Если вы хотите задать свойства среды (и тем самым включить блок в расчет), просто введите величину модуля Юнга, которая автоматически заменит подсвеченное слово Нет.
Анизотропный (точнее, ортотропный) материал описывается семью независимыми упругими константами. Если Ваш случай именно таков, прежде чем вводить значения, отметьте флажок Анизотропия. В противном случае из семи констант независимыми будут только две. Это касается также и коэффициентов линейного расширения.
2. Нагрузки и термические деформации
Ввод свойств метки |
97 |
|
|
Компоненты вектора плотности объемной силы (например, центробежной силы) могут зависеть от координат. Чтобы задать значение нагрузки в виде функции, просто введите формулу в соответствующее поле данных. Подробнее о работе с формулами смотрите в разделе "Формулы" далее в этой главе.
Задание вида тепловых нагрузок отличается в одиночных задачах и в связанных термоупругих задачах:
В одиночных задачах Вы задаете разницу температур между деформированным и недеформированным состоянием, которая является постоянной во всех блоках с данной меткой.
В связанных термоупругих задачах Вам надо задать начальную температуру недеформированного состояния для каждого блока отдельно или каждого блока, имеющего тепловую нагрузку.
3.Предельно допустимые напряжения
Величины допустимых напряжений не влияют на процесс решения. Они используются только при анализе результатов решения для вычисления критериев Мора-Кулона, Друкера-Прагера и Хилла. Вам не нужно задавать допустимые напряжения, если Вас не интересуют значения этих критериев.
98 Глава 5 Ввод параметров задачи

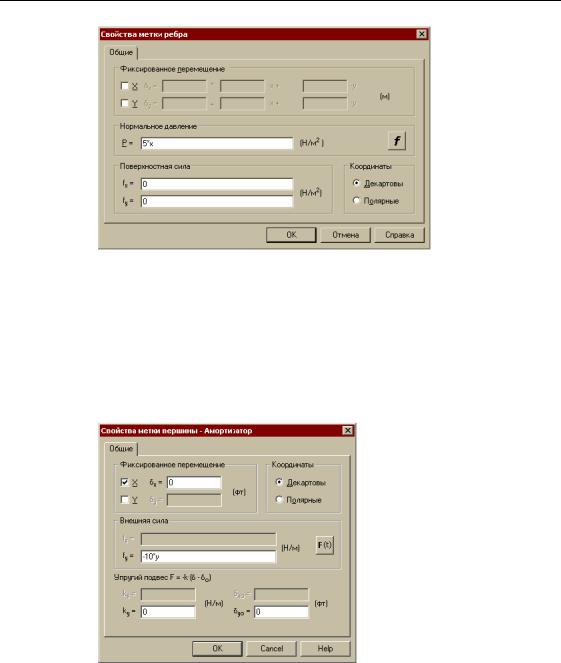

В свойствах метки ребра можно задать фиксированное перемещение вдоль одной или обеих координатных осей и поверхностные силы, описываемые как нормальное давление или своими координатными компонентами. Чтобы задать фиксированное перемещение вдоль одной из осей, отметьте соответствующий флажок и введите величину фиксированного перемещения.
Нормальное давление и компоненты поверхностной силы могут зависеть от координат. Чтобы задать значение нагрузки в виде функции, просто введите формулу в соответствующее поле данных. Подробнее о работе с формулами смотрите в разделе "Формулы" далее в этой главе.
Вершина в задаче теории упругости может быть точкой жесткого или упругого подвеса вдоль одной или обеих координатных осей, или точкой приложения внешней силы. Чтобы задать фиксированное перемещение вдоль одной из осей,
