8.3. Пересечение криволинейных поверхностей
На рис. 8.7. показан пример пересечения поверхностей прямого кругового усеченного конуса, имеющего вертикальную ось, с цилиндром, расположенным горизонтально. Оси цилиндра и конуса пересекаются в точке О и лежат в одной плоскости. Линия пересечения представляет собой ломаную линию.
Как и ранее, сначала определяют проекции очевидных 1, 7 и характерных 4, 10 точек линии пересечения. Для определения промежуточных точек проводят вспомогательные горизонтальные секущие плоскости Pw1, ..., Pw5 (рис. 8.7, а). Они будут рассекать конус по окружностям, а цилиндр по образующим (рис. 8.7, б). Искомые точки линии пересечения находятся на пересечении образующих с окружностями.
Для определения горизонтальных проекций точек пересечения из центра О проводят горизонтальные проекции дуг окружностей (рис. 8.7, а), по которым вспомогательные плоскости Pw1, ..., Pw5 пересекают конус. Размеры радиусов этих дуг окружностей взяты с профильной проекции.
Так как профильные проекции точек 13, ..., 123 известны, то, проводя линии связи до пересечения с соответствующими дугами окружностей, находят горизонтальные проекции точек 1, ..., 12. Используя линии связи, по двум имеющимся проекциям, профильной и горизонтальной, находим фронтальные проекции точек 12, ..., 122. Полученные на фронтальной и горизонтальной проекциях точки, принадлежащие к линии пересечения, обводим по лекалу.
На горизонтальной проекции часть линий пересечения будет видимой, а часть – невидимой. Границу этих частей линии пересечения определяют с помощью вспомогательной секущей плоскости Pw3, проведенной через ось цилиндра на профильной проекции. Точки, расположенные над плоскостью Pw3, будут на горизонтальной плоскости видимыми, а точки, расположенные под плоскостью Pw3, - невидимыми.

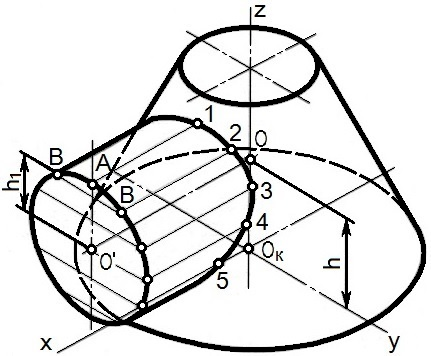

Изометрическую проекцию пересекающихся поверхностей цилиндра и конуса начинают вычерчивать с изометрической проекции конуса (рис. 8.7, б). Затем от центра ОК нижнего основания конуса по его оси вверх откладывают координату ОКО = h и получают точку О, через которую проводят ось цилиндра параллельно изометрической оси X. От точки О по этой оси откладывают координату X = ОО' точки О' - центра окружности основания цилиндра.
Для построения линии пересечения находят изометрические проекции точек этой линии с помощью их координат, взятых с комплексного чертежа. За начало координат принимается точка О' (центр основания цилиндра). Параллельно оси Y проводят до пересечения с овалом следы плоскостей сечения с координатами по оси Z, взятых с профильной проекции. Из полученных точек А, В, ... параллельно оси X проводят прямые - образующие цилиндра, на них откладывают координаты A1, В2, ..., взятые с фронтальной проекции комплексного чертежа, и получают точки 1, 2, ..., принадлежащие искомой линии пересечения. Через найденные точки проводят кривую линию по лекалу.
а)
б)
Рис. 8.7. Пересечение поверхностей цилиндра и конуса
При выполнении машиностроительных чертежей наиболее часто встречается случай пересечения двух цилиндрических поверхностей, оси которых расположены под углом 90°.

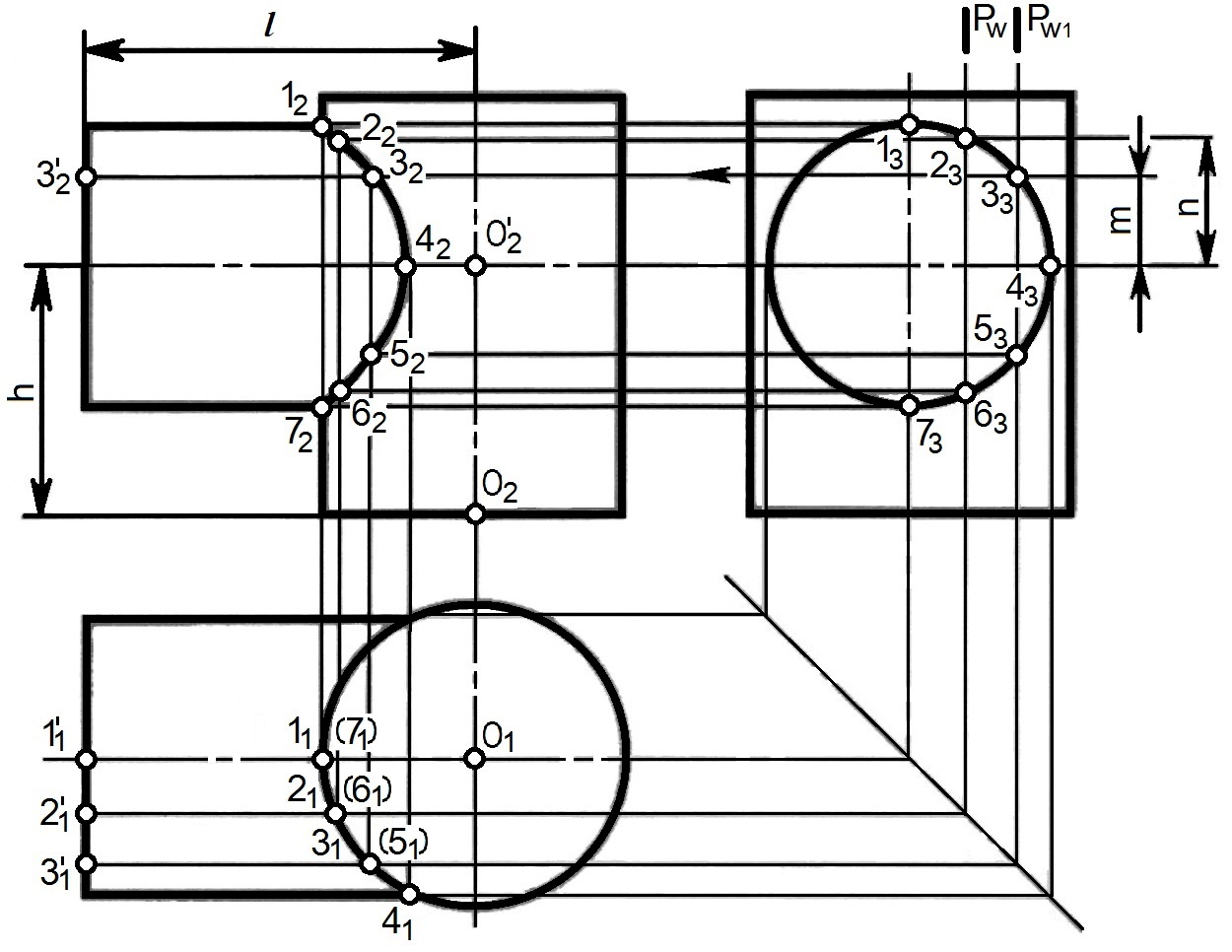

Разберем пример построения линии пересечения поверхностей двух прямых круговых цилиндров, оси которых перпендикулярны к плоскостям проекций (рис. 8.8).
В начале построения, как известно, находим проекции очевидных точек 1, 7 и 4. Построение проекций промежуточных точек с помощью вспомогательных секущих плоскостей нецелесообразно, так как горизонтальная проекция искомой линии пересечения поверхностей совпадает с основанием большого цилиндра, а профильная проекция - с основанием малого цилиндра. Таким образом, фронтальную проекцию искомой линии пересечения легко найти по общему правилу построения кривой линии по точкам, когда две проекции точек известны. Например, по горизонтальной проекции точки 31 (рис. 8.8, а) находят профильную проекцию 33. По двум проекциям 31 и 33 определяют фронтальную проекцию 32 точки 3, принадлежащей линии пересечения цилиндров.
Построение изометрической проекции пересекающихся цилиндров начинают с построения проекции вертикального цилиндра (рис. 8.8, б). Далее через точку О´ параллельно оси X проводят ось горизонтального цилиндра. Положение точки О´ определяется величиной h, взятой с комплексного чертежа (рис. 8.8, а). Отрезок, равный h, откладываем от точки О вверх по оси Z (рис. 8.8, б). Откладывая от точки O по оси горизонтального цилиндра отрезок l, получим точку О´ - центр основания горизонтального цилиндра.
Изометрическую проекцию линии пересечения поверхностей можно построить по точкам с помощью трех координат. В данном примере искомые точки построены иначе.
Так, например, точки 3 и 2 строят следующим образом. От центра О´ (рис. 8.8, б) вверх, параллельно оси Z, откладывают отрезки т и п, взятые с комплексного чертежа. Через концы этих отрезков проводят прямые, параллельные оси Y, до пересечения с основанием горизонтального цилиндра в точках 3´ и 2´. Затем из точек 1…3 проводят прямые, параллельные оси X, и на них откладывают отрезки, равные расстоянию от основания горизонтального цилиндра до линии пересечения, взятые с фронтальной или горизонтальной проекции комплексного чертежа. Конечные точки этих отрезков будут принадлежать линии пересечения. Через полученные точки проводят по лекалу кривую, выделяя ее видимые и невидимые части.

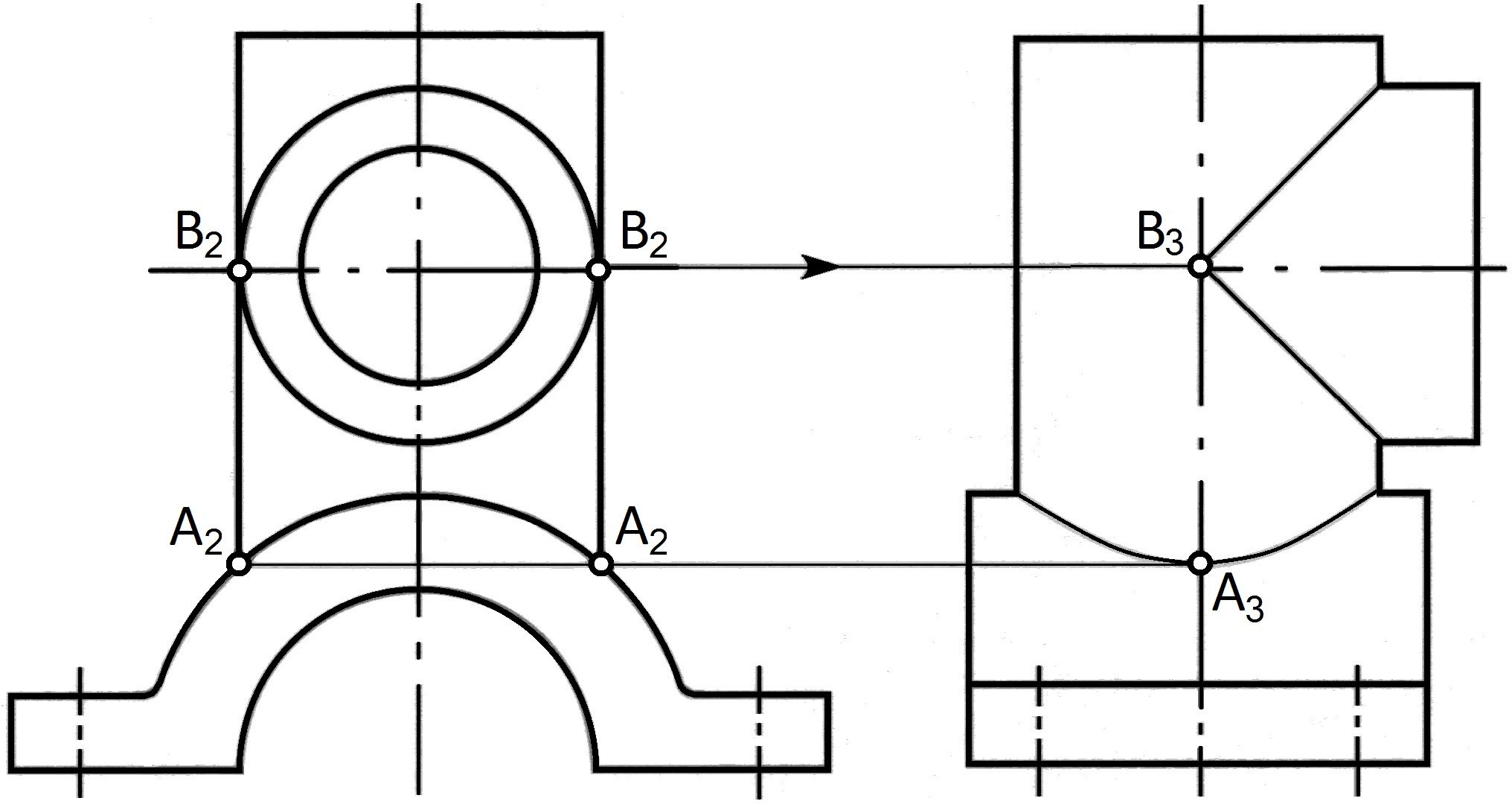

Пример взаимного пересечения цилиндрических поверхностей с осями, перпендикулярными друг к другу, приведен на рис. 8.9. Одна цилиндрическая поверхность корпуса имеет вертикальную ось, а другая (половина цилиндра) - горизонтальную. Линия пересечения этих поверхностей – кривая линия.
Диаметры двух других пересекающихся цилиндрических поверхностей одинаковы, в этом случае профильная проекция линии пересечения представляет собой две пересекающиеся прямые (рис. 8.9).
а)
б)
Рис. 8.8. Пересечение двух цилиндрических поверхностей
Рис. 8.9. Варианты пересечения двух цилиндрических поверхностей
