§ 5. Сигнал ямр
5.1., Быстрое и медленное прохождение через резонансную область
Инерционные свойства спиновой системы приводят .к тому, что компоненты ядерной намагниченности Мх и Му, возбужденные в момент резонанса, будут сохраняться еще в течение некоторого
времени, определяемого временем поперечной релаксации Т2. Это* обстоятельство обусловливает зависимость сигнала ЯМР от скорости прохождения через резонансную область. При быстром прохождении через резонанс частоты прецессии векторов M(coo=Y#o) и Н(со) будут различаться между собой, что вызовет их расфазировку и приведет к затуханию сигнала ЯМР. Однако в течение
HmmuSmrm,

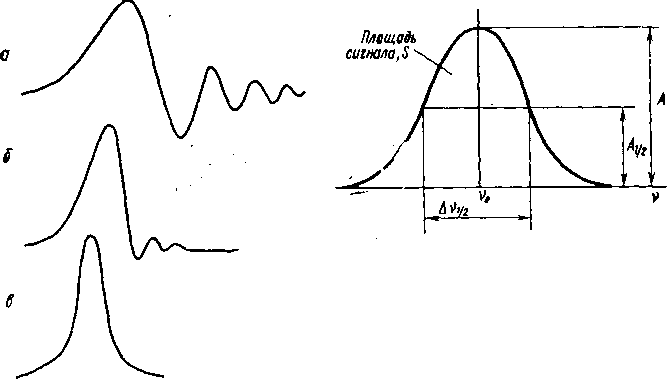

Рис.
1.13. форма сигнала поглощения в
развертке
по частоте g(v)
Рис.
1.12. Сигнал ЯМР при различных скоростях
развертки: а
— быстрое прохождение; б — скорость
прохождения уменьшена в несколько раз
по сравнению с а;
в
— медленное прохождение
~ «(Av)2,
где Av — ширина резонансной области, то реализуются условия медленного прохождения. При этих условиях сигнал ЯМР приобретает симметричную-форму, не зависящую от скорости прохождения.
Форма сигнала поглощения
В условиях медленного прохождения сигналы дисперсии и поглощения имеют вид, показанный на рис. 1.10. Как правило, регист
рируют сигнал поглощения. Этот сигнал имеет колоколообразную форму (рис. 1.13); обычно ограничиваются измерением четырех параметров сигнала ЯМР:
а) частоты vo, соответствующей максимуму кривой поглощения (или просто частоты резонанса);
б) амплитуды сигнала А (или амплитудной интенсивности сигнала) ;
в) площади сигнала So (или интегральной интенсивности сигнала);
г) ширины линии на полувысоте Avi/г-
Точное решение уравнений Блоха для случая медленного прохождения приводит к следующей форме для сигнала поглощения v (v):
c/(v) = ( (1.34)
+ 4я*.7| (v- v,)» + у*Н\ТхТ%
Насыщение
сигнала ЯМР
Рис.
1.14. Схематическая зависимость
параметров формы линии поглощения
от амплитуды ВЧ-поля, Н1.
Прн значениях Ни
удовлетворяющих условию {уН\)2Т\Т{^\,
появляются признаки насыщения
сыщения в спектроскопии женности возбуждающего (уЯ1)27’17’2<0,1.
При отсутствии насыщения собой кривую
где Мо — равновесная ядерная намагниченность вдоль оси поляризации.
Выражение (1.34) позволяет проанализировать зависимость параметров формы линил от напряженности поля Н\. Зависимости величин Л, Avi/2, S0 и vo от #i схематически представлены на рис. 1.14. Прежде всего обратим внимание на тот факт, что с ростом Hi происходит постепенное уши- рение сигнала. Это явление называется насыщением сигнала ЯМР. При значениях #ь удовлетворяющих условию (уН1)2Т1Т2^\, насыщение существенно сказывается и на других параметрах спектра. Для того чтобы избежать на- ЯМР, используют малые напря- ПОЛЯ Hi, исходя из условия'
сигнал поглощения представляет
М,
(1.35)
(1.36)
где g(v) — нормированная лоренцова функция формы
2 Т»
g(v) =
1+4 ji27|(v-v,)a
Функция формы характеризуется следующими параметрами:
Л = £Ы = 27V 50 = 1 (по определению),
1
Av,/2 =
(1.37)
ЪкТНП
Весьма существенно то обстоятельство, что при постоянных значениях ц, Н0 и Т (спектры одного типа ядер на одинаковой резонансной частоте и при постоянной температуре) абсолютные интегральные интенсивности могут быть использованы как мера числа ядер данного сорта N.
Чувствительность
Вообще говоря, спектроскопия ЯМР принадлежит к относительно малочувствительным методам. Это означает, что в спектрах ЯМР, как правило, легко обнаруживается «шум», имеющий форму случайных выбросов, что затрудняет выделение и анализ формы полезных сигналов (рис. 1.15).
Природа шума чрезвычайно сложна и в основном обусловлена случайными процессами в приемных радиосхемах. Очевидно, что наличие шума ограни- -jg-> чивает чувствительность спектро- метра ЯМР, которую можно on- i
ределить как отношение (S/N)
(от английских слов signal/
/noise — сигнал/шум):
Сигнал,
S
амплитуда стандартного сигнала
амплитуда шума
(1.38)
Обратим внимание на то, что
при вычислении отношения сиг- Шум,М
нал/шум обычно используют ам-
плитудные интенсивности, а в качестве стандартного сигнала подразумевается сигнал определенного количества ядер.
Рис. 1.15. Выделение полезного сигнала S на выходе детектора. — амплитуда сигнала; AN — амплитуда шума
Ширина
линии наблюдаемого сигнала ЯМР зависит
не только от
времени спин-спиновой
релаксации данного ядра, но и от
неодно-
родности
внешнего магнитного поля Н0.
В самом деле, если маг-
нитное поле
в разных участках образца разлйчается
на величину
АН, то это вызовет уширение
спектральной линии на величину
Av=.#
АН,
таким образом Ау^набл) = 1/лГ2
+ Av„ecw,.
Для
невязких обезгаженных жидкостей времена
спин-спиновой
релаксации протонов
достигают 10 с, а для ядер 13С
(в четвертич-
ных
атомах) — 100 с. Таким
образом,
«естественная» ши-
рина линии (1 /пТ2)
будет со-
ставлять около 0,01 Гц.
Если
наблюдаемая ширина линии
Av\i2,
как
правило, превышает
■ 0
0,1 Гц, то можно заключить,
что она в
основном обуслов-
лена неоднородностью
магнит-
ного
поля или разрешением
данного
спектрометра. Иногда
вместо разрешения
говорят о
разрешающей
способности
спектромехра
(Mi/a
Для
регистрации слабых сигналов используют
накопление.
Для этого весь спектр a(v)
с
помощью устройств, называемых
многоканальными анализаторами,
разбивают на отдельные участки (каналы)
и последовательно складывают серию N
сигналов
(N
прохождений).
Поскольку полезный сигнал растет
пропорционально N,
а'шум
(предполагается, что шум имеет случайную
природу)— пропорционально У
N,
то
выигрыш _в чувствительности пропорционален
УN,
т.
е. пропорционален УТт,
где Гт
— общее время эксперимента. Таким
образом, для повышения чувствительности
в 10 раз требуется 100 прохождений, и если
каждое прохождение занимает 1000 с,
то требуется около суток для проведения
полного эксперимента.
5.4.
Разрешение
где
Av*/,
—
разрешение, Гц; vo
—
резонансная частота спектрометра, .
Гц. Разрешающая способность
спектрометра имеет первостепенное
значение при расшифровке сложных
спектров, состоящих из
(1.39)
Vo
А
V
&
V~A
V,
'/2
R
й
% б
Рис.
1.16. Разрешение двух близких линий
спектра: а
— линии разрешены хорошо; б — линии
разрешены на пределе доверительности;
в
— линии не разрешены
многих линий. В ‘спектроскопии два сигнала считаются разрешенными, если «центральный провал» (рис. 1.16) достигает половины высоты сигнала. Если сигналы имеют лоренцову форму, то предельное условие разрешения двух сигналов равной интенсивности имеет вид Av=jAvi/2, где Av=vi—V2 (vi и V2 — резонансные частоты двух сигналов).
