Глава 5
ТЕХНИКА РЕГИСТРАЦИИ СПЕКТРОВ ЯМР
§ 1. Современный спектрометр ямр
В основе конструкции любого, спектрометра лежит осуществление условий ядерного магнитного резонанса (гл. 1):
v0=#tf0,
что требует двух систем: генератора высокой частоты v0 и магнита, создающего поляризующее поле Я0. Как правило, спектрометры конструируют на основе магнита с фиксированным значением максимальной напряженности поля #0. Переход от спектров ЯМР одного ядра с гиромагнитной постоянной у* к спектрам другого ядра с постоянной yj осуществляется путем переключения диапазона генерируемых частот.
Принцип генерации ВЧ-поля. Стационарный метод и импульсная Фурье-спектроскопия
Важнейший принцип, лежащий в основе классификации спектрометров ЯМР, состоит в способе генерирования высокой частоты. В связи с этим различают спектрометры стационарного (или непрерывного) типа с непрерывной генерацией высокой частоты и импульсные спектрометры с импульсной генерацией высокой частоты. В импульсных спектрометрах используется Фурьенпреоб- разование, поэтому спектрометры указанного типа называют импульсными Фурье-спектрометрами.
Блок-схема спектрометра непрерывного типа. Блок-схема спектрометра ЯМР непрерывного типа приводилась ранее (гл. 1, § 4; рис. 1.11), и в целом она не претерпела принципиальных изменений. В- современных спектрометрах используются высокостабильные генераторы частоты и синтезаторы частоты, позволяющие получить любые стабильные частоты в некотором диапазоне частот.
При регистрации спектра частота vo изменяется в резонансной области SW, ограниченной некоторыми начальным и конечным значениями vn и vk. Развертка частоты проводится либо с по
мощью непосредственного изменения несущей частоты ВЧ-лоля vo, либо путем изменения частоты модуляции. В стационарном методе -спектры, как правило, регистрируют в условиях медленного прохождения (гл. 1, § 5). Для этого время прохождения 7С
Генератора
/ л '

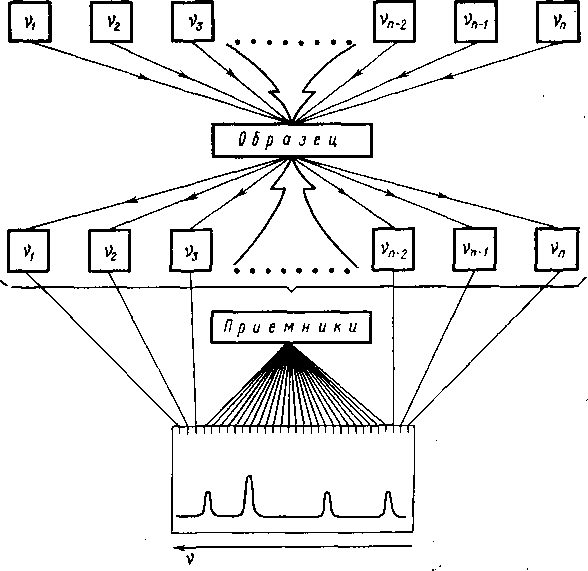

Рис.
5.1. Система N
генераторов
и N
приемников,
позволяющая осуществить одновременную
генерацию и прием сигналов ЯМР во всем
диапазоне частот
через сигнал, имеющий ширину Avw2, должно быть больше эффективного времени поперечной релаксации Т2= (пА\ц2)~1,<Тс.

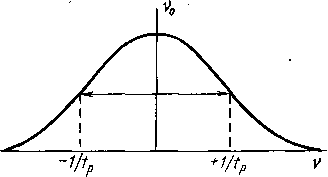

Рнс.
5.2.
Импульс высокочастотных колебаний с
частотой v0
длительности
ip
эквивалентен
генерации диапазона частот от Vo—\}tv
до
Vo+l//p.
Увеличение
длительности импульса приводит к
-монохроматизации облучения
стема
вряд ли осуществима -практически.
Импульсные методики (предлагают другой
способ генерации частоты.
Короткий
импульс высокой частоты с длительностью
tv
возбуждает
не только несущую частоту v0,
но
и целый диапазон ча- .стот от vo—1
jtp
до
vo+1
/tv
(рис.
5.2) (если длительность импульса
велика, то мы приходим к стационарному
варианту генерации). Например, для
того чтобы облучить диапазон частот
в 1 ООО Гц, достаточно использовать
им-пульс с длительностью около 1 мс.
Предполагается, что во время действия
ВЧ-импульса -приемная система
блокируется и включается только после
действия импульса. Достаточно
широкополосный приемник будет шрини-
ствовать N приемников, настроенных на частоты vb V2, vn- С помощью подобной системы можно было бы осуществить следующий эксперимент: одновременно возбуждаются все генераторы и одновременно регистрируются сигналы ЯМР по каждому из N каналов (рис. 5.1). Огибающая напряжений на всех каналах будет представлять собой спектр ЯМР. К сожалению, такая си-
мать сигналы ядерной индукции, излучаемые спиновой системой на всех резонансных частотах. Из классической модели ЯМР (гл. 1, § 3) известно, что релаксационные процессы приводят к постепенному затуханию сигнала свободной индукции.
Возникает проблема: как принимать такие сигналы? Во-первых, прием их должен осуществляться достаточно оперативно, поскольку через промежуток времени порядка Т2 сигналы спада

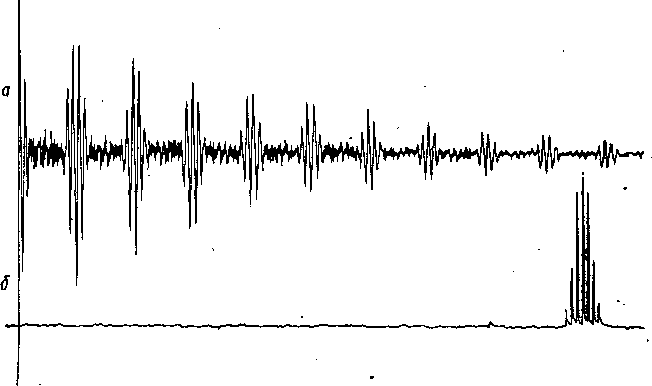

Рис.
5:3. а
— интерферограмма, соответствующая
сигналу ССИ 13С
метального углерода ацетона-^; б
—
обычный спектр 13С
ацетоиа-^б, полученный после
Фурье-преобразования интерферограммы;
в спектре содержится семь линии
свободной индукции (ССИ) исчезнут. Во-вторых, если возбуждаются несколько резонансных частот, то суммарный сигнал будет иметь весьма сложный характер, т. е. будет состоять из нескольких спадающих синусоидальных колебаний типа sin (Av;/) ■е-чт\ где Avi = v0—V; (разность несущей v0 и резонансной м частот). Такая суперпозиция сигналов свободной индукции называется интерферограммой. На рис. 5.3 приведена интерферограм- • ма сигнала ЯМР ядер 13С, представляющая собой наложение, семи затухающих колебаний. Очевидно, что для выделения частот резонансных линий необходимо провести анализ интерферограммы.
Поскольку интерферограмма представляет собой временное представление сигнала ЯМР, то необходима процедура, которая позволяет перейти от временного представления к частотному. Такая процедура хорошо известна в математике как преобразование Фурье.
Преобразование Фурье можно провести и вручную, но такая перспектива вряд ли кого вдохновит. Именно поэтому . в общем
довольно очевидные идеи импульсного возбуждения с последующим Фурье-анализом сигнала свободной индукции оставались нереализованными до тех пор, пока в середине 60-х гг. не появились быстродействующие мини-компьютеры (около 106 операций в секунду), обладающие достаточной памятью (4—8 К, т. е. 4096 или 8192 слова). Весьма важным оказалось то, что для таких ЭВМ удалось разработать программы для быстрого Фурье- преобразования. По существу на ЭВМ-были возложены обе функции: запоминания сигнала свободной индукции и его последующего Фурье-преобразования с получением спектра в обычном частотном представлении. Серийные спектрометры ЯМР с импульсной Фурье-техникой появились в конце 60-х гг., а в настоящее время этот метод приобретает лидирующее значение.
Приемник
Приемник ЯМР сигналов представляет собой устройство, предназначенное для усиления, детектирования и фильтрации сигналов ЯМР. Приемник обычно включает приемную катушку, усилители высокочастотного напряжения, фазовый детектор. Приемная катушка вместе с измерительной ампулой размещается непосред-
Поле
н,
v

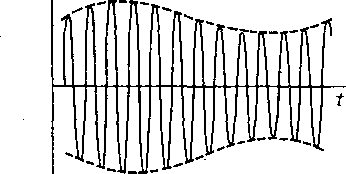

Рис. 5.4. Амплитудная модуляция высокочастотных колебаний.
В частотном представлении модуляция с частотой vm эквивалентна появлению боковых полос с частотами v0±vm
ственно в магнитном поле. Возникающая в приемной катушке
э. д. с. ядерной намагниченности (гл. 1, § 4) представляет собой колебания с частотой v; и амплитудой порядка нескольких микровольт, которые усиливаются до уровня нескольких вольт. Детектор по высокой частоте позволяет выделить фазовые компоненты сигнала ЯМР.
Часто используемый метод приема сигналов ЯМР основывается на модуляционной технике. В одном из вариантов этого метода высокая частота vo, подаваемая на приемную катушку, модулируется по амплитуде низкой частоты vm (рис. 5.4). Можно показать, что облучение спиновой системы таким амллитудно-модули-
рованным толем эквивалентно облучению сразу тремя частотами: •Vo—vm, vo и vo+Vm (считая, что глубина модуляции мала). Следовательно, при изменении магнитного /поля Н условия для резонанса будут выполняться три раза.
Частоты Резонансные поля v0 vm Я0-|-ДЯ
V0 я0
v0 + vm Я0 —ДЯ
Здесь ДЯ — дополнительное поле, равное vm/ft. Сигнал при Я —Я0 называют центральной полосой, а сигналы при Я0+АЯ н
У/д/Г*
■
I
I
4 '
Нижняя
боковая полоса
L
I |.
\
V
'
Верхняя
боковая по - лоса
Центральная
полоса
Рис. 5.5. Боковые полосы в спектре с полевой разверткой. Частота модуляции vm подбирается так, чтобы три спектра не перекрывались между собой
Я0—ДЯ называют высокопольной и низкопольноп боковыми полосами соответственно (рис. 5.5). Модуляционный метод используется в системах развертки. Кроме того, этот метод позволяет решить проблему нулевой базисной линии, что весьма важно для интегрирования сигналов ЯМР.
Магниты для спехтрометроз ЯМР высокого разрешения
Магниты для ЯМР спектрометров высокого разрешения должны удовлетворять следующим требованиям:
Обеспечивать достаточно высокую напряженность магнитного поля Я0. Как правило, напряженности поля Я0 спектрометров ЯМР лежат в диапазоне 1—7 Т, что соответствует резонансной частоте протонов в диапазоне 40—300 МГц.
Магнит должен иметь зазор, достаточный для размещения там образца—ампулы с веществом. Стандартная ампула представляет собой цилиндр диаметром 5—20 мм; необходимость размещения в том же зазоре датчика заставляет использовать магниты с зазором 20—40 мм.
Магнитное поле должно быть достаточно однородным в той части ампулы, которая находится в резонансной катушке (фактически эта область представляет собой цилиндр высотой 10 мм и диаметром 5 мм).
Магнитное поле должно быть достаточно стабильным во времени. Запись спектра ЯМР длится достаточно долго (до нескольких часов в режиме накопления), поэтому важно, чтобы магнитное поле в образце заметно не изменилось в течение этого времени.
Все эти требования чрезвычайно осложняют конструирование магнитов для ЯМР спектрометров. Неудивительно, что «львиную долю» стоимости современного спектрометра (до 70%) составляет стоимость магнита и относящихся к нему систем (питание, стабилизация и т. д.).
В спектроскопии ЯМР нашли применение магниты трех типов:
«постоянные магниты, электромагниты и сверхпроводящие соленоп- tf
ДЫ.
Однородность магнитного поля. Имеется несколько специальных приемов, позволяющих улучшить однородность магнитного ■коля для каждого из трех указанных типов магнитов. В частности, чтобы избежать краевых эффектов, используют относительно большие диаметры полюсных наконечников (для обычных магнитов) и достаточно длинные соленоиды (для сверхпроводящих магнитов). Важное значение имеет также терморегуляция: постоянство температуры магнита (для обычных магнитов), сложная' система дьюаров (для сверхпроводящих соленоидов).
Практически важными оказались два способа увеличения однородности: 1) вращение образца вокруг продольной оси, 2) исправление пространственной функции поля Н (х, у, z) с помощью специальных дополнительных магнитных полей, создаваемых электрическими катушками. Эти катушки получили название шим- .мирующих катушек или просто шцмм (от англ. shims — «прокладки», поскольку эти катушки, как правило, накладываются и виде тонкого слоя на полюсные наконечники или на боковые поверхности датчика).
Простой п эффективный способ улучшения однородности с •помощью вращения ампулы с образцом был впервые предложен Блохом.
Вращение ампулы со скоростью 20—30 об/с эффективно усредняет градиенты поля вдоль осей, перпендикулярных к оси вращения, что приводит к резкому сужению спектральной линии. Вращение может сопровождаться появлением дополнительных сигналов по обеим сторонам основного (так называемые боковые от
вращения). В самом деле, из-за неоднородности магнитное поле в любой точке образца будет представлять собой периодическую, функцию времени с периодом 2я/а>Вр. Подобная модуляция поля должна вызвать появление около основного сигнала серии эквидистантно расположенных боковых сигналов. Амплитуда первых боковых, расположенных на частотах (t>o+(oBp и а>0—wBP, пропорциональна величине градиента поля АН.
Шиммы, представляющие собой круговые, прямоугольные (или более сложной формы) витки со слабыми токами, силу которых можно изменять, располагаются в окрестности образца. Система шимм включает множество таких витков, которые настраиваются в определенной последовательности..
