- •Министерство образования и науки украины
- •1. Строение атома
- •1.2. Некоторые сведения из квантовой механики
- •1.3. Уравнение Шредингера для атома водорода
- •1.4. Спин электрона
- •1.5. Атомная орбиталь
- •1.6. Принцип Паули
- •1.7. Многоэлектронные атомы
- •2. Химическая связь
- •2.1. Основные характеристики химической связи
- •2.1. Составление химических уравнений
- •2.3. Стехиометрические расчеты в химии
- •2.5. Номенклатура неорганических соединений
- •2.5. Скорость химических реакций.
- •3. Кристаллохимия
- •3.1. Ионные кристаллы
- •3.2. Ковалентные связи в кристаллах
- •3.3. Металлическая связь
- •3.4. Слабая (ван-дер-ваальсовая) связь в кристаллах
- •3.5. Кристаллохимические параметры
- •4. Кристаллография (1 часть)
- •4.1. Предмет кристаллографии
- •4.4. Сетка Вульфа. Сферические координаты
- •4.5. Элементы симметрии кристалла
- •5. Кристаллография (2 часть)
- •5.1. Сингонии. Решетки Бравэ
- •5.2. Некоторые наиболее распространенные типы решеток
- •5.3. Пространственная решетка
- •5.4. Индицирование направления
- •5.5. Индицирование плоскостей (hkl)
- •5.6. Индицирование гексагональных кристаллов (граней)
- •5.7. Термины в кристаллографии
- •6. Дефекты кристаллической решетки
- •6.1. Точечные дефекты
- •6.2. Миграция точечных дефектов
- •6.3. Диффузия в твердых телах
- •6.4. Дислокации в кристаллах
- •7. Макро-, микро- и наноструктура материалов
- •7.1. Макроскопический анализ
- •7.2. Микроскопический анализ
- •7.3. Принцип работы металлографического микроскопа
- •7.4. Определение балла зерна
- •7.5 Фазовый анализ
- •7.6. Наноструктура
- •7.7. Рентгеноструктурный анализ материалов
- •8. Механические свойства твердых материалов
- •8.1. Разновидности механических свойств материалов
- •8.3. Упругая линейная продольная деформация
- •8.4. Сдвиг. Упругая деформация сдвига
- •8.5. Взаимосвязь между деформациями растяжения (сжатия) и сдвига
- •9. Всесторонняя деформация сжатия
- •9.1. Закон Гука для всесторонней деформации
- •9.2. Закон Гука для деформации вдоль одной стороны
- •9.3. Связь между модулем всестороннего сжатия и
- •9.4. Напряжения при ударе
- •9.5. Упругое последствие
- •10. Изгиб и кручение материалов
- •10.1. Изгиб. Упругая изгибная деформация
- •10.2. Прогиб и поворот сечения балки
- •10.3. Прогиб балки на двух опорах
- •10.4. Кручение материалов. Деформация кручения
- •11. Пластичность. Твердость. Ударная вязкость
- •11.1. Пластическая деформация твердых тел
- •11.2. Физическая сущность пластической деформации
- •11.3. Пластическая деформация поликристаллов
- •11.4. Основные характеристики деформации и разрушения
- •11.5. Твердость материалов
- •12. Разрушение материалов. Пути повышения прочности
- •12.1. Прочность. Виды разрушений
- •12.2. Ползучесть материалов
- •12.3. Другие механические свойства
- •12.4. Пути повышения прочности материалов
- •13. Тепловые свойства твердых тел
- •13.1. Колебания атомов в кристаллах
- •13.2. Теплоемкость твердых тел
- •13.3. Теплопроводность твердых тел
- •13.4. Тепловое расширение твердых тел
- •13.5. Зависимость механических напряжений от температуры
- •13.6. Повышение механических свойств материалов под действием температуры
- •14. Жидкое состояние вещества
- •14.3. Вязкость жидкостей
- •14.4. Поверхностное натяжение
- •14.5. Явления смачивания
- •14.6. Жидкие растворы
- •14.9. Осмотическое давление
- •15. Структура полимеров
- •15.1. Молекулярное строение полимеров
- •15.2. Классификация полимеров
- •15.3. Превращения в полимерах
- •15.4. Надмолекулярная структура полимеров
- •16. Механические свойства полимеров
- •16.1 Высокоэластическое состояние полимеров
- •16.2. Модель Максвелла для линейных полимеров
- •16.3. Модель Кельвина-Фогта для сетчатых полимеров
- •17. Термодинамика фазовых превращений
- •17.1. Фазовые превращения. Правило фаз
- •17.2. Термодинамические функции и параметры
- •Свойства термодинамических функций:
- •17.3. Связь между основными термодинамическими функциями и параметрами
- •17.4. Химический потенциал
- •18. Фазовые переходы I рода. Плавление и
- •18.1. Фазовые переходы I рода
- •18.2. Уравнение Клапейрона-Клаузиуса
- •18.3. Плавление и кристаллизация
- •18.4. Термический анализ
- •19. Фазовые превращения в твердом состоянии
- •19.1. Изоморфизм и полиморфизм вещества
- •19.2. Полиморфные превращения
- •19.3. Бездиффузионные и диффузионные превращения
- •19.4 Кинетика твердофазных превращений
- •19. 5 Упорядочение и разупорядочение в сплавах
- •19.6. Диаграмма состояния сплавов с учетом твердофазных превращений
- •19.7. Эвтектоидные превращения
- •19. 8. Рекристаллизация
- •20. Сплавы
- •20.1. Классификация сплавов
- •20.2. Зависимость свободной энергии Гиббса от температуры и
- •20.3. Система с неограниченной растворимостью компонентов в жидком и твердом состояниях
- •20.4. Построение диаграмм состояния методом термического
- •21. Диаграммы состояния бинарных систем
- •21.1. Система с ограниченной взаимной растворимостью
- •21.2. Анализ диаграммы состояния для сплавов с эвтектическим
- •21.3. Анализ диаграммы состояния для сплавов с перитектическим превращением.
- •21.4. Диаграммы состояния для сплавов, когда компоненты образуют химические соединения
- •22. Изучение диаграмм состояния
- •22.1. Построение и расшифровка диаграмм состояния тройных сплавов
- •22.2. Основные типы диаграмм состояния трехкомпонентных
- •II. Изотермические и политермические сечения тройных диаграмм.
- •23. Определение концентрации компонентов
- •Бинарные сплавы
- •Найти молярную массу бинарного раствора м при известных ,,м1 и м2.
- •24.2. Неорганическое стекло
- •24.3. Механические и тепловые свойства стекла
- •24.6. Оптические свойства стекла
- •24.5. Применение технических стекол.
- •25. Дисперсные системы
- •25.1. Введение
- •25.2. Свойства малых частиц
- •25.3. Коагуляция частиц
- •26. Электрические свойства материалов
- •26.1. Элементы зонной теории твердого тела
- •26.2. Электропроводность твердых тел
- •26.2. Поляризация диэлектрика
- •26.4. Сверхпроводники
- •26.5. Электрический ток в жидкостях
- •27. Магнитные свойства твердых тел
- •27.1. Магнитные моменты атомов
- •27.2. Намагничивание. Диа- и парамагнетики
- •27.3. Ферромагнетики
24.5. Применение технических стекол.
Для остекления транспортных средств используют преимущественно триплексы, термопан и закаленные стекла.
Оптические стекла, применяемые в оптических приборах и инструментах, подразделяют на кроны, отличающиеся малым преломлением, и флинты — с высоким содержанием оксида свинца и большими значениями коэффициента преломления. Тяжелые флинты не пропускают рентгеновское и -излучение. Светорассеивающие стекла содержат в своем составе фтор.
Остекление кабин и помещений, где находятся пульты управления мартеновских и дуговых печей, прокатных станов и подъемных кранов в литейных цехах, выполняется стеклами, содержащими оксиды железа и ванадия, которые поглощают около 70 % инфракрасного излучения в интервале длин волн 0,7—3 мкм.
Кварцевое стекло вследствие высокой термической и химической стойкости применяют для изготовления тиглей, чаш, труб, наконечников, лабораторной посуды. Близкое по свойствам к кварцевому стеклу, но более технологичное кварцоидное (кремнеземное) стекло используют для электроколб, форм для точного литья и т.д. Электропроводящие (полупроводниковые) стекла: халькогенидные и оксидные ванадиевые, находят широкое применение в качестве термисторов, фотосопротивлений.
25. Дисперсные системы
25.1. Введение
К дисперсиям относят тонкие пленки, нити, капилляры, волокна, аэрозоли, порошки и пр.
Дисперсной системой является совокупность дисперсий вместе со средой, в которой они распределены.
Средой, в которой распределены дисперсные частицы, может быть растворитель, газовая среда. Однако однородные дисперсии могут образовывать дисперсную систему и без среды: прессованные изделия, спекаемые материалы и пр.
Дисперсные системы - это системы с высокоразвитой поверхностью, которая придает им новые важные свойства. Дисперсными системами являются большинство окружающих нас реальных тел. Все тела как правило - это поликристаллы, волокнистые, слоистые, пористые, сыпучие вещества, существующие индивидуально (без связующих компонентов) и совместно с наполнителями, связующими и пр. (суспензии, пасты, эмульсии, пена, пыль и др.)
Дисперсное состояние веществ, их свойства, структуру, превращения изучают такие науки как физика малых частиц, физика поверхностей, физхимия, коллоидная химия, порошковая металлургия, строительное материаловедение.
Дисперсные частицы (или системы) подразделяют на:
нанометрические d ~ 1-100 нм;
микроскопические d ~ 1-100 мкм;
грубодисперсные d > 105 нм (> 100 мкм) (>0,1мм).
Предметом изучения данного раздела есть цепочка:
а) структура и свойства малых частиц;
б) от атомов к кластерам, от кластеров к массивным телам;
в) структура и свойства материалов, изготовленных из дисперсных тел.
Методами получения дисперсий являются: испарение-конденсация, дробление и размол, диспергирование расплава, химическое восстановление, электролиз и пр.
25.2. Свойства малых частиц
Фундаментальную роль в термодинамике дисперсных систем и малых частиц играет понятие поверхностного натяжения, как фактор интенсивности поверхностной энергий. Это связано с достаточно большой долей поверхности по отношению к объему для малых частиц, т.е. удельной поверхностью.
Удельная поверхность тела определяется отношением площади поверхности тела S к его объему.
. (25.1)
Для дисперсных систем общая поверхность всех частиц равна - сумма площадей поверхностей всех частиц в данной системе,V – объем всей дисперсной системы.
Монодисперсные системы состоят из одинаковых по размеру частиц, а полидисперсные из неодинаковых.
Для п одинаковых частиц ,
тогда , (25.2)
т.е. дисперсность системы можно определить и по одной частице.
S1, V1 - площадь поверхности и объем одной частицы.
Примеры: Для частицы кубической формы со стороной а

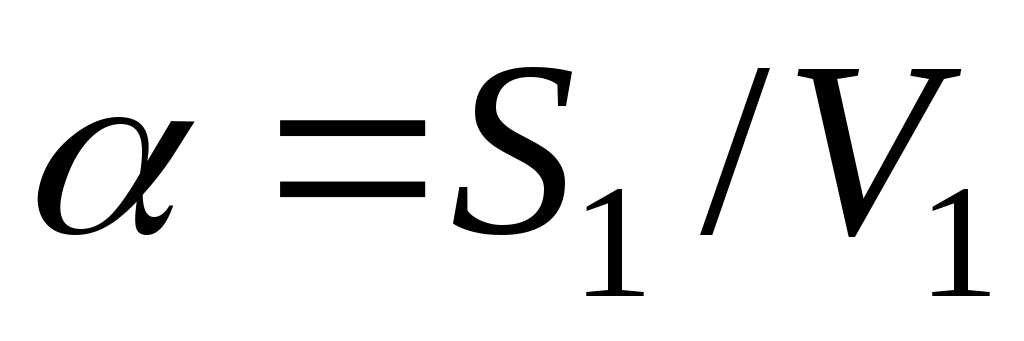

= S1 / V1 = 6a2 / a3 = 6a.
Для сферической частицы диаметром d
.
В общем случае , (25.3)
1/ = D – есть дисперсность - величина, обратно пропорциональная размеру частиц, К - коэффициент формы тела
. (25.4)
Зная массу частицы m = V, удельную поверхность можно определить по формуле
, (25.5)
где - плотность тела.

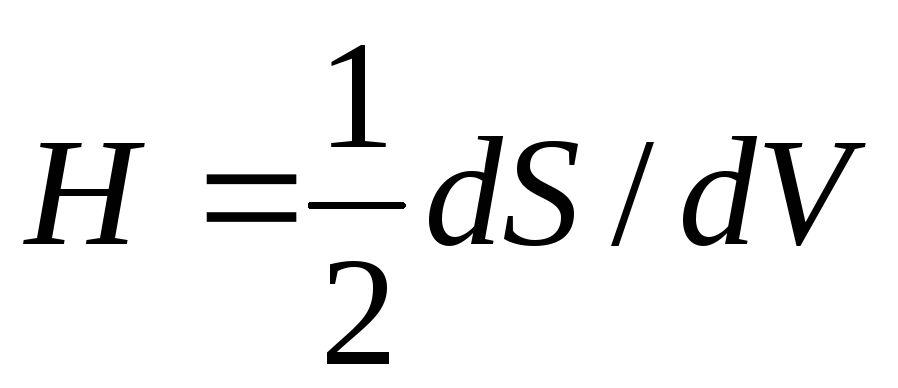

Другой характеристикой дисперсности является кривизна поверхности Н:
. (25.6)

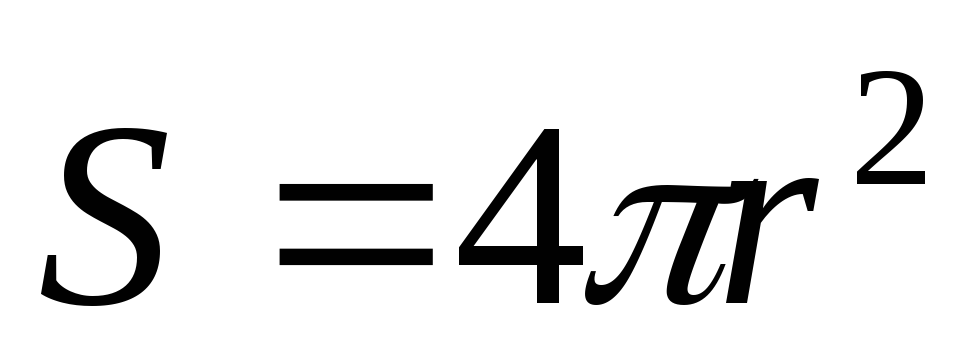

Пример: для сферы S = 4 r2; dS = 8 r
V = 4/3 r3; dV = 4 r2 ; H = 1/r.
Зависимость от степени измельчения дана в следующей таблице
Куб, а (см) |
Число частиц |
Удельная пов. (см2/см3) |
1 10-1 10-4 10-7 |
1 103 1012 1021 |
6 610 6104 6107 |
Поверхностная энергия Wn связана с коэффициентом поверхностного натяжения
Wn = dS. (25.7)
Зависимость от размера частиц имеет вид
. (25.8)
При r* имеем плоскую поверхность, тогда , где - поверхностное натяжение плоской границы.
При r а (где а параметр решетки или межатомное расстояние) 0.
Давления, возникающие в малой частице, соответствуют уравнению Лапласа
. (25.9)
Для сферической капли r1 = r2 = r.
, (25.10)
где - поверхностное межфазное давление,
p - давление внутри частицы,
p - давление окружающей среды.
При кристаллизации из пара, давление пара pr над частицей радиусом r определяется по формуле Кельвина
, (25.11)
где Vr - размер кристалла, p - давление пара над плоской поверхностью,
R – газовая постоянная, Т – температура.

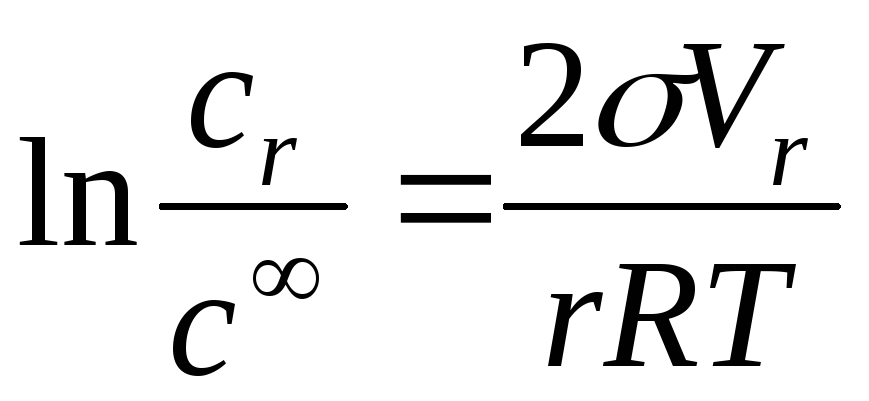

При кристаллизации из раствора имеет место следующая формула
, (25.12)
где cr, c - концентрации выпадающей фазы на поверхности частицы и на плоской границе.
Из условия равенства химических потенциалов двух фаз с помощью формулы Кельвина (25.10) Томсон получил зависимость температуры плавления частиц TL от их размера:
, (25.13)
где - плотность частицы, - межфазная энергия , L - теплота плавления, Т - температура плавления массивного материала.
К дисперсным частицам следует отнести и кристаллические зародыши новой фазы, выпадающие из пара, раствора, расплава, аморфной среды, при твердофазных превращениях.
Изменение свободной энергии Гиббса сосуществующих и фаз состоит из объемной и поверхностнойсоставляющих
, (25.14)
где ,
–удельная объемная энергия Гиббса, V – объем тела, - поверхностное натяжение, S – площадь поверхности частицы.
Для сферического зародыша ,. При выпадении из, например, расплава, гдеTL – температура плавления, Т = TL – Т – переохлаждение.
Тогда . (25.14а)
Из условия равновесия находим критический размер зародыша
или (25.15)
При подстановке rкр из (25.15) в (25.14а) получим работу Ak образования зародыша
. (25.16)
Скорость образования зародышей равна
, (25.17)
где k – постоянная Больцмана, G – энергия активации самодиффузии, J0 = Const.
