2.3. Перемещения и деформации
Реальное твердое тело, лишенное всех степеней свободы (возможности перемещаться в пространстве) и находящееся под действием внешних сил, деформируется. Под деформацией понимаем изменение формы и размеров тела, связанное с перемещением отдельных точек и элементов тела. В сопротивлении материалов рассматриваются только такие перемещения.
Различают линейные и угловые перемещения отдельных точек и элементов тела. Этим перемещениям соответствуют линейные и угловые деформации (относительное удлинение и относительный сдвиг).
Деформации делятся на упругие, исчезающие после снятия нагрузки, и остаточные.
Гипотезы о деформируемом теле. Упругие деформации обычно (во всяком случае, в конструкционных материалах, таких, как металлы, бетон, дерево и др.) незначительны, поэтому принимаются следующие упрощающие положения:
1. Принцип начальных размеров. В соответствии с ним принимается, что уравнения равновесия для деформируемого тела могут быть составлены без учета изменения формы и размеров тела, т.е. как для абсолютно твердого тела.
2. Принцип независимости действия сил. В соответствии с ним, если к телу приложена система сил (несколько сил), то действие каждой из них можно рассматривать независимо от действия остальных сил.
2.4. Напряжения
Под действием внешних сил в теле возникают внутренние силы, являющиеся распределенными по сечениям тела. Для определения меры внутренних сил в каждой точке вводится понятие напряжения. Напряжение определяется как внутренняя сила, приходящаяся на единицу площади сечения тела. Пусть упруго-деформированное тело находится в состоянии равновесия под действием некоторой системы внешних сил (рис.1). Через точку (например, k), в которой хотим определить напряжение, мысленно проводится произвольное сечение и отбрасывается часть тела (II) .Чтобы оставшаяся часть тела находилась в равновесии, взамен отброшенной части должны быть приложены внутренние силы. Взаимодействие двух частей тела происходит во всех точках проведенного сечения, а потому внутренние силы действуют по всей площади сечения. В окрестности исследуемой точки выделим площадку dА. Равнодействующую внутренних сил на этой площадке обозначим dF. Тогда напряжение в окрестности точки будет (по определению)
Н/м2.
Напряжение имеет размерность силы, деленной на площадь, Н/м2.
В данной точке тела напряжение имеет множество значений, в зависимости от направления сечений, которых через точку можно провести множество. Следовательно, говоря о напряжении, необходимо указать сечение.
Рис.14

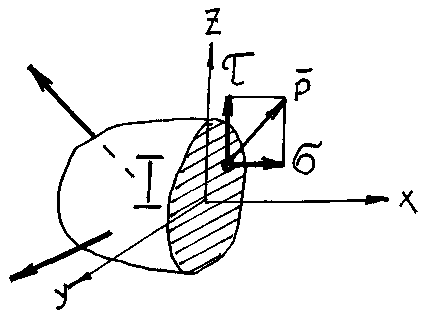

В общем случае напряжение направлено под некоторым углом к сечению. Это полное напряжение можно разложить на две составляющие:
1. Перпендикулярную плоскости сечения – нормальное напряжение .
2. Лежащую в плоскости сечения – касательное напряжение .
Определение напряжений. Задача решается в три этапа.

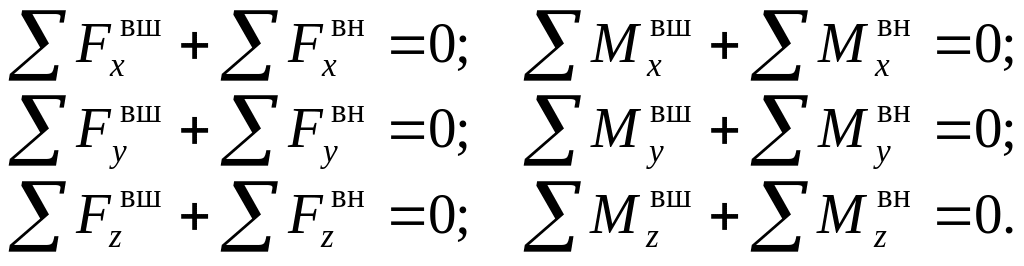

1. Через рассматриваемую точку проводится сечение, в котором хотят определить напряжение. Одна часть тела отбрасывается и ее действие заменяется внутренними силами. Если все тело находится в равновесии, то и оставшаяся часть также должна находиться в равновесии. Поэтому для сил, действующих на рассматриваемую часть тела, можно составить уравнения равновесия. В эти уравнения войдут как внешние, так и неизвестные внутренние силы (напряжения). Поэтому запишем их в виде
Первые слагаемые есть суммы проекций и суммы моментов всех внешних сил, действующих на оставшуюся после сечения часть тела, а вторые – суммы проекций и моментов всех внутренних сил, действующих в проведенном сечении. Как уже отмечено, в эти уравнения входят неизвестные внутренние силы (напряжения). Однако для их определения уравнений статики недостаточно, так как в противном случае пропадает разница между абсолютно твердым и деформируемым телом. Таким образом, задача определения напряжений является статически неопределимой.
2. Для составления дополнительных уравнений рассматриваются перемещения и деформации тела, в результате чего получают закон распределения напряжений по сечению.
3. Решая совместно уравнения статики и уравнения деформаций можно определить напряжения.
Силовые факторы. Условимся суммы проекций и суммы моментов внешних или внутренних сил называть силовыми факторами. Следовательно, силовые факторы в рассматриваемом сечении определяются как суммы проекций и суммы моментов всех внешних сил, расположенных по одну сторону этого сечения. Точно так же силовые факторы можно определить и по внутренним силам, действующим в рассматриваемом сечении. Силовые факторы, определенные по внешним и внутренним силам равны по величине и противоположны по знаку. Обычно в задачах бывают известны внешние силы, через которые и определяются силовые факторы, а по ним уже определяются напряжения.
