2.11. Сложное сопротивление
Мы рассмотрели основные виды деформирования стержней: растяжение, сжатие, сдвиг, кручение, изгиб. Каждому из них соответствует своя специфическая схема нагружения с определенными силовыми факторами. Перейдем к общей задаче: дан призматический стержень, нагруженный произвольной системой сил. Нужно рассмотреть его напряженное и деформированное состояния. В такой постановке задача расчета стержней называется задачей сложного сопротивления.
Итак, в общем случае действуют силовые факторы
Как видно, сила Fх вызывает растяжение или сжатие, силы Fy и Fz – сдвиг, пара с моментом Мx – кручение, пары с моментами My и Мz – изгиб.
Таким образом, в задачах сложного сопротивления имеем те или иные сочетания из основных видов деформирования стержней. Рассмотрим некоторые задачи, наиболее часто встречающиеся в инженерной практике:
1. Изгиб с растяжением или сжатием.
2. Изгиб с кручением.
2.11.1. Изгиб с растяжением или сжатием. Совместное действие продольных и поперечных сил. Балка нагружена, например, силой F и поперечными силами, расположенными в одной из главных плоскостей балки (равномерно распределенные силы q) (рис. 34).
Рис.34
Действуют силовые факторы , , . .Сила Fx вызывает сжатие, сила Fz – сдвиг, момент My – изгиб. Пользуясь принципом независимости действия сил, определим напряжения от продольной силы и изгибающего момента от силы Fx , от момента : .
Полное нормальное напряжение в любой точке поперечного сечения будет
.
Наибольшее по абсолютной величине напряжение будет
Условие прочности будет .
Касательными напряжениями от перерезывающей силы в большинстве практических случаев можно пренебречь из-за их малости. Еще раз обратим внимание на то, что расчетные уравнения получены в предположении, что прогибы малы, что в большинстве случаев имеет место.

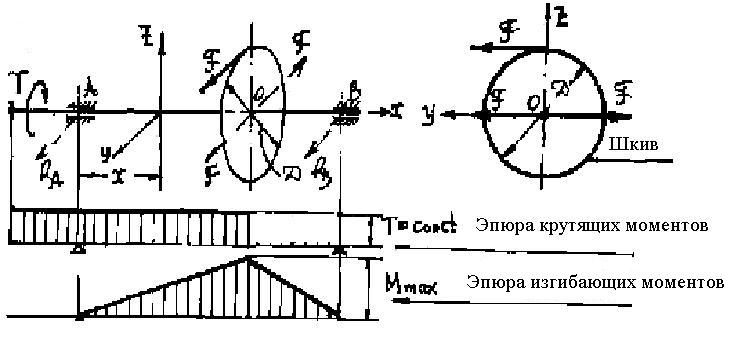

2.11.2. Изгиб с кручением. На практике изгиб довольно часто сопровождается кручением. Практически все валы машин и механизмов работают в таких условиях нагружения. Рассмотрим простую задачу на примере вала, нагруженного крутящим моментом Т, подаваемым на вал двигателем. Этот момент снимается с вала и передается дальше с помощью ременной передачи (рис.35).
Рис.35
Крутящий момент на валу Т=P/, окружная сила на шкиве ременной передачи F=2T/D (D – диаметр шкива). Прикладываем к оси вала (точка 0) две равные и противоположно направленные силы F'=F''=F. Получаем два силовых фактора: изгибающую силу Fy=F и крутящий момент М=Т. Расчет ведется по так называемому приведенному моменту
.
Напряжение определяется выражением . Должно соблюдаться условие .
Косой изгиб. Если изгибающий момент М не совпадает по направлению с одной из главных осей инерции сечения, то он разлагается на составляющие Му и Мz по главным осям инерции. Имея в виду принцип суперпозиции, нормальное напряжение в точке с координатами y, z будет
(*)
Нейтральная ось определится из (*), в которой нужно положить =0.
2.11.3. Толстостенные цилиндры. В качестве третьего примера задачи на сложное сопротивление рассмотрим прочность толстостенной трубы, случай также широко встречающийся в инженерных расчетах. Подобные детали широко распространены в различных промышленных аппаратах и устройствах. Пусть цилиндр нагружен осесимметричной нагрузкой, не меняющейся вдоль оси цилиндра. Размеры цилиндра произвольны и на соотношение между внутренним и наружным радиусами ограничений не накладывается. Чаще всего нагрузкой цилиндра является внутреннее давление p1. Для оценки прочности цилиндра нужно знать напряжения в его стенках (рис. 36).
Рис. 36
Опуская процедуру решения задачи запишем само решение
,
где r – напряжение в радиальном направлении и t – в тангенциальном;
r – текущий радиус.
Существенно проследить, как меняются напряжения r и t по мере уменьшения толщины стенки цилиндра. Принимая r2=r1+, получим
При малом
.
Значения r у внутренней поверхности равны -р1, а у внешней –нулю, независимо от толщины цилиндра. Таким образом, при малом напряжение t распределяется по толщине стенки почти равномерно и радиальные r малы по сравнению с окружными t в той же мере, как мала по отношению к r . При r2 (цилиндр бесконечной толщины)
,
т. е. радиальные напряжения в каждой точке равны окружному и при отсутствии осевых напряжений все точки находятся в состоянии чистого сдвига. При отношении можно считать цилиндр бесконечной толщины.
