Классификация фильтров электрических сигналов
1) В зависимости от характера входного сигнала фильтры делятся:
- на аналоговые,
- цифровые.
2) В зависимости от наличия в схеме активных элементов:
- пассивные,
- активные.
3) В зависимости от элементов, составляющих фильтр:
- LC,
- RC,
- RL-типа,
- АRC-типа (активные RC-фильтры).
4) По характеру математического выражения аппроксимирующего АЧХ фильтра:
- фильтры Бесселя,
- фильтры Баттерворта,
- фильтры Золотарева,
- фильтры Чебышева и др.
5) По расположению полосы пропускания на оси частот фильтры делятся:
- на фильтры низких частот (ФНЧ). Их АЧХ коэффициента передачи приведена на рис. 8.3, а. АЧХ идеального фильтра имеет прямоугольный характер, а у реального нет четкой границы между полосой пропускания и полосой заграждения.
- Фильтры высоких частот (ФВЧ). Их АЧХ коэффициента передачи приведена на рис. 8.3, б:
Ku
Ku
Ku
Ku
1
1
1
1
0
0
0
0
ПП
ПП
ПЗ
ПП
ПП1
ПП2
ПЗ1
ПЗ2
ПЗ
гр
гр
н.гр
в.гр
0
н.гр
в.гр
0

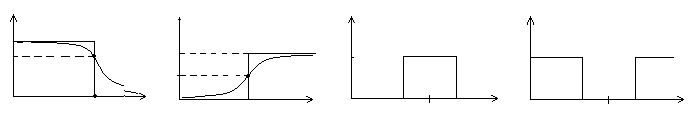

а б в г Рис. 8.3
- Полосно-пропускающие фильтры (ППФ). Их АЧХ коэффициента передачи приведена на рис. 8.3, в, где ω0 – средняя частота полосы пропускания; ωв.гр, ωн.гр – соответственно верхняя и нижняя граничные частоты полосы пропускания. Если ω0/(ωв.гр–ωн.гр) >> 1, то фильтры называют избирательными, такие фильтры пропускают сигналы в узком диапазоне частот.
- Полосно-заграждающие фильтры (ПЗФ). Их АЧХ коэффициента передачи приведена на рис. 8.3, в, где ω0 – средняя частота полосы задержания; ωв.гр, ωн.гр – соответственно верхняя и нижняя граничные частоты полосы задержания. Если ω0/(ωв.гр – ωн.гр) >>1, то фильтры называют режекторными, они подавляют сигнал в узком диапазоне частот.
Вопрос 69
Электромагнитные волны распространяются с конечной скоростью. Это придает процессам, происходящим в электрических цепях, волновой характер, т.е. токи и напряжения в электрической цепи оказываются зависящими не только от времени t, но и от координаты сечения цепи x, т.е. U(x,t); i(x,t).
Если >>L, то участки цепи, состоят из элементов, обладающих только одним свойством и называются цепями с сосредоточенными параметрами, где = сТ = с/f – длина электромагнитной волны. Это расстояние между двумя точками, фазы колебаний в которых отличаются на 2π. Здесь с – скорость распространения волны; Т – период; f – частота; l – геометрический размер цепи. Все магнитные поля сосредоточены в катушках (L), все электрические поля – в конденсаторах (C), а потери – в резисторах (R).
Если <l, то в цепи невозможно выделить участок, обладающий одним свойством. Каждый участок цепи обладает одновременно свойствами R, L, C-элементов, т.е. параметры элементов как бы распределены по всему участку цепи. Такие цепи называют цепями с распределенными параметрами.
На частоте f = 1 кГц цепь длины l = 30÷40 км является цепью с распределенными параметрами. А на частоте f = 1 ГГц цепь длиной l = 2÷3 мм также является цепью с распределенными параметрами.
Примерами цепей с распределенными параметрами являются:
- воздушно-двухпроводная линия;
- электрический кабель;
- коаксиальный кабель;
- полосковая линия, прямоугольный или круглый волновод и т.д.
Цепи с распределенными параметрами часто называют длинными линиями.
