Вопрос 50
З акон Ома в операторной форме. Пусть имеется некоторая ветвь m – n (рис. 6.5), выделенная из некоторой сложной цепи. Замыкание ключа во внешней цепи приводит к переходному процессу, при этом начальные условия для тока в ветви и напряжения на конденсаторе в общем случае ненулевые. Для мгновенных значений переменных можно записать:
. Тогда на основании приведенных соотношений получим: ,
где Z(p) = R + Lp + 1/Cp – операторное сопротивление рассматриваемого участка цепи.
Следует обратить внимание, что операторное сопротивление Z(p) соответствует комплексному сопротивлению Z(j) ветви в цепи синусоидального тока при замене оператора р на j.
Законы Кирхгофа в операторной форме. Первый закон Кирхгофа. Алгебраическая сумма изображений токов, сходящихся в узле, равна нулю .
Второй закон Кирхгофа. Алгебраическая сумма изображений ЭДС, действующих в контуре, равна алгебраической сумме изображений напряжений на пассивных элементах этого контура: .
В качестве примера запишем выражение для изображений токов в цепи на рис. 6.6 для двух случаев:
1) uC(0) = 0; 2) uC(0) 0.
В первом случае в соответствии с законом Ома
.
Тогда
.
Во втором случае, т.е. при uC(0) 0, для цепи на рис. 6.6 следует составить операторную схему замещения, которая приведена на рис. 6.7. Изображения токов в ней могут быть определены любым методом расчета линейных цепей, например методом контурных токов:
Рис. 6.6 Рис. 6.7
откуда ,
Вопрос 51
Вопрос 52
Ч астотными функциями (характеристиками) цепи удобно пользоваться, когда входные сигналы являются гармоническими или представляются их суммой. В тех случаях, когда это не выполняется, удобнее пользоваться операторным представлением сигналов, а характеристики цепей представлять их операторными функциями (рис. 5.35).
Операторная функция цепи Н(р) есть отношение операторного представления отклика цепи к операторному представлению воздействию
,где – комплексная частота.
Названия операторных функций аналогичны названиям частотных характеристик (например, операторная функция коэффициента передачи напря-жений).
Законы Ома и Кирхгофа, когда напряжения и токи представляются их операторными представлениями, называются законами Ома и Кирхгофа в операторной форме.
– операторное сопротивление двухполюсника (рис. 5.36).

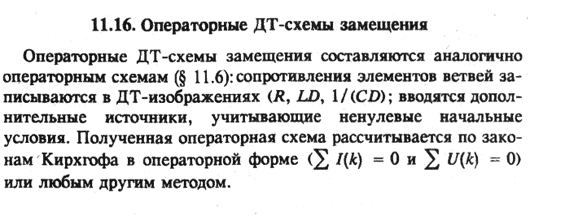

Для расчета операторной функций цепи необходимо от исходной схемы электрической цепи перейти к операторной схеме замещения, при этом сопротивление, емкость и индуктивность замещаются на операторные сопротивления, как показано на рис. 5.37.
U(p)
I(p)
Z(p)
ZR
= R
R
С
ZС
=
1
pC
L
ZL
= pL
Рис. 5.36 Рис. 5.37

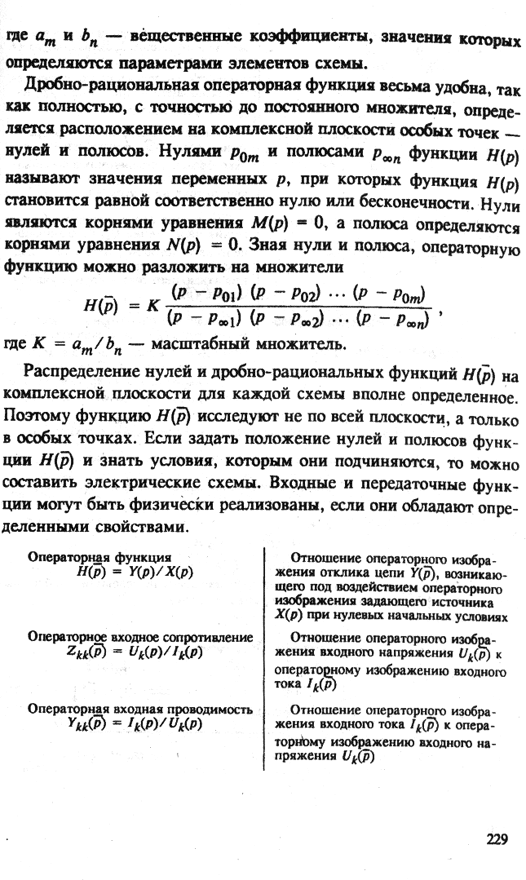

Для расчета операторной функции можно пользоваться всеми теми же методами, что рассматривались раньше для расчета цепей с использованием комплексных амплитуд. Подробный анализ показывает, что операторный коэффициент передачи можно получить на основе комплексного коэффициента передачи. Для этого вместо jω нужно поставить переменную р, т.е. Н(р) = Н(jω)|jω = p. Отметим, что перед такой подстановкой комплексный коэффициент передачи нельзя подвергать каким либо преобразованиям, при которых мнимые единицы j перемножаются или сокращаются.
Если известна частотная характеристика цепи Н(jω) = Н(р), то в общем случае она представляется отношением двух полиномов
. Корни числителя называются нулями операторной функции .
Корни знаменателя называются полюсами операторной функции. . Нули и полюсы изображают точками на комплексной плоскости (рис. 5.38). Такой график называют картой нулей и полюсов. Свойства операторной функции оценивают по расположению нулей и полюсов на комплексной плоскости комплексной частоты.
