- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
16.2. Средства наблюдения в инфракрасном диапазоне
Для визуально-оптического наблюдения в инфракрасном диапазоне необходимо переместить невидимое для глаз изображение в инфракрасном диапазоне (более 0,76 мкм) в видимый диапазон. Эта задача решается в приборах ночного видения (ПНВ) и тепловизорах.
Основу приборов ночного видения составляет электронно- оптический преобразователь (ЭОП), преобразующий невидимое глазом изображение объекта наблюдения в видимое. Самый простой ЭОП, так называемый стакан Холста (по имени изобретателя Холста де Бургоса) представляет собой стеклянный сосуд, из которого выкачан воздух (рис. 16.5).
Объект
наблюдения
Невидимое
1
Светочувствительный
материал

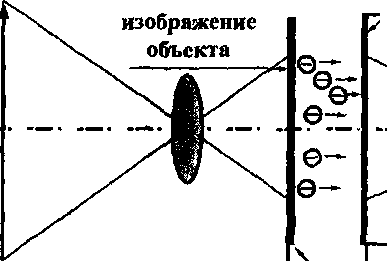

Рис.
16.5.
Схема стакана Холста
Люминофор
изображение >екта
Объектив
-
4-5 кВ +Электропроводящий слой
Т Видимое
Плоская поверхность стакана, обращенная к объекту наблюдения, металлизируется и на ней наносится светочувствительный материал из окиси серебра с цезием — фотокатод. Противоположная поверхность стакана представляет собой металлизированный экран с люминофором. К металлизированным поверхностям подводится достаточно высокое напряжение 4-5 кВ, в результате чего между ними возникает электрическое поле. На фотокатод объективом проецируется изображение в ИК-диапазоне. В каждой точке фотокатода под действием фотонов света возникают свободные электроны, количество которых пропорционально яркости соответствующей точки изображения. Электрическое поле вырывает свободные электроны из фотокатода и, разгоняя, устремляет их к экрану с люминофором. В моменты столкновения электронов с люминофором возникают вспышки видимого света, яркость которых пропорциональна количеству электронов. Таким образом на экране с люминофором формируется видимое изображение, близкое исходному в ИК-диапазоне.
Однако параметры (чувствительность, разрешение) рассмотренного ЭОП невысокие и не обеспечивают наблюдение при низкой освещенности и, следовательно, добывание демаскирующих признаков об объекте с мелкими деталями.
С момента создания в 1934 г. первого ЭОП в виде стакана Холста разработано несколько поколений этих приборов (от нулевого до 4-го), отличающиеся конструкцией и используемыми светочувствительными материалами. ЭОП 2-го и 3-го поколений, которые применяются в настоящее время, имеют чувствительный фотокатод, а между пластинами камеры размещается так называемая микроканальная пластина. Пластина содержит приблизительно 5000 микроканалов на 1 мм2, внутри которых движутся электроны фотокатода. В результате устранения взаимного влияния электронов от соседних точек фотокатода, движущихся по разным микроканалам, достигается повышение разрешающей способности прибора ночного видения с микроканальной пластиной. Кроме того, в процессе движения электронов внутри каналов происходит «размножение» электронов в результате «выбивания» дополнительных электронов из стен каналов, покрытых специальными материалами. Основные усредненные показатели приборов ночного видения различных поколений приведены в табл. 16.2.
Таблица 16.2
Поколение |
Максимальная чувствительность, мкА/лм |
Коэффициент усиления |
Разрешающая способность, лин/мм |
Дальность распознавания фигуры человека при ЕНО |
0 |
200 |
100-200 |
30 |
40 |
I |
350 |
250-1000 |
40 |
60-110 |
II |
1000 |
(2,5—3)104 |
45 |
150-250 |
III |
1350 |
(3-4) 104. |
50 |
250-300 |
IV |
2000 |
105 |
60 |
500 |
Примечание. Естественная ночная освещенность (ЕНО) соответствует 5 ■ 10 3 лк.
На основе ЭОП 2-го и 3-го поколений созданы различные приборы ночного видения, включающие ночные бинокли и очки, артиллерийские приборы и прицелы для различных образцов военной техники. Самые малые по размерам ПНВ — очки на базе ЭОП 3-го поколения имеют угол зрения 40 град, дальность наблюдения (обнаружения) 500 м при естественном освещении около 10 3 лк, массу около 700 г.
Приборы ночного видения эффективно работают в условиях естественного ночного освещения, но не позволяют проводить наблюдения в полной темноте (при отсутствии внешнего источника света). Их чувствительность недостаточна для приема световых лучей в ИК-диапазоне, излучаемых телами.
Приборы ночного видения (ПНВ) разделяют на 3 группы:
приборы малой дальности действия (ночные очки), позволяющие видеть фигуру человека на расстоянии 100-200 м. Вес и габариты этих приборов позволяют носить их в карманах, сумках, портфелях;
приборы (ночные бинокли, трубы) средней дальности (человек виден до 300-400 м), наблюдение ведется с рук;
приборы большой дальности действия (до 1000 м), устанавливаемые для наблюдения на треноге или подвижном носителе.
Например, прибор ночного видения — бинокль фирмы Noctron (США) имеет фокусное расстояние 135 мм, угол поля зрения — 10,6°, массу 1,98 кг, габариты. 320 х 80 х 210 мм, дальность наблюдения человека 300-400 м.
Стационарный прибор ночного видения НМ-10С оснащается длиннофокусным объективом (F = 250 мм) с 10-кратным увеличением и специальным окуляром с переходными кольцами для подсоединения фото- и видеокамеры. Электронно-оптический преобразователь обеспечивает усиление 30000 и разрешение в центре 28 лин/мм. Прибор имеет габариты 200 х 600 мм, вес 5,1 кг и устанавливается на треноге.
По способу подсветки приборы ночного видения условно разделяют на три типа:
объект наблюдения подсвечивается с помощью искусственного источника ИК-излучения, размещенного на приборе ночного видения;
с подсветкой от естественного освещений;
принимающего собственное тепловое излучение объекта наблюдения.
Приборы ночного видения первого типа содержат ИК-фару в виде обычного источника света мощностью 25-100 Вт, закрытого спереди специальным фильтром. Например, прибор ночного видения с подсветкой «Аргус» позволяет вести наблюдение в полной
темноте объектов на удалении до 120 м. На этом удалении мс но различить силуэт человека и определить тип транспортно.' средства. Опознать человека по признакам внешности и лица мо> но на значительно меньшем расстоянии — 35-50 м. Приборы но ного видения при освещенности ночью в летнее время (приблизительно 0,005 лк) позволяют видеть фигуру человека на расстоянии до 300-400 м. Например, ПНВ отечественного производства «Ворон-3» имеет пороговый уровень освещенности для визуального обнаружения объектов 0,001 лк, для регистрации — 0,01 лк. Его разрешающая способность не менее 28 лин/мм, диапазон автоматической регулировки 105 чувствительности, напряжение питания 5-9 В, масса — не более 1,2 кг.
Наблюдению объектов в полной темноте (при отсутствии внешних источников ИК-света) на рассмотренных принципах мешают тепловые шумы светоэлектрических преобразователей. Снижение уровня шумов достигается применением малошумящих светочувствительных материалов и охлаждением преобразователей. Для надежного обнаружения теплового излучения объекта наблюдения на фоне шумов светоэлектрического преобразователя (обеспечения отношения сигнал/шум более 1) последний нуждается в охлаждении до весьма низких температур — (-70 ... - 200)°С.
Наблюдение объектов в свете собственных излучений (с точки зрения наблюдателя — в полной темное) обеспечивается в тепловизорах с охлаждаемыми светоэлектрическими преобразователями. Охлаждение производится с помощью термоэлектрических и микрокриогенных устройств до температуры порядка 70° К. В качестве светоэлектрических преобразователей применяются ИК-матрицы размером до 640 х 480 из пироэлектрических элементов и микроболометров, обеспечивающих опознавание человека на удалении до 1,5 км, а автомобиля — до 5 км. Масса современных тепловизоров составляет единицы кг. Например, японский тепловизор LATRO-S270 фирмы Nicon Corp. матрицей размером 537 х 505, охлаждаемой микрокриогенным устройством до температуры 77° К, имеет габариты 100 х 120 х 165 мм и массу 2,5 кг.
Основными характеристиками технических средств наблюдения в ИК-диапазоне, влияющими на их возможности, являются следующие: • спектральный диапазон;
пороговая чувствительность по температуре;
фокусное расстояние объектива;
диаметр входного отверстия объектива;
угол поля зрения прибора;
коэффициент преобразования (усиления) ЭОП;
интегральная чувствительность.
