- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
Глава 15. Технические средства подслушивания
15.1. Акустические приемники
Непосредственное (ушами) подслушивание ограничено малым расстоянием от источника звука — в лучшем случае около десяти метров. Малая дальность непосредственного подслушивания обусловлена не только малой мощностью акустических сигналов и большим затуханием их в среде распространения, но и тем, что уши человека имеют широкую диаграмму направленности (близкую к 180°), в силу чего на барабанную перепонку поступают практически все внешние акустические шумы.
Кроме того, шумы поднимают порог чувствительности слуховой системы человека. Но одновременно это физиологическое свойство слуховой системы человека позволяет ему адаптироваться к зашумленности среды обитания, например в жилых помещениях возле транспортных магистралей большого города.
Для непосредственного подслушивания в условиях города злоумышленнику необходимо приблизиться к источнику информации на несколько метров, что существенно ухудшает скрытность добывания информации.
Технические средства подслушивания расширяют и дополняют возможности слуховой системы человека за счет:
приема и прослушивания акустических сигналов, распространяющихся в воде и твердых телах;
повышения дальности подслушивания речевой информации по сравнению с непосредственным подслушиванием;
коррекции спектра акустического сигнала, распространяющегося в среде с неравномерной амплитудно-частотной характеристикой коэффициента передачи или затухания;
выделения акустического сигнала из смеси его и шумов;
прослушивания речи, выделяемой из перехваченных радио- и электрических сигналов функциональных каналов связи и из сигналов побочных излучений и наводок;
ретрансляции добываемой речевой информации на сколь угодно большое расстояние.
Конкретный способ подслушивания реализуется с использованием соответствующих технических средств. Совокупность технических средств, обеспечивающих функции добывания семантической и признаковой акустической информации, представляет собой комплекс средств подслушивания. Структурная схема типового комплекса приведена на рис. 15.1.
Рис.
15.1.
Структурная схема комплекса средств
подслушивания
Основной частью комплекса является акустический приемник. Он производит селекцию по пространству и частоте акустических сигналов, распространяющихся в атмосфере, воде, твердых телах, преобразует их в электрические сигналы, усиливает и обрабатывает электрические сигналы и преобразует их в акустическую волну для обеспечения восприятия информации слуховой системой человека. Акустический приемник содержит акустоэлектри- ческий преобразователь, селективный усилитель и электроакустический преобразователь (телефон, громкоговоритель).
Акустические приемники для приема акустической волны, распространяющейся в воздухе, воде, твердой среде (в инженерных конструкциях), в грунте, отличаются видом акустоэлек- трического преобразователя. Иногда по виду акустоэлектричес- кого преобразователя называют весь акустический приемник. Акустоэлектрический преобразователь акустической волны, распространяющейся в воздухе, называется микрофоном, преобразователь волны, распространяющейся в твердой среде, — стетоскопом и акселерометром, в земной поверхности — геофоном, а в воде— гидрофоном. Основную долю функциональных акус- | оэлектрических преобразователей акустических приемников со- ' гцвляют микрофоны.
Так как электрические сигналы на выходе акустоэлектричес- | их преобразователей крайне малы и могут принимать значения (иниц мкВ, то для их усиления до необходимых для последующего применения величин (единиц В) используется селективный \ силитель. Его селективность обеспечивается регулируемой поло- * i >й пропускания, необходимой для устранения помех на частотах in 1С спектра акустического сигнала. Учитывая, что затухание сре- I м распространения акустического сигнала увеличивается с повышением его частоты, коэффициент усиления селективного усилителя соответственно повышают для более высоких спектральных составляющих принимаемого сигнала. Такая компенсация эквивалентна повышению уровня акустического сигнала в точке приема до 6 дБ.
Электрический сигнал преобразуют в акустический сигнал, ^непринимаемый человеком, громкоговорители и телефоны. По способу преобразования электрических сигналов громкоговорители разделяются на электродинамические, электромагнитные, элек- I ростатические, пьезоэлектрические и др., по виду излучения — на громкоговорители непосредственного излучения, диффузорные и рупорные, по воспроизводимому диапазону частот — на широкополосные, низкочастотные, средне- и высокочастотные. Значения мощности громкоговорителей образуют стандартный ряд в диапазоне 0,1-50 Вт.
Чем уже диапазон частот динамической головки громкоговорителя, тем равномернее ее амплитудно-частотная характеристика, тем меньше головка искажает сигнал. Для высококачественной электроакустической аппаратуры к выходу усилителя подключают несколько динамических головок с разными диапазонами частот, перекрывающими весь звуковой диапазон (16-20000 Гц). Для воспроизводства речи средствами добывания требования к электродинамическим головкам более чем скромные: единицы Вт по мощности и по диапазону частот, соответствующему стандартному телефонному каналу (300-3400 Гц).
Для консервации акустической информации электрический сигнал с выхода акустического приемника подается на аудиомаг- нитофон. Для записи акустических сигналов применяют много канальные стационарные ленточные магнитофоны, портативны* лентопротяжные кассетные магнитофоны и специальные носимьк лентопротяжные и цифровые диктофоны.
Сигнальные демаскирующие признаки определяются с помощью средств технического анализа. Если акустический сигнах на выходе приемника сильно зашумлен, то его электрический аналог подвергают для снижения уровня шума дополнительной обработке. Основу методов очистки электрического сигнала от шумг составляют методы адаптивной фильтрации. Суть адаптивное фильтрации состоит в том, что на основе анализа поступающего на вход фильтра зашумленного речевого сигнала непрерывно фильтром линейного предсказания «предсказывается» помеховый сигнал, который вычитается затем из смеси речевого сигнала и шума. В результате этого отношение сигнал/шум на выходе фильтра увеличивается.
Возможности акустического приемника характеризуются набором показателей:
диапазоном частот принимаемого акустического сигнала;
чувствительностью;
динамическим диапазоном;
масса-габаритными характеристиками.
Так как речь является основным видом информации при подслушивании, то большинство акустических приемников для добывания информации работают в речевом диапазоне частот. В отдельных случаях ценной является информация, переносимая акустической волной в инфразвуковом и ультразвуковом диапазонах. К такой информации относятся звуки движущихся объектов (людей, техники, подводных и надводных кораблей и др.), акустические сигналы взрывов новых боеприпасов, разрабатываемых работающих двигателей и других объектов разведки.
Дальность подслушивания (длина простого акустического канала утечки информации) зависит от ряда факторов, в том числе от чувствительности акустического приемника. Под его чувствительностью понимается минимальная энергия акустической волны или оказываемое ею минимальное давление, при котором обеспечивается определенный уровень электрического или акустического сигналов на выходе акустического приемника.
Динамический диапазон акустического приемника характеризуется диапазоном в дБ мощности акустического сигнала на его иходе (громкости звука), при котором обеспечивается требуемый или допустимый уровень сигнала на выходе акустического приемника. Учитывая, что акустический приемник при добывании информации размещается скрытно, далеко не в оптимальных условиях, его динамический диапазон является важнейшей характеристикой акустического приемника. Например, если динамический диапазон закладного подслушивающего устройства мал, то приемлемое качество добываемой речевой информации обеспечивается лишь в небольшом интервале расстояний от микрофона говорящего человека. Когда разговаривающий человек ходит по комнате, то добываемая информация может содержать участки с плохим качеством речи.
Так как акустические каналы утечки информации имеют малую протяженность и акустический приемник необходимо прибли- 1ить к источнику акустического сигнала, то большинство акустических приемников относятся к классу носимой аппаратуры с автономными источниками питания. Поэтому важное значение для практического применения акустического приемника имеют его нес и габариты, а также длительность непрерывной работы.
Для запоминания (записи) добываемой информации сигнал с ни хода передается по организуемому каналу связи к запоминающему устройству или записывается в запоминающем устройстве, размещенном в месте нахождения акустического приемника. В последнем варианте к запоминающему устройству предъявляются такие же жесткие требования, как к акустическому приемнику.
Для записи речевой информации широко применяются специ- нльные диктофоны, конструктивно объединяющие акустический нриемник и запоминающее устройство (лентопротяжный и цифровой магнитофоны). Основными характеристиками запоминающих устройств являются объем памяти в МБайтах, время записи речевой информации в минутах или часах, время непрерывной работы в часах.
Средства технического анализа измеряют технические характеристики (сигнальные признаки) акустических сигналов, которые могут использоваться для обнаружения и распознавания их источников: частоту колебаний, характеристики спектра, амплитуду и мощность сигнала и др. Каждый объект с движущимися механическими частями имеет индивидуальную сигнальную признаковую структуру, по которой с достаточно высокой вероятностью можно обнаружить объект и распознать его отдельные свойства. Средства анализа акустических сигналов устанавливаются, например, на подводных лодках для обнаружения и распознавания типов (вплоть до номера) надводных и подводных кораблей.
Микрофон как основной и наиболее широко применяемый элемент акустического приемника можно представить в виде последовательного ряда функциональных звеньев. В первом акустическом звене в результате взаимодействия конструкции микрофона и звукового поля формируется механическая сила, зависящая от громкости звука, частоты звукового сигнала, размеров и формы корпуса микрофона и его акустических входов, расстояния между ними и угла падения звуковой волны относительно оси микрофона. Первое звено определяет характеристику направленности микрофона и по существу представляет собой акустическую антенну.
Второе звено обеспечивает преобразование механической силы акустической волны в колебания подвижной части микрофона — мембраны. Его свойства определяются расположением, величиной и частотной зависимостью входящих в него акусто-механи- ческих элементов. Это звено определяет амплитудно-частотную характеристику (АЧХ) микрофона.
Третье звено представляет собой электромеханический преобразователь колебаний мембраны в электрический сигнал и определяет чувствительность микрофона. Четвертое электрическое звено выполняет функцию согласования преобразователя с последующей электрической цепью и характеризуется внутренним или выходным'сопротивлением микрофона как источника сигнала.

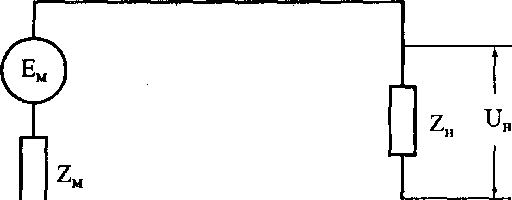

При подключении микрофона к входным цепям усилителя (нагрузке) с комплексным сопротивлением Zh напряжение на нем равно Uh = EMZn / (Zm + Zn), где Ем и Zm — выходные напряжения и сопротивление микрофона (рис. 15.2).
т
Рис.
15.2.
Эквивалентная электрическая схема
микрофона
Напряжение на нагрузке максимально, т. е. Uh —► Ем, при ZM« Zh . Следовательно, для повышения напряжения на нагрузке необходимо выполнить условие Zn» Z .

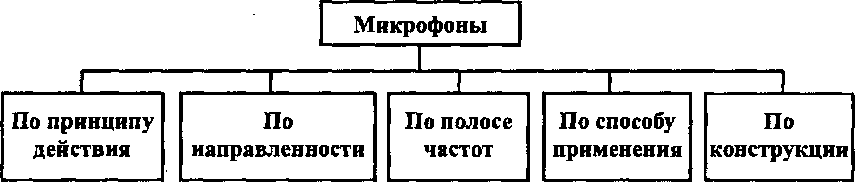

Микрофоны классифицируются по различным признакам, указанными на рис. 15.3.
угольные;
—ненаправленные; —узкополос-
—воздушные; —широкого
электродина-
—односторонней ные; —гидро-акусти-
применения; мические; направленности;
—широко- ческие; —специальные;
конденсатор-
— двусторонней полосные — контактные
— камуфлированные; направленности;
ные
■— электретные;
— острой направлен- ■— пьезоэлектри-
ности ческие
Рис. 15.3. Классификация микрофонов
Угольный (порошковый) микрофон, впервые созданный в 1879 г. русским инженерном М. Михальским, представляет собой круглую коробочку с гранулированным древесным углем, закрываемую тонкой металлической упругой крышкой— мембраной. К электроду, укрепленному на дне коробочки, и мембране подводится постоянное напряжение, под действием которого в массе угольного порошка протекает электрический ток. Принцип работы угольного микрофона основан на изменении под действием акустической волны сопротивления угольного порошка, находящегося между мембраной и неподвижным электродами. Акустическая волна приводит мембрану микрофона в колебательное движение, вследствие чего изменяется степень сжатия угольного порошка и площадь соприкосновения его гранул друг с другом. В результате этого сопротивление порошка и сила протекающего через него тока меняются в соответствии с громкостью звука, т. е. производится амплитудная модуляция электрического тока. Номинальное сопротивление угольного микрофона зависит от зернистости и технологии обработки порошка и других факторов. Это сопротивление может составлять у низкоомных микрофонов 35-65 Ом, сред- неомных — 65-145 Ом и высокоомных — 145-300 Ом. Угольные микрофоны имеют низкую стоимость, высокую чувствительность, обеспечивают возможность без дополнительного усиления передачу электрических сигналов на большие (десятки км) расстояния. Это обстоятельство обуславливает широкое применение угольных микрофонов в проводной телефонной связи. Однако они узкополосные и для передачи более широкополосных, чем речь, акустических сигналов не применяются.
Конструкция электродинамического микрофона, изобретенного американскими учеными Э. Венте и А. Терас в 1931 г., аналогична конструкции электродинамического громкоговорителя. В нем катушка из тонкой проволоки жестко связана с мембраной из полистирольной пленки или алюминиевой фольги и постоянно находится в воздушном зазоре постоянного магнита. При колебаниях катушки в ней возникает ЭДС, значение которой пропорционально громкости звука. Динамические микрофоны относительно просты, надежны в работе в широком диапазоне температур и влажности, устойчивы к сотрясениям и широко применяются в различной звукоусилительной и звукозаписывающей аппаратуре.
В электромагнитном микрофоне в результате колебаний мембраны из ферромагнитного материала в обмотке неподвижной катушки с сердечником, по которой протекает постоянный ток, возникает ЭДС индукции, величина которой эквивалентна интенсивности звука.
Конденсаторный микрофон, изобретенный американским ученым Э. Венте в 1917 г., представляет собой капсюль, состоящий из двух параллельно расположенных пластин — электродов, один из которых массивный, другой — тонкая мембрана. Электроды образуют конденсатор, емкость которого зависит от площади пластин и расстояния между ними. К электродам подводится через резистор поляризующее постоянное напряжение. При воздействии на мембрану звуковых волн изменяются расстояния между электродами и, соответственно, емкость конденсатора. В результате этого через резистор протекает ток, амплитуда которого пропорциональна звуковому давлению на мембрану. При расстоянии между обкладками 20-40 мкм и поляризующем напряжении в несколько десятков вольт чувствительность микрофона достигает 10-20 мВ/Па.
Разновидностью конденсаторного микрофона является элект- ретный микрофон, мембрана которого выполнена из полимерных материалов (смол), способных в сильном электрическом поле и при высокой температуре заряжаться и сохранять электрический заряд продолжительное время. Такие материалы называют электретами. Мембрана из электрета металлизируется, между пластинами после заряда возникает разность потенциалов 45-130 В. Электретные микрофоны не нуждаются во внешнем источнике и широко применяются в звукозаписывающей аппаратуре, в том числе для негласного подслушивания.
Действие пьезоэлектрического микрофона основано на возникновении ЭДС на поверхности пластинок из пьезоматериала, механически связанных с мембраной. Колебания мембраны под давлением акустической волны передаются пьезоэлектрической пластине, на поверхности которой возникают заряды, величина которых соответствует уровню громкости акустического сигнала.
По направленности микрофоны разделяются на ненаправленные, односторонней, двухсторонней и острой направленности. Направленность микрофона определяется по уровню сигнала на его выходе в зависимости от поворота микрофона по отношению к источнику акустической волны в горизонтальной и вертикальной плоскостях. Ширина диаграммы направленности микрофона оценивается в градусах на уровне 0,5 (0,7) от максимальной мощности (амплитуды) электрического сигнала на его выходе. Чем меньше ширина диаграммы направленности микрофона, гсм меньше помех попадает на его мембрану из направлений, отличающихся от направления на источник акустического сигнала с информацией. Ширина диаграммы направленности микрофонов острой направленности составляет несколько десятков градусов. Пространственное ограничение помех повышает отношение сиг-
нал/помеха на мембране микрофона.
Частотные искажения при преобразовании акустической волны в электрический сигнал определяются неравномерностью частотной характеристики микрофона. Она описывается отклонением в процентах или дБ уровня спектральных составляющих звукового сигнала на выходе преобразователя по отношению к уровню спектральных составляющих входного сигнала.
По диапазону частот микрофоны разделяются на узкополосные и широкополосные. Узкополосные микрофоны предназначены для передачи речи. Широкополосные микрофоны имеют более широкую полосу частот и преобразуют колебания в звуковом и частично ультразвуковом диапазонах частот.
По способу применения микрофоны разделяются на воздушные, гидроакустические (гидрофоны) и контактные. Контактные микрофоны предназначены для приема структурного звука. Например, контактный стетоскопный микрофон UM 012, прикрепленный к стене помещения, позволяет прослушивать разговоры в соседнем помещении при толщине стен до 50 и более см. Модификацией контактных микрофонов являются ларингофоны и остеофоны, воспринимающие и преобразующие в электрические сигналы механические колебания (вибрации) связок и хрящей гортани или кости черепа говорящего. Они встраиваются в шлемы летчиков и танкистов для обеспечения связи в условиях повышенного акустического шума среды.
По конструктивному исполнению микрофоны бывают широкого применения, специальные миниатюрные и специальные субминиатюрные, применяемые в различных закладных устройствах.
Возможности микрофонов определяются следующими характеристиками:
чувствительностью на частоте акустической волны 1000 Гц;
диаграммой направленности;
диапазоном воспроизводимых частот колебаний акустической волны;
неравномерностью частотной характеристики;
масса-габаритными характеристиками.
Чувствительность —один из основных показателей микрофона и оценивается коэффициентом преобразования давления акустической волны в уровень электрического сигнала. Так как чувствительность микрофона для разных частот акустических колебаний различная, то она определяется на частоте 1000 Гц. Измерения проводятся для акустической волны, направление распространения которой перпендикулярно поверхности мембраны, в вольтах или милливольтах на паскаль (В/Па, мВ/Па). Чувствительность микрофона зависит в основном от параметров физических процессов в акустоэлектрических преобразователях и площади мембраны микрофона.
Чувствительность микрофона повышается с увеличением площади мембраны приблизительно в квадратичной зависимости. Например, чувствительность конденсаторного микрофона с диаметром мембраны 6 мм составляет 1,5-4 мВ/Па, для диаметра 12 мм - 12,5 мВ/Па, а при диаметре 25 мм она увеличивается до 50 мВ/Па.
Электрические сигналы на выходе микрофонов, используемых для добывания информации, в селективном усилителе обрабаты- наются и усиливаются до величины, необходимой для их записи с помощью аудиомагнитофона или преобразования в акустический сигнал для обеспечения восприятия информации человеком.
Обобщенные характеристики акустических микрофонов приведены в табл. 15.1 [3].
Таблица
15.1
Характеристики'.
№ п/п
Тип
микрофона
диапазон
частот, Гц
неравномерность
АЧХ; дБ
чувствительность
на /= 1000 Гц, Вл^/н
1
2
3
4
5
1
Угольные
порошковые
200-4000
20
1000
2
Электродинамические
30-15000
12
1
3
Электромагнитные
150-5000
20
5
29
Зак.
174
433
1
2
3
4
5
4
Конденсаторные
30-15000
5
5
(с
дополнитель
ным
источником
напряжения)
5
Электретные
20-18000
2
1
6
Пьезоэлектри
100-5000
15
50
ческие
Примечание.
Чувствительность микрофона приведена
в вольтах при площади мембраны 1 м2
и осевом давлении в 1 Ньютон (Н). В системе
СИ эта характеристика измеряется в
мВ/Па.
Как следует из этой таблицы, наиболее высокой чувствительностью обладают угольные микрофоны, что обеспечивает им столь длительное использование для передачи речевой информации по телефонным каналам связи. Однако остальные их характеристики (частотный диапазон и его неравномерность) невысокие. По совокупности показателей высокие характеристики имеют электродинамические и конденсаторные микрофоны. Электродинамические микрофоны широко используются для звукоусиления речи и музыки. Конденсаторные микрофоны в силу минимальной неравномерности их амплитудно-частотной характеристики применяют в метрологии для измерения акустических сигналов, а малые размеры электретных микрофонов способствуют их широкому применению в электронной носимой технике.
Увеличение дальности подслушивания акустической информации без повышения мощности ее источника, например громкости речи человека, достигается за счет повышения отношения сигнал/шум на входе акустического приемника. При этом под шумами имеются в виду не только акустические шумы других источников акустических сигналов, но и собственные тепловые шумы входных каскадов акустического приемника. Слуховая система молодого человека как акустический приемник может принимать акустическую информацию очень малой мощности, но вследствие очень широкой диаграммы направленности ушей (почти 180°) на барабанную перепонку приходят шумы со всех направлений. С возрастом чувствительность слуховой системы человека ухудшается.
Млекопитающие, для которых звуки несут важную для жизни информацию, имеют уши с более узкой диаграммой направленнос- 11.ю и способностью изменять ее ориентацию в пространстве.
2В'
435
iRm/Rj
t
О
5 10 15 20 25 30
Лис.
15.4.
Зависимость относительной дальности
микрофона от коэффициента его
направленного действия
Величины RM и Rg на рисунке обозначают дальность подслушивания микрофоном и ушами человека соответственно. В качестве Микрофона рассматривается гипотетический микрофон с чувствительностью, равной пороговой чувствительности слуховой системы человека.
Различают следующие типы остронаправленных микрофонов: 1
параболические;
трубчатые;
плоские;
градиентные.
Параболический остронаправленный микрофон содержит Отражатель звука параболической формы из оптически прозрач
ного или непрозрачного материала диаметром 20-50 см, в фокусе которого- размещается мембрана микрофона. Звуковые волны с осевого направления отражателя суммируются в фокусе параболического отражателя — на мембране микрофона. Акустические сигналы, распространявшиеся с иных направлений, фокусируются вне мембраны, тем дальше от нее, чем больше угол их прихода по отношению к оси отражателя. Коэффициент направленного действия параболического микрофона можно оценить по формуле: Gn = 4лМ2 / %2, где d — диаметр отражателя, "к — длина волны звука. Например, для d = 30 см и звука на f = 1000 Гц (к = 34 см) G„ ~ 24 дБ. Для сравнения, среднее значение G0 ушей человека оценивается величиной всего в 6 дБ.
Трубчатый (интерференционный, «бегущей волны») остронаправленный микрофон состоит из одной трубки длиной 0,2- 1 м и толщиной 10-30 мм или набора трубок, длины которых пропорциональны длинам волн спектральных составляющих акустического сигнала. В торце трубок укрепляется мембрана микрофона. Принцип действия однотрубчатого микрофона иллюстрируется на рис. 15.5.
