12.4. Предотвращение утечки информации по цепям электропитания и заземления

Меры по предотвращению утечки защищаемой информации по цепям электропитания должны:

• устранить проникновение сигналов с защищаемой информации через блоки электропитания основных технических средств и систем в цепи электропитания;

• снизить до допустимого уровня наводки НЧ и ВЧ излучений с защищаемой информацией на провода цепей электропитания;

• подавить электрические сигналы в цепях электропитания до выхода их из контролируемой зоны.

Гальваническая связь блока питания с информационными бло­ками РЭС обеспечивается через фильтр низкой частоты, который уменьшает до приемлемых значений уровень переменной состав­ляющей напряжения с выхода блока питания РЭС. Чем меньше ве­личина переменной составляющей (пульсаций), тем выше качество блока питания. Однако снижение коэффициента пульсации связа­но с резким ростом затрат и увеличением масса-габаритных харак­теристик блока питания. Для допустимых значений пульсации на­пряжения типовых блоков питания полоса его пропускания AF со­ставляет около 30 Гц. При таком значении возможно пропускание огибающей речевого сигнала в цепи электропитания. Уменьшение AF достигается с помощью:

• дополнительных стабилизаторов в блоке питания;

• мотор-генератора;

• автономных источников питания (аккумуляторов, дизель-гене­раторов).

Мотор-генератор представляет собой генератор электричес­кого тока, вращение ротора которого обеспечивается электричес­ким двигателем, питаемым от первичного источника переменного тока. Полоса пропускания мотор-генераторов составляет доли Гц, что исключает проникновение информации от потребителя элект­ропитания к первичному источнику. Мощность мотор-генераторов составляет 8-75 кВА.

Для устранения проникновения опасных сигналов в цепи элек­тропитания через емкостные и индуктивные связи блока питания применяют способы, направленные на снижение значений этих па­

разитных связей. С этой целью изменяют компоновку (взаимное расположение) деталей блока питания таким образом, чтобы ми­нимизировать длину токопроводящих параллельных элементов и увеличить между ними расстояние, а также экранируют излучаю­щие поля детали. Наибольшие паразитные связи возникают меж­ду первичной и вторичной обмотками силового трансформатора, преобразующего напряжения первичного источника питания в на­пряжения питания элементов схемы радиоэлектронного средства. С целью снижения их до допустимых значений применяют следу­ющие способы: t

• первичную и вторичную обмотку располагают на разных час­тях магнитопровода сердечника трансформатора;

• между первичной и вторичной обмотками, размещаемыми на одной катушке, устанавливается заземленный экран из медной фольги толщиной не менее 0,2 мм;

• первичная обмотка размещается в заземленном экране;

• обмотки трансформатора размещаются в индивидуальные за­земленные экраны, между которыми также устанавливается за­земленный экран.

В первом варианте снижается кпд трансформатора из-за допол­нительного рассеяния магнитного поля первичной обмотки в воз­духе. Экран преобразует паразитную емкость между проводами обмоток в паразитные емкости между этими проводами и зазем­ленным экраном. Чтобы исключить образование вокруг магнито­провода короткозамкнутого витка из экрана, в котором в результа­те магнитной индукции поля первичной обмотки возникнут боль­шие вихревые токи, между концами экрана оставляют воздушный зазор с очень высоким сопротивлением.

В целях активного подавления опасных сигналов, проникаю­щих через блоки питания и наводимые в проводах силовых кабе-' лей, цепи электропитания зашумляют. Для этого подается в прово­да силовых кабелей речеподобный шумовой сигнал, который фор­мируется из белового шума с помощью соответствующих филь­тров.

377

Для исключения распространения высокочастотных опасных сигналов по цепям электропитания при их выводе из выделенных помещений устанавливаются фильтры питания, линейные и развя­зывающие сетевые фильтры. Фильтры питания обеспечивают за-

24 Зак. 174

тухание опасных сигналов в полосе 20 кГц-1 ГГц не менее 60 дБ. Они выпускаются на рабочее напряжение 127-500 В и рабочий ток 1-70 А. Так как в фильтрах, пропускающих большой ток, применя­ются индуктивности (катушки) из толстого провода, то вес их мо­жет достигать десятки кг.

Кроме указанных технических мер для предотвращения утеч­ки информации по цепям электропитания необходимо обеспечить следующие требования и рекомендации к системе электропитания организации:

• электрические установки и кабели должны быть установлены в пределах контролируемой зоны;

• на объектах 1-й категории электропитание осуществляется от устройств, обеспечивающих электромагнитную развязку сети электропитания от промышленной электросети, в том числе сертифицированные агрегаты бесперебойного питания, 4-про- водные сетевые помехоподавляющие фильтры, системы двига­тель-генератор;

• на объектах 2-й категории электропитание производится через сертифицированные сетевые помехоподавляющие фильтры и (или) проводится активное зашумление цепей электропитания;

• на объектах 3-й категории электропитание может осущест­вляться от подстанции в контролируемой зоне без дополнитель­ных мер;

• на объектах 2-й и 3-й категорий допускается электропитание от трансформаторной подстанции, размещенной за пределами кон­тролируемой зоны, но при использовании сертифицированных 4-проводных помехоподавляющих фильтров или систем актив­ного зашумления;

• подача электроэнергии от трансформаторной подстанции до си­ловых щитов производится экранированным силовым кабелем, а распределительные устройства и силовые щиты закрываются на замок и опечатываются.

Меры по предотвращению утечки информации по цепям за­земления направлены на снижение величины паразитной гальва­нической связи между заземляемыми радиоэлектронными средст­вами и уменьшением площади магнитных рамок, образуемых це­пями заземления. При этом эти используемые меры не должны уве­личивать сопротивление цепей заземления.

а)

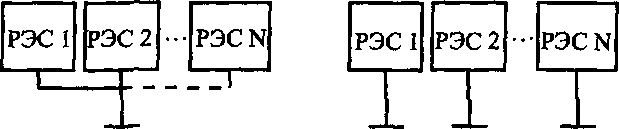

При выборе схемы заземления следует учитывать, что наибо­лее часто используемое последовательное заземление (рис. 12.6 а)) имеет наибольший коэффициент гальванической паразитной свя­зи. Низкочастотные средства, размещенные на небольшом рас­стоянии друг от друга, рекомендуется заземлять в одной точке (рис. 12.6 б)), в остальных случаях целесообразно применять мно­готочечное заземление (рис. 12.6 в)).

б)

РЭС 2

РЭС 1

РЭС

P3CN

err.

') г)

Рис. 12.6. Типы заземления радиоэлектронных средств

С целью исключения снятия информации с токов, растекаю­щихся в земле, заземлители размещаются внутри контролируемой

зоны на удалении не менее 2-3 м от ее границы (забора).

Вопросы для самопроверки

1. Условия эффективного экранирования электрического поля.

2. Условия эффективного экранирования магнитного поля на низ­ких частотах.

3. Условия эффективного экранирования магнитного поля на вы­соких частотах.

4. Условия эффективного экранирования электромагнитного поля.

5. Особенность экранирования несимметричного кабеля.

6. Каким образом производится симметрирование кабелей?

7. Меры по предотвращению утечки защищаемой информации по цепям электропитания.

8. Требования к средствам электропитания объектов 1-3 категорий.

9. т

   Каким образом предотвращают утечку информации по цепям заземления радиоэлектронных средств?
