- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
16.3. Средства наблюдения в радиодиапазоне
Радиолокационное и радиотеплолокационное наблюдение осуществляется в радиодиапазоне электромагнитных волн с помощью способов и средств радиолокации и радиотеплолокации.
Для получения радиолокационного изображения в радиолокаторе формируется зондирующий узкий, сканирующий по горизонтали и вертикали, луч электромагнитной волны, которым облучается пространство с объектом наблюдения. Отраженный от поверхности объекта радиосигнал принимается радиолокатором и модулирует электронный луч электронно-лучевой трубки его индикатора, который, перемещаясь, синхронно с зондирующим лучом «рисует» на экране изображение объекта. Принципы радиолокационного наблюдения показаны на рис. 16.6.

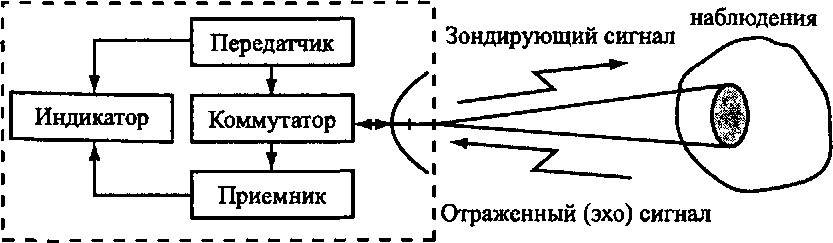

Рис.
16.6.
Принципы радиолокационного наблюденияРадиолокационная станция Объект
Так как в радиолокаторе для передачи и приема используется одна и та же антенна, то при излучении коммутатор подключает к антенне передатчик, а при приеме — приемник. Момент излучения фиксируется на индикаторе РЛС в качестве точки отсчета для измерения дальности нахождения объекта. Расстояние до объекта равно половине пути, который проходит электромагнитная волна за время между моментами излучения зондирующего сигнала и приема отраженного от объекта сигнала.
Радиолокационное изображение существенно отличается от изображения в оптическом диапазоне. Различие обусловлено разными способами получения изображения и свойствами отражающей поверхности объектов в оптическом и радиодиапазонах.
Отражательная способность объекта в радиодиапазоне зависит не только от его геометрических размеров, но и от электропроводности его поверхности и конфигурации поверхности по отношению к направлению зондирующего луча радиолокатора. Если участок электропроводящей поверхности (металла, пленки воды) перпендикулярен направлению падающей на него электромагнитной волны радиолокационной станции, то большая часть ее энергии переотразится в сторону приемной антенны радиолокатора и будет визуализирована на его экране в виде яркой («блестящей») точки. При увеличении угла между зондирующим лучом и плоскостью участка поверхности объекта энергия поля у приемной антенны локатора будет уменьшаться вплоть до ее отсутствия. Следовательно, изображения на экране радиолокатора одного и того же объекта будут различаться при наблюдении его под разными углами. Отражающая способность объекта со сложной конфигурацией поверхности оценивается показателем, который называется эффективной поверхностью рассеяния (ЭПР), измеряется в м2 и обозначается символом о.
Основными показателями радиолокационных средств наблюдения являются:
дальность наблюдения;
разрешающая способность на местности.
Дальность радиолокационного наблюдения зависит от излучаемой радиолокатором энергии (мощности передатчика локатора) и характеристик среды распространения электромагнитной волны. Ослабление электромагнитной волны зависит от дальности распространения и поглощения ее в среде. Чем короче длина волны, тем больше она затухает в атмосфере. Но одновременно тем выше может быть обеспечена разрешающая способность радиолокатора на местности.
Разрешение радиолокатора на местности определяется величиной пятна, которое создает луч радиолокационной станции на поверхности объекта или местности. Пятно тем меньше, чем
уже диаграмма направленности антенны радиолокатора. Ширина диаграммы направленности антенны, в свою очередь, обусловлена соотношением геометрических размеров конструкции антенны и длины волны. Кроме того, следует иметь в виду, что электромагнитная волна отражается от объекта или его деталей, если их размеры превышают длину волны. Если размеры их значительно меньше, то волна эти объекты огибает. В связи с этими соображениями наиболее широко в радиолокации применяется сантиметровый диапазон с тенденцией перехода в мм-диапазон.
Наземные радиолокаторы бывают малой, средней, большой дальности и сверхдальнего действия. РЛС малой дальности применяют для обнаружения людей и транспортных средств на расстоянии в сотни метров, средней — единицы км, большой — десятки км. Точность определения координат наземных РЛС составляет по дальности 10-20% и около градуса по азимуту.
Сверхдальние (загоризонтные) РЛС используют эффект, открытый в 60-е годы Н. И. Кабановым. Этот эффект состоит в распространении радиоволн в декаметровом диапазоне на большие расстояния не только в прямом, но и обратном направлениях. Отражаясь от объектов на земной поверхности на удалении 800- 4000 и более км от РЛС, электромагнитные волны, несущие информацию о демаскирующих признаках объектов, принимаются и регистрируются приемником радиолокатора. Но из-за нестабильности ионосферы разрешение таких РЛС значительно хуже, чем у над- горизонтных радиолокаторов.
Повышение разрешающей способности радиолокаторов без значительного увеличения размеров антенны, что особенно важно для воздушного и космического радиолокационного наблюдения, обеспечивается в радиолокационных станциях бокового обзора (РЛС БО). Они размещаются на самолетах и разведывательных КА.
В РЛС БО применяются два вида антенн: радиолокационные вдольфюзеляжные (РФА) и с синтезированной аппертурой (РСА).
497
33 Зак. 174
10-15 м. Такая антенна создает узкую (в доли градусов) диаграмму направленности в горизонтальной плоскости и широкую — в вертикальной. Антенна формирует один или два (при обзоре двух сторон) луча, направленных перпендикулярно линии полета самолета V (см. рис. 16.7).

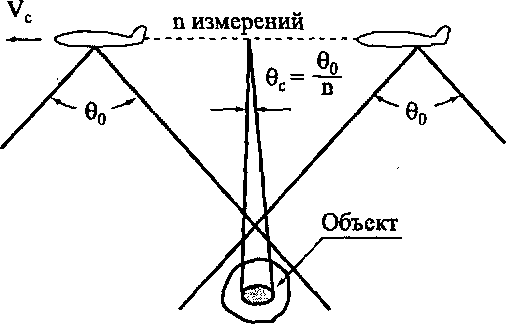

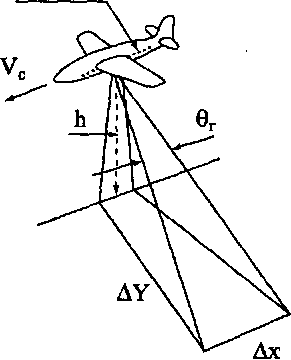

а) Вдольфюзеляжная б) Антенна с синтезированной
антенна апертурой
Рис. 16.7. Принципы работы радиолокатора бокового обзора
Излученный антенной РЛС БО радиоимпульс облучает участок местности шириной Дх и длиной Ду. При полете самолета по прямолинейной траектории луч РЛС перемещается вместе с самолетом, а на индикаторе РЛС формируется изображение полосы местности, параллельной траектории полета самолета.
Особенностью бокового обзора является"невозможность просмотра полосы местности под самолетом и ухудшение линейного разрешения пропорционально увеличению боковой дальности от самолета.
кой антенной решетки. В результате запоминания сигналов, последовательно принимаемых антенной в п точках траектории полета самолета, и их когерентного суммирования достигается эффект, аналогичный приему п элементами физической антенной решетки. Размер решетки (синтезированной апертуры) соответствует длине участка траектории, на котором производится запоминание и когерентное суммирование сигналов. Ширина диаграммы направленности в горизонтальной плоскости синтезированной антенны РЛС в п раз меньше ширины диаграммы физической антенны, установленной на самолете или КА. Используя этот метод, можно увеличить разрешающую способность РЛС по азимуту в 100 и более раз.
При наблюдении земной поверхности с помощью РЛС с РСА предъявляются жесткие требования к прямолинейности траектории полета самолета, к стабильности амплитудно-фазовых характеристик приемно-передающего тракта РЛС и устройств обработки сигналов, параметров среды распространения и характеристик отражения радиоволн наблюдаемыми объектами. Для цифровой обработки сигналов требуется также высокая производительность и большой объем памяти бортового компьютера.
Наряду с тенденцией уменьшения длины волны радиолокатора для повышения его разрешающей способности применяются РЛС в дециметровом и метровом диапазонах волн. Главное преимущество волн с более низкими частотами — существенное увеличение их проникающей способности. Для сухой почвы она может достигать нескольких метров. Это позволяет наблюдать сигналы, отраженные не только от поверхности Земли или объекта, но и различными неоднородностями в глубине. Появляются дополнительные демаскирующие признаки объектов и возможность их наблюдения при маскировке, например, естественной растительностью.
Эти свойства электромагнитной волны реализуются в радиолокационной станции подповерхностной радиолокации, называемой георадаром. Антенна георадара излучает сверхкороткие электромагнитные импульсы длительностью в доли и единицы наносекунды. Центральная частота и длительность импульса определяются исходя из необходимой глубины зондирования и разрешающей способности георадара. В диапазоне 0-500 МГц глубина зондирования составляет единицы м, а разрешающая способность — десятки см. На более высоких частотах (около 1000 МГц) глубина зондирования уменьшается до долей м, но разрешающая способность увеличивается до единиц см. Георадары активно используются во многих сферах деятельности — в геологии, строительстве, экологии, оборонной промышленности и др., в том числе при поиске тайников, захоронений, подкопов.
Прием слабых тепловых радиоизлучений материальных тел (объектов) обеспечивает пассивная радиолокация или радиотепло- локация. Мощность излучения объектов в радиодиапазоне с приемлемой погрешностью определяется по формуле Релея—Джинса, в соответствии с которой энергетическая плотность (мощность в Вт на м2) излучения пропорциональна температуре в °К и обратно пропорциональна квадрату длины волны.
Радиотеплолокационное наблюдение объектов осуществляется с помощью специальных радиоприемных средств, называемых радиометрами. В радиометре производится суммирование тепловых радиоизлучений элементов поверхности объекта наблюдения и усиление суммарного сигнала, его детектирование, усиление видеосигнала и формирование радиотеплолокационного изображения на индикаторе (экране) аналогично формированию изображения на индикаторе радиолокационной станции. В связи с тем что параметры антенны радиометра оказывают более существенное влияние на его дальность и разрешение, к антенне радиометра предъявляются более жесткие требования к максимуму коэффициента усиления и минимуму уровня боковых лепестков. Применяются зеркальные параболические, линзовые и многоэлементные антенны.
Для снижения собственных тепловых шумов во входных каскадах радиометра используются слабошумящие квантомеханичес- кие и параметрические усилители, различные способы компенсации помех в цепях радиометра и др.
Учитывая невысокие по сравнению с активной радиолокацией дальность и разрешение радиометров, возможности радиотеплоло- кации по добыванию видовых демаскирующих признаков весьма ограничены.
