Микрофон

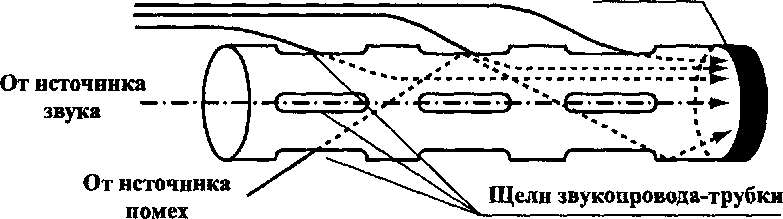

Рис. 15.5. Принцип действия трубчатого микрофона

Трубка-звуковод имеет щелевые отверстия, размещенные ря­дами по длине трубки. Когда ось трубки направлена на источник звука, то акустические волны от него, проникающие в трубку через ее открытый торец и щели, складываются на мембране микрофона в фазе, так как проходят приблизительно одинаковый путь. Фазы акустических волн с иных направлений имеют на мембране микро­фона различные фазы, вплоть до противоположной. В результате этого диаграмма направленности трубчатого микрофона сужается. Коэффициент направленного действия такого микрофона длиной

L при условии, что L > X, оценивается формулой GT ~ 4L / X. Для L = 1 м и f = 1000 Гц GT ~ 12 дБ.

Плоский микрофон представляет собой фазированную акус­тическую решетку, в узлах которой размещаются микрофоны и сиг­налы которых суммируются на входе усилителя. Конструктивно он представляет плоскую поверхность с вмонтированными в нее микрофонными капсулями, образующими обычно матрицу 3 х 3. Когда поверхность решетки перпендикулярна направлению на ис­точник звука, то фазы электрических сигналов совпадают и сум­марный сигнал максимален. При отклонении угла прихода акус­тических волн от нормального к поверхности мембран микро­фонов между сигналами от разных микрофонов возникает раз­ность фаз из-за различий длин путей от источника к разным мик­рофонам. Уровень суммарного сигнала снижается, что приводит к уменьшению ширины диаграммы направленности микрофона. Коэффициент направленного действия такого микрофона опреде­ляется по формуле: Gnj] = 4nS / X2, где S — площадь поверхности, занимаемой микрофонами. Поверхность плоского направленного микрофона встраивается в стенку атташе-кейса или в жилет, носи­мый под рубашкой и пиджаком. Например, направленный микро­фон с акустической решеткой, размещенный на внутренней повер­хности верхней крышки кейса, имеет ширину диаграммы направ­ленности около 35°. Принятая речевая информация может быть за­писана на диктофон в кейсе или ретранслироваться с помощью пе­редатчика на достаточно большое расстояние.

В градиентных микрофонах в отличие от плоского микрофо­на, в котором производится сложение акустических сигналов с эле­ментов приемной фазированной решетки, сигналы соседних эле­ментов вычитаются. В результате этого диаграмма направленнос­ти имеет вид cos Q, где Q — угол прихода акустической волны от­носительно оси микрофона. Коэффициент направленного действия и чувствительность такого микрофона невелики, но в простейшем варианте (2 микрофона) имеют малые размеры.

Рекламируемые возможности по дальности подслушивания направленных микрофонов (до 500 и более метров) завышают­ся. Из кривой на рис. 15.4 следует, что реальная дальность подслу­шивания речевой информации на улице города при коэффициенте направленного действия микрофона 15-20 дБ составляет 10-20 м при дальности непосредственного подслушивания всего 2-4 м. Реальная дальность подслушивания зависит не только от громкос­ти источника звука, его коэффициента направленного действия, но и уровня акустических помех. С учетом имеющихся противоречи­вых данных предполагается, что максимальная дальность подслу­шивания разговора с помощью остронаправленных микрофонов может достигать 50-100 м.

Для снятия информации с акустической волны, распространя­ющейся в твердой среде, применяется акселерометр. Он преобра­зует структурный звук в электрический сигнал, величина которого пропорциональна амплитуде смещения частиц твердого вещества, скорости или ускорения его частиц при распространении струк­турного звука. В широко распространенных пьезоэлектрических акселерометрах одна или две пластины из пьезоэлемента размеща­ются между основанием, прикрепляемым к вибрирующей поверх­ности, и массивной накладкой (рис. 15.6).
