- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
15.3. Закладные устройства
С целью существенного повышения дальности подслушивания широко применяются закладные устройства (закладки, радиомикрофоны, «жучки», «клопы»). Эти устройства перед подслушиванием скрытно размещаются в помещении злоумышленниками или привлеченными к этому сотрудниками организации, проникающими под различными предлогами в помещение. Такими предлогами могут быть посещения руководства или специалистов посторонними лицами с различными предложениями, участие в совещаниях, уборка, ремонт помещения и технических средств и т. д.
Закладные устройства в силу большого разнообразия конструкций и оперативного применения создают серьезные-угрозы безопасности речевой и иной защищаемой информации в местах с ограниченным доступом.
441
28 Зак. 174
информации
Проводные
По виду первичного сигнала
Аппаратные
1
По
способу закрытия информации
По способу установки |
По режиму работы |
По диапазону частот |
По стабильности частоты сигнала |
По
питанию
нестабилизи- — с автономным — незакрытые; рованные; питанием; — закрытые
с «мягкой» — от сети; стабилизацией; —от аппарата;
кой» — от внешнего стабилизацией; источника
радиоизлучений
ляемые — инфракрасные
Рис. 15.7. Классификации закладных устройств
По виду носителя информации, распространяющейся от закладных устройств, их можно разделить на проводные и излучающие закладные устройства. Носителем информации от проводных закладок является электрический ток, который распространяется по электрическим проводам, а излучающие закладные устройства передают информацию с помощью радио- и ИК-сигналов.
с
заходом; — неуправ-
без
захода ляемые;
сакусто-
автоматом;
дистанционно
управ-
низкочастотные;
высокочастотные;
сверхвысоко-
— с частотные;
В зависимости от вида первичного сигнала проводные и излучающие закладные устройства делят на акустические и аппаратные. Акустические закладные устройства содержат микрофон, преобразующий акустические сигналы в электрические. Аппаратные закладки устанавливаются в телефонных аппаратах, ПЭВМ и других радиоэлектронных средствах. Входными сигналами для них являются электрические сигналы, несущие речевую информацию (в телефонных аппаратах), или информационные последовательности, циркулирующие в ПЭВМ при обработке конфиденциальной информации. В таких закладках отсутствует микрофон, что упрощает их конструкцию, и имеется возможность использовать для электропитания энергию средства, в котором установлена закладка. Информацию аппаратные закладки могут передавать по проводам — проводные аппаратные или с помощью радиосигналов —
изучающие аппаратные. Широко применяются проводные теле фонные закладные устройства, ретранслирующие по радиосигналу речевую информацию в телефонных линиях.
Проводные акустические закладки представляют собой: • субминиатюрные микрофоны, скрытно установленные в бытовых радио- и электроприборах, в предметах мебели и интерьера и соединенные тонким проводом с микрофонным усилителем или диктофоном, размещаемыми в других помещениях; миниатюрные устройства, содержащие микрофон, усилитель и формирователь сигнала, передаваемого, как правило, по телефонным линиям и цепям электропитания.
Проводные акустические закладки имеют высокую чувствительность и помехоустойчивость, но наличие дополнительного провода демаскирует закладки и усложняет их установку, в особенности в условиях дефицита времени. Поэтому такие закладки могут устанавливаться во время ремонта или в помещениях с возможностью достаточно простого и длительного доступа в них людей, например в номера гостиниц.
Закладки, использующие санкционированно проложенные провода (цепи электропитания и информационные линии), лишены этого недостатка. Поэтому они все шире применяются для передачи в пределах здания информации в места нахождения злоумышленника или его средства для записи или ретрансляции сигнала по радиоканалу. Эти закладные устройства устанавливаются в местах подключения проводов электропитания к выключателям и сетевым розеткам, в телефонных аппаратах или их розетках, а также внутри иных радиосредств.
Излучающие закладные устройства лишены недостатков проводных, но у них проявляется другой информативный демаскирующий признак — излучения в радио- и оптическом диапазонах.
Наиболее широко применяются акустические радиозакладки, позволяющие сравнительно просто и скрытно устанавливать их в различных местах помещения. Простейшая акустическая радиозакладка содержит (см. рис. 15.8) следующие основные устройства: микрофон, микрофонный усилитель, генератор несущей частоты, модулятор, усилитель мощности, антенну и источник электропитания.

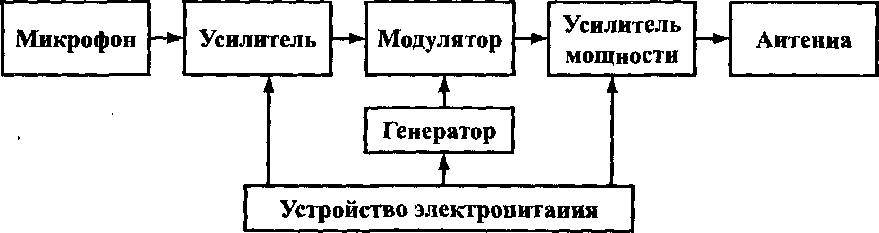

Рис.
15.8. Схема акустической
закладки
Микрофон преобразует акустический сигнал с информацией в электрический, который усиливается до уровня входа модулятора. В модуляторе производится модуляция колебания несущей частоты усиленным сигналом с микрофона, т. е. информация переписывается с низкочастотного носителя на высокочастотный носитель. Для обеспечения необходимой мощности излучения модулированный -сигнал усиливается в усилителе мощности. Электрическая схема современных закладных устройств все чаще дополняется устройствами, обеспечивающими тактическое закрытие передаваемой информации.
Излучение радиосигнала в виде электромагнитной волны осуществляется антенной, как правило, в виде отрезка провода. Для телефонных излучающих закладных устройств в качестве антенны используются провода телефонных линий. Так как антенны в виде кусков провода (диполей) или проводов линий плохо согласуются длинами волн генерируемых передатчиком колебаний, то лишь небольшая часть мощности электрических сигналов излучается в эфир.
В целях сокращения веса, габаритов и энергопотребления в радиозакладке указанные функции технически реализуются минимально возможным количеством активных и пассивных элементов. Простейшие закладки содержат всего один транзистор.
Установка закладных устройств возможна с заходом злоумышленника в помещение, где производится их размещение, или без захода. Первый вариант позволяет более рационально разместить закладку как с точки зрения энергетики, так и скрытности, но связан с повышенным риском для злоумышленника. Поэтому в случаях, когда создаются предпосылки для дистанционной (беззаходовой) установки закладки, их забрасывают в помещение или ими выстреливают из пневматического ружья или лука. Например, комплект PS фирмы Sipe Electronic состоит из специального бесшумного пневматического пистолета с прицельным расстоянием 25 м и радиозакладкой, укрепленной на стреле. Стрела после выстрела надежно прикрепляется с помощью присоски к поверхностям из металла, дерева, пластмассы, бетона и других гладких строительных и облицовочных материалов. Микрофон обеспечивает съем речевой информации с расстояния до 10 м, а передатчик — ее передачу на расстояние до 100 м.
По диапазону частот закладные устройства отличаются большим разнообразием. На ранних этапах использования закладных устройств частоты излучений их привязывали к частотам бытовых радиоприемников в УКВ-диапазоне. При массовом появлении у населения бытовых радиоприемников увеличилась опасность случайного перехвата сигналов радиозакладок посторонними лицами. Поэтому большинство типов современных закладок имеют более высокие частоты в УВЧ-диапазоне.
Для более 96% радиозакладок рабочие частоты сосредоточены в интервале 88-501 МГц, причем большая часть (52%) из них имеет частоты 373-475 МГц, около 42%— 92-169 МГц [4]. Наиболее интенсивно используется диапазон частот 450-475 МГц, в котором сосредоточены рабочие частоты 36% имеющихся на рынке радиозакладных устройств.
Продолжается тенденция дальнейшего повышения частот, в том числе с переходом в ГГц-диапазон. С увеличением частоты передатчика уменьшается уровень помех, что позволяет снизить мощность передатчика и, соответственно, его габариты, а также длину антенны. Кроме того, железобетонные стены помещений современных зданий экранируют излучаемое закладным электромагнитное поле тем больше, чем больше длина волны по отношению к линейным размерам ячейки железной арматуры стены. Поэтому с повышением частоты передатчика закладного устройства (уменьшением длины волны) экранирующий эффект арматуры железобетонной стены понижается, хотя затухание поля в бетоне несколько увеличивается.
В интересах повышения скрытности для излучающих закладных устройств осваивается ИК-диапазон. Однако в силу большего по сравнению с радиоволнами затухания ИК-лучей в среде распространения и необходимостью обеспечения прямой видимости между излучателем ИК-закладки и фотоприемником злоумышленника применение подобных закладных устройств ограничено.
Кроме диапазона частот на условия передачи закладкой информации влияет стабильность частоты ее передатчика. Для простых схемных решений передатчика закладки значения его частоты изменяются в значительных пределах в зависимости от температуры и питающего напряжения. Величина дрейфа рабочей частоты радиозакладок может достигать единиц МГц. В результате этого радиоприемник, настроенный на частоту радиозакладки, через некоторое время «теряет» радиосигнал. Это обстоятельство имеет важное значение для обеспечения автоматического приема сигналов радиозакладок, например, в случае, когда подслушивание производится аппаратурой в автомобиле при отсутствии в нем оператора. Частоты около половины предлагаемых на рынке радиозакладок стабилизируются.
Повышение стабильности частоты излучения обеспечивается путем применения в колебательном контуре генератора элементов со слабой температурной зависимостью, температурной компенсации, стабилизации питающих напряжений, включения в колебательный контур элементов, стабилизирующих его частоту.
Различают «мягкую» и «жесткую» стабилизацию. В закладных устройствах «мягкая» стабилизация со стабильностью частоты 10~3-10"4 достигается схемотехническими решениями (стабилизацией напряжения, температурной компенсацией и др.). Для большей стабильности частоты передатчика («жесткой», со стабильностью 10_5-10~6) в качестве стабилизирующих элементов используются пластины кристалла кварца. При установке кварца параллельно контуру генератора в нем возникают стабильные механические колебания, частота которых зависит от вида среза кристалла кварца, толщины и размеров его пластины. Резонансные электрические колебания в контуре существуют при равенстве частот колебаний кварца и контура. Стабилизация частоты излучения радиозакладки усложняет ее схему и увеличивает габариты передатчика, но существенно улучшает удобство работы.
Другой проблемой, возникающей при применении закладных устройств, является обеспечение их энергией в течение времени подслушивания. Возможности современной микроэлектроники по созданию миниатюрных закладных устройств ограничиваются, в основном, масса-габаритными характеристиками автономных источников питания (химических элементов). Микрогабаритные источники тока, широко применяемые в электронных часах, обеспечивают работу закладных устройств в течение короткого времени (десятков часов при минимально-допустимой мощности излучений для дальности до сотни метров). Для закладных устройств используются гальванические элементы (батареи и аккумуляторы) с высокой удельной емкостью. Усредненные характеристики таких элементов приведены в табл. 15.2.
Таблица 15.2
Тип элемента |
Напряжение, В |
Удельная емкость, Втч/кг |
Саморазряд, % в месяц |
Никель-кадмиевый (Ni-Cad) |
1,25 |
40-80 |
20 |
Никель-гидридный (Ni-MH) |
1,25 |
60-120 |
30 |
Литий-ионный (Li-Ion) |
3,6 |
110-160 |
до 10 |
Литий-полимерный (Li-Pol) |
3,6 |
100-130 |
до .10 |
Емкость гальванического элемента пропорциональна его габаритам и весу. Наиболее широко распространены цилиндрические гальванические элементы размером АА и AAA с диаметром 10,5 и 8,2 мм, высотой 44,5 и 40,2 мм соответственно. Кнопочные (в виде таблетки) гальванические элементы имеют диаметр 7,86- 16 мм и высоту 3,56-16,8 мм. Плоские элементы имеют габариты: длина 14,2-31 мм, высота 14-21,4 мм. В крупногабаритных закладных устройствах применяют ядерные источники электропитания с временем работы в десятки лет, но нуждающиеся в толстых и тяжелых экранах для защиты от радиоактивного излучения.
Радикально проблема электропитания закладных устройств и, соответственно, продолжительности их работы решается подключением закладных устройств к внешним источникам электропитания — к сети и цепям РЭС и других приборов, в которые устанавливаются закладные устройства. Широко применяются подобные закладные устройства в телефонных аппаратах, закамуфлированные под их элементы (конденсаторы, телефонные капсюли и др.), в тройниках для подключения нескольких приборов к одной розетке электросети. По оценке, приведенной в [4], в 75% закладных устройств используется автономное (батарейное) питание, 8% — питание от сети и 17% — питание от телефонной линии. Кроме того, энергия может подводиться извне путем облучения закладных устройств внешним электромагнитным полем. Возможность их непрерывной работы до момента обнаружения и изъятия объясняет все более широкое их распространение.
Увеличение времени эксплуатации и повышение скрытности работы закладного устройства достигаются также путем автоматического подключения к автономному источнику питания наиболее энергоемкого узла радиозакладки — передатчика только в период передачи речевой информации. Такая возможность реализуется в двух вариантах. В первом варианте в закладке устанавливается специальное устройство — акустический автомат (акустоав- томат), подключающее к источнику питания передатчик при приеме закладкой акустического сигнала.
В тишине, в ночное время во включенном состоянии (в «дежурном» режиме) находится лишь микрофонный усилитель с исполнительным электронным реле. При появлении в помещении акустических сигналов от разговаривающих людей реле по сигналу от микрофонного усилителя подключает передатчик и закладное устройство излучает радиосигналы с информацией. После прекращения разговора исходное состояние реле восстанавливается и излучение прекращается.
Во втором варианте дистанционно управляемые закладные устройства включаются на излучение по внешнему радиосигналу, подаваемому злоумышленником. Эти закладные устройства обеспечивают повышенную скрытность и более длительное время работы. Однако для их эффективного применения надо иметь дополнительный канал утечки сведений о времени циркулирования конфиденциальной информации в помещении, где установлено закладное устройство. Например, надо достаточно точно знать время, когда будут вестись в помещении конфиденциальные разговоры. Так как дистанционно управляемые закладки содержат устройство для приема управляющих радиосигналов, то они наиболее сложные и, следовательно, дорогие.
С целью дополнительного повышения скрытности работы закладных устройств все шире применяют преобразования сигналов, затрудняющих их обнаружение. По этому признаку закладные устройства делят на незакрытые и с техническим закрытием.
Жесткие требования к габаритам, массе, энергопотреблению закладных устройств ограничивают мощность излучения их передатчиков. Наиболее часто (более 80%) применяются радиомикрофоны, мощность излучения которых находится в интервале 3— 11 мВт, закладки с более высокой мощностью — до 22 мВт составляют менее 10% . Встречаются закладки и большей мощности излучения (до 200 мВт и более), однако их доля крайне незначительна. Малая мощность излучения передатчиков радиозакладок определяет относительно небольшую дальность приема их сигналов. Около 75% образцов обеспечивает функционирование канала на расстояниях 50-350 м, 16% — на расстояниях 460-600 м, 7% — на расстояниях 740-800 м и только около 2% — на расстоянии до 1000 и более метров. Указанные пропорции со временем меняются, но их характер сохраняется.
В общем случае технические данные закладных устройств находятся в следующих пределах:
частотный диапазон — 27-900 МГц;
мощность — 0,2-500 мВт;
дальность — 10-1500 м;
время непрерывной работы — от нескольких часов до нескольких лет;
габариты — 1-8 дм3; ; * вес — 5-350 г.
Основная проблема оперативного применения закладных устройств заключается в рациональном размещении их в помещении или в радиоэлектронном средстве. Рациональность достигается при обеспечении:
поступления на вход закладки сигнала с характеристиками, необходимыми для качественной передачи звуковой или иной информации;
• скрытности размещения и работы закладки, по крайней мере, в течение времени подслушивания интересующей злоумышленника информации.
Эффективность выполнения этих условий зависит от удаленности места установки закладки от источников звука и наличия между ними звукопоглощающих и звукоизолирующих экранов, от чувствительности микрофона, размеров и параметров акустики, прежде всего, от времени реверберации помещения и времени, которым располагает злоумышленник для установки. Чувствительность современных малогабаритных микрофонов обеспечивает достаточно качественный прием акустических сигналов на удалении до 10-15 м при отсутствии экранов на пути распространения акустической волны. На качество речи, ретранслируемой закладным устройством, влияют:
соотношение сигнал/шум на входе микрофонного усилителя закладного устройства;
время реверберации помещения, в котором установлено закладное устройство.
При малом времени реверберации на микрофон закладки поступает прямая акустическая волна, ослабленная расстоянием и экранами, маскирующими закладку. При большом времени уровень сигнала на мембране увеличивается за счет энергии переотраженных волн, но вследствие сложения на мембране волн, соответствующих разным звукам, ухудшается разборчивость ретранслируемой речи. Эти факторы влияют на качество восприятия такой речи человеком, но в меньшей степени, чем при ретрансляции ее закладными устройствами.
Несмотря на сравнительно малые размеры и вес закладных устройств, они могут быть обнаружены при тщательном визуальном осмотре помещения. С целью продления времени их оперативного использования, а также приближения микрофонов к источнику звука закладные устройства камуфлируют под предметы, не вызывающие подозрение у окружающих людей. Трудно назвать предметы личного пользования, средства оргтехники, средства бытовой радиоэлектроники, в которые не устанавливались бы различные устройства для подслушивания. Некоторые из таких средств подслушивания приведены в табл. 15.3.
Наименование средства |
Тип, фирма |
Характеристики средства |
Радиопередатчики в: |
ELECTRONIC: |
|
стакане |
РК535 |
65 х 100 мм, 210 г, солнечные батареи |
пепельнице |
PK565-S |
90 х 45 мм, 480 г, солнечные батареи |
подсвечнике |
РК580 |
100 х 175 мм, 650 г, солнечные батареи |
калькуляторе |
PK620-S |
135 х 100 мм, радиус действия 150-200м |
розетке электропитания |
РК550 |
140 х 60 х 40 мм, 380 г, дальность до 600 м |
настольной зажигалке |
РК575 |
80 х 32 х 52 мм, 150 г, время работы до 80 ч |
гвозде |
РК520 |
35x6 мм, 96 г, 36 часов, до 200 м |
шариковой ручке |
РК585 |
135 х И мм, 25 г, 6 часов, до 300 м |
часах |
PK1025-S , |
88-108 или 130-150 МГц, 6 часов |
ремне |
PK850-S |
139 МГц, до 800 м |
Радиопередатчик в запонках, булавке для галстука |
STG4140, STG |
15-150 МГц, мощность 5 мВт |
Радиопередатчик в видеокассете |
UM 007.3, SMIRAB ELECTRONIC |
136-146 МГц, до 300 м время непрерывной работы 3 суток |
Магнитофон в книге |
РКббО^ ELECTRONIC |
200 х 250 х 65 мм 1200 г, время записи 2 х 90 мин. |
Магнитофон в пачке сигарет |
РК1985, ELECTRONIC |
55 х 87 х 21 мм, 160 г, время работы 11 час. |
