- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
20.2. Ограждения зданий и помещений
К ограждениям зданий и помещений относятся двери, окна, стены зданий и помещений, полы и потолки. Наиболее слабыми ограждениями являются двери, ворота и окна.
20.2.1. Двери и ворота
Двери и ворота — традиционные конструкции для пропуска людей или транспорта на территорию организации или в помещение. В ГОСТ Р 50862 дверь защитная определяется как «устойчивое к взлому устройство, состоящее из дверной коробки с подвижно закрепленным на нем полотном, которое в закрытом положении фиксируется в дверной коробке замковым устройством или запирающим механизмом, соответствующее классу устойчивости к взлому, меньшему чем дверь хранилища ценностей». Двери с застеклением (балконные, в коридоре, в помещении) рассматриваются как окна.
Прочность дверей (в терминологии стандартов — управляемых преграждающих устройств — УПУ) характеризуется устойчивостью к взлому, пулестойкостью, устойчивостью к взрыву. Различают двери с нормальной, повышенной и высокой устойчивостью.
Нормальную устойчивость имеют двери, выдерживающие динамические нагрузки до 90 Дж. Двери повышенной устойчивости противостоят взлому одиночными ударами и/или с применением различных инструментов. Пулестойкие двери и двери, устойчивые к взрыву, относятся к дверям с высокой устойчивостью. По устойчивости к взлому двери делятся на классы.
Двери 1-го класса защищены от взлома приложением статических нагрузок, ударных нагрузок без и с применением ручного механического инструмента, а также от воздействия ручного рычажного или раздвигающего инструмента. Двери 2-го и 3-го классов должны выдерживать соответственно увеличенные и повышенные статические и ударные нагрузки. Двери 4-го класса должны обеспечивать защищенность от взлома с приложением высоких статических нагрузок, ударных нагрузок ручным механическим инструментом ударного действия и от воздействия силового ручного рычажного или раздвигающего инструмента, а также от воздействия электрического инструмента режущего и/или ударного действия. Классу 5 соответствуют двери, выдерживающие воздействие электрического инструмента режущего и/или ударного действия повышенной мощности, а также термического режущего инструмента и/или сварочного оборудования.
Обычные филенчатые двери и двери с так называемой «сотовой» структурой обеспечивают слабую защиту от взлома и относятся к дверям 1-го класса. Прочность дверей может быть повышена следующими способами:
изменением направления открывания двери с «от себя» на «на себя», затрудняющего ее выдавливание и выбитие;
изготовлением дверного полотна из цельных лесоматериалов крепких пород деревьев;
установлением с обеих сторон дверного полотна стальных полос, стягиваемых болтами;
обивкой дверных деревянных полотен металлическими листами;
укреплением дверной коробки стальными уголками в местах крепления петель и запорных планок замков;
«прибитием» дверной коробки к проему стены с помощью стальных штырей;
установкой перед дверью, открываемой наружу, стальной планки, закрываемой дополнительным замком;
установкой параллельно двери распашной или раздвижной стальной решетки, закрываемой дополнительным замком.
Для укрепления полотна двери используются стальные накладки толщиной 1,5-2,5 мм, установленные с обеих сторон. Более значительно усиливает конструкцию дверей обивка двери металлическим листом толщиной 1-3 мм или изготовление ее целиком из железа. Стальные двери представляют собой короб из двух листов стали, приваренных к выполненным из стального профиля ребрам жесткости и между которыми размещают звуко- и теплоизоляционную прокладку. Бронированные двери из высоколегированной специальной стали толщиной 6 мм с наполнителем из базальтовой ваты способны выдержать удар пули автомата Калашникова.
569
36 Зак. 174
ГОСТ 51242-98. Металлические ворота высотой не менее 2,5 м с устойчивостью не менее С1 (согласно ГОСТ 51242-98) имеют 4-ю степень защиты.
Надежность дверей и ворот определяется не только их толщиной, механической прочностью материала и средств крепления к стене, но и надежностью замков. За свою историю люди придумали разнообразные замки. По способу открытия (закрытия) современные замки делятся на механические и электроуправляемые.
Механические замки открываются (закрываются) механическим ключом, а механические кодовые замки открываются путем механического воздействия на рычаг после набора на их пульте определенного набора цифр — кода.
Для всех механических замков характерно наличие ригеля (засова), сувальд, ключа, корпуса и запорной планки.
Ригель представляет часть замка, непосредственно запирающую дверь, ящик, крышку и т. п. Ригель состоит из головки, на которую действует ключ, и из одной или двух задвижек. Часть задвижки, входящая в отверстие планки, крепящейся на внутренней стороне дверной коробки напротив замка, называют языком замка. Замок с языком косой формы и подпружиненной задвижкой автоматически защелкивается при закрытии двери, вызывая иногда большую проблему у хозяина квартиры, описанную в романе Ильфа и Петрова «Двенадцать стульев». Для более надежного запирания дверей ригели делают из прочной стали, удлиненными и одновременно двигающимся в вертикальной и горизонтальной плоскостях. Роль засова в навесных замках выполняет его дужка.
Детали замка, которые толкают ригель под воздействием «своего» ключа, называются сувальдами. Конструкция и конфигурация подпружиненных сувальд образуют «секрет» ключа.
Ключ управляет механизмом замка, который бывает с индивидуальным или групповым (для определенной серии замков) секретом. Ключ ставит сувальды и пружины в такое положение, чтобы стало возможным передвижение ригеля. Каждый ключ делают такой формы, чтобы затруднить подделку. В далеком прошлом изготовляли ключи крупных размеров, которые носили на груди. Но чем больше отверстие для ключа, тем проще взлом замка. Поэтому сейчас стараются делать ключи минимально возможных размеров.
Электроуправляемые замки открываются и закрываются или только закрываютсяпри подаче на них электрического тока. К ним относятся электрические защелки, электромеханические, соленоидные, моторные и электромагнитные замки.
Электрическая защелка представляет собой механический защелкивающий замок, у которого устанавливаемая на дверной коробке пластина с отверстием для языка замка имеет откидную часть, управляемую электромагнитом. При поступлении в катушку электромагнита электрического тока планка не задерживает язык замка и дверь открывается без ключа. Достоинством электрической защелки является относительная дешевизна и малый потребляемый ток, составляющий сотни мА.
В электромеханическом замке электромагнит разблокирует поворотную ручку замка двери, которая для открывания двери поворачивается вручную. При этом дверь может быть открыта только в период действия управляющего сигнала. Конструктивно электромеханические замки могут быть накладные и врезные.
В соленоидных замках часть задвижки является одновременно сердечником соленоида (катушки с большим количеством провода, внутри которой может двигаться сердечник). В нормально закрытом замке при подаче электрического тока в катушку соленоида его сердечник втягивается вовнутрь катушки, язык выходит из отверстия запорной планки и дверь открывается. В другом варианте замка с помощью соленоида дверь закрывается. Существуют соленоидные замки с поворачиваемой щеколдой. Но соленоидные замки потребляют большой (до 5 А) ток.
В моторных замках ригель двигается с помощью электрического мотора. Они применяются в основном для открытия и закрытия ворот. Их недостатки — большие габариты и замедленное открывание в течение до 10 секунд.
Простой электромагнитный замок состоит из двух основных частей: электромагнита, укрепленного обычно на внутренней стороне верхней планки дверной коробки, и пластины, укрепляемой на торце дверного полотна напротив сердечника электромагнита. Когда в электромагнит подается электрический ток, то пластина им притягивается и удерживает дверь в закрытом состоянии. Усилие удержания зависит от величины щели между сердечником электромагнита и пластиной, магнитной проницаемости материала сердечника электромагнита и пластины и качества обработки их взаимных поверхностей. Хорошие магнитные замки обеспечивают усилие в 700 кг при токе 200-700 мА. Пластины более дорогих и редких магнитных замков имеют подвижную часть, которая притягивается находящимся под током электромагнитом и входит на несколько мм в углубление его сердечника. В результате этого к усилиям удержания электромагнита добавляется механическая прочность подвижной части пластины на сдвиг. Суммарные усилия достигают 1-2 тонн. Бесшумность работы, высокое быстродействие и большое усилие удержания магнитных замков обусловили их широкое распространение для управления доступом в подъезды жилых домов, оснащенных домофонами, и в служебные помещения организаций.
В зависимости от механизма обеспечения секретности различают бессувальдные, сувальдные, цилиндровые, кодовые и электронные замки.
Бессувальдные механизмы замков характерны тем, что засовы (ригели) перемещаются в них бороздками ключей. Ригель в каждом замке стопорится подпружиненной собачкой. Секретность бессувальдных замков осуществляют устройства, препятствующие введению в ключевину «чужого» ключа.
Сувальдные механизмы замков имеют ригель, сблокированный с пакетом из 3-6 и более подпружиненных сувальд, смонтированных на одной оси. Сувальды представляют собой пластины, имеющие со стороны сопряжения с бороздками ключа разные контуры. Различные секреты образуют сувальды, сложенные вместе пакетом. Им соответствуют в замке профили бороздки ключа.

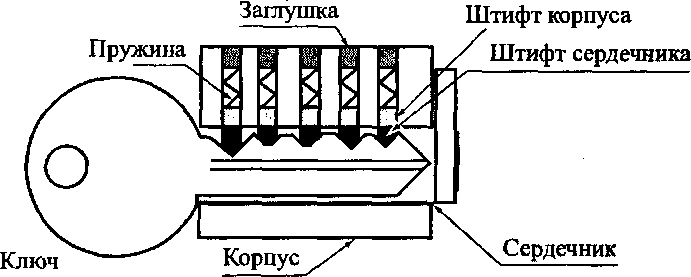

В цилиндровых замках перемещение засова и обеспечение секретности замка достигается за счет его цилиндра. Цилиндр замка содержит комбинацию штифтов и пружин в корпусе цилиндра и в сердечнике (рис. 19.10). В каждом отверстии прижимная пружина воздействует на штифты таким образом, что верхний штифт заходит в соответствующее отверстие в сердечнике и не дает ему проворачиваться. Ключ, вставленный в сердечник, нажимает на соответствующие штифты и совмещает зазор между штифтами корпуса и штифтами сердечника с зазором между сердечником и корпусом цилиндра. В результате этого ключ может повернуть связанный с сердечником кулачок, который перемещает засов замка.
Рис.
19.10.
Однорядовая цилиндрическая головка
Подобные замки имеют малую замочную скважину и легкий плоский ключ, что упрощает его ношение. Как правило, в конструкции цилиндров предусмотрены вставки из закаленной стали, затрудняющие возможность высверливания штифтов. С целью повышения секретности увеличивают до 2-3 количество рядов штифтов. Очень высокую степень секретности имеют так называемые биаксиальные цилиндровые замки. Их конструкция предусматривает не только утапливание каждого штифта на определенную глубину, но и разворот его на строго определенный для каждого штифта угол.
Кодовые механические замки имеют блокиратор ригеля, для разблокировки которого необходимо совпадение заранее установленных цифр кода с цифрами, набираемыми на цифровой панели замка.
В электронных замках установка кода, его хранение и сравнение с набираемыми цифрами производятся с помощью микропроцессорной техники, команды которой управляют электромагнитным блокиратором, устанавливаемым в замки любых типов. Микропроцессорная техника позволяет повысить стойкость замка не только за счет увеличения длины кода, но и путем введения других ограничений, например по интервалу времени, в течение которого замок невозможно открыть.
Дверные замки по способу установки делятся на врезные, накладные и навесные. Врезной замок устанавливается внутрь дверной панели или ящика письменного стола, накладной замок крепится с внутренней стороны двери, дужка навесного замка фиксирует дверь или створки дверей в закрытом состоянии.
Взломостойкость замков зависит от конструкции, типа металла и секретности запорного механизма, оцениваемой количеством комбинаций положений штифтов или кодовых комбинаций. Чем больше количество комбинаций, тем выше его стойкость от различного рода о.тмычек. В замках с повышенными противовзлом- ными свойствами на запорной планке закрепляются стальные дополнительные планки и вводятся стальные штыри, которые через косяк двери входят в стену. Для защиты от перепиливания в засов запрессовываются закаленные стальные штифты. Например, врезной сувальдный замок «Бизон» (НИЦ «Охрана») имеет 3 пальце- г;ой ригель, выдерживающий поперечное усилие 1500 кг и торцевую нагрузку 500 кг, и секретность свыше 30 млн кодовых комбинаций.
Наибольшую секретность имеют электронные замки с ключами в виде электронных карточек «Touch Memory». Электронный ключ этого замка представляет микросхему, размещенную в герметичном корпусе из нержавеющей стали и формирующую 64-разрядную последовательность кода. Корпус имеет цилиндрическую форму диаметром 16 мм и высотой 3-5 мм. Такой корпус устойчив к воздействию агрессивных сред, к влаге, грязи и механическим нагрузкам. Кроме защиты корпус микросхемы выполняет роль контактной группы: один контакт — крышечка и боковая поверхность, другой— изолированное металлическое донышко. Электронный замок срабатывает при совпадении кода, генерируемого ключом, с кодом замка. Секретность такого замка составляет 1020 комбинаций.
20.2.2. Окна
В типовом строительстве в окна вставляют листовое строительное стекло толщиной 2-6 мм, которое обладает слабыми защитными свойствами. Традиционно окна с такими стеклами укрепляются металлическими решетками. Решетки устанавливаются на тех окнах, через которые возможен легкий доступ в помещение здания. К ним относятся, прежде всего, окна на первом или последнем этажах здания, вблизи наружных лестниц или близко расположенных больших деревьев. Металлические решетки бывают бескаркасные, прутья которых заделываются непосредственно в стену, и каркасные — прутья привариваются к металлической раме, а рама затем крепится к стене. Диаметр прутьев не менее 10 мм (обычно 15 мм), расстояние между ними составляет порядка 120 мм, глубина задела их в стену не менее 200 мм.
Другой путь повышения укрепленности окон — защитное остекление с использованием закаленных, армированных, ламинированных, многослойных, органических стекол, стеклопакетов и стеклянных пустотелых блоков.
Закаленное стекло в процессе изготовления подвергается специальной термической обработке (нагреву с быстрым охлаждением), в результате которого в стекле образуются остаточные напряжения, обеспечивающие повышенную (приблизительно в 4 раза выше, чем у обычного листового) прочность, стойкость и травмо- безопасный характер разрушения. При разрушении закаленное стекло полностью распадается на мелкие (1-2 см) кусочки, причем их размеры обратно пропорциональны степени закалки. Но закаленное стекло разрушается при слабом ударе в точках, соответствующих центрам напряженности.
Армированные листовые стекла содержат внутри себя металлическую сетку или проволочную арматуру, создающие повышенную механическую стойкость, огнестойкость и травмобезопас- ность. Для армирования стекла используют скрученную или сваренную сетку с шестиугольными или квадратными ячейками из стальной термически обработанной проволоки диаметром 0,45- 0,55 мм со светлой поверхностью. При разрушении армированных стекол их осколки удерживаются армирующей металлической вставкой. Армированные стекла могут иметь гладкую или узорчатую поверхность. Однако металлическая арматура ухудшает прозрачность стекла и эстетический вид конструкции окна. Поэтому в последнее время армированные стекла не находят широкого применения.
Ламинированные стекла появились еще в 20-е годы XX столетия. При их изготовлении на прозрачную полимерную пленку наносили клей и соединяли пленку со стеклом. При ударе ламинированного стекла пленка удерживала осколки, не позволяя стеклу разрушиться целиком. На начальном этапе развития полимерной пленки обладала слабой устойчивостью к механическому воздействию и быстро мутнела. Технологическим прорывом стало применение пленок с высоким сопротивлением на разрыв и нового синтетического клея, обеспечивающего надежное сцепление на молекулярном уровне пленки со стеклом. Современные ламинированные стекла подразделяются на безопасные (безосколочные), осо- бопрочные и противопожарные. Практически все они являются взаимодополняющими, например, они могут сдерживать распространение пламени в течение не менее 40 мин. Прочность стекла с наклеенной многослойной лавсанной пленкой повышается до 20 раз. Металлизированные пленки применяются для повышения коэффициента экранирования электромагнитных волн окна, тонированные — для предотвращения наблюдения через окно и уменьшения коэффициента пропускания окном ультрафиолетового излучения Солнца. Термозащитные пленки отражают до 78% тепловой энергии, что уменьшает возможность перегрева помещения летом и увеличивает экономию тепла зимой.
Многослойные листовые стекла состоят из двух и более стекол, соединенных друг с другом по всей площади прослойками из эластичного органического материала. Широко распространены, особенно на транспортных средствах, ударопрочные трехслойные стекла (два стекла и полимерная пленка между ними), получившие название триплекс (от лат. triplex— тройной). Увеличением числа слоев многослойного стекла можно наращивать его прочность вплоть до обеспечения защиты от прострела пулями современного стрелкового оружия. Кроме того, многослойное стекло нельзя вырезать только с одной стороны, что лишает злоумышленника возможности бесшумно, используя стеклорезы, проникнуть в помещение.
Органическое стекло представляет собой прозрачный твердый материал, создаваемый на основе полимеров (полиакрилитов, полистирола, поликарбонатов и др.). Органические стекла по сравнению с листовыми стеклами имеют меньшую плотность и хрупкость, но размягчаются при менее высокой температуре. Они изготовляются в виде листов толщиной 4, 8 и 12 см.
Стеклопакеты представляют собой жесткую и прочную конструкцию из 2 или 3 стекол, между которыми вставлены прокладки из перфорированных вставок, содержащих гранулы влагопог- лотителя (силикагеля). Силикагель исключает запотевание стекол.
Пространство между стеклами заполняется осушенным воздухом или инертным газом. Механические свойства не полностью герметизированного стеклопакета зависят от размеров и толщины и типа его стекол. Хорошо герметизированный стеклопакет имеет устойчивость к удару приблизительно в 1,5 раза выше за счет амортизирующих свойств воздушной (газовой) прослойки.
Стеклянные пустотелые блоки изготовляются в результате сварного соединения двух прессованных коробок из стекла. Полость между стеклами герметичная. Механическая прочность пустотелых блоков оценивается пределом прочности при сжатии с торцов (не менее 15 кг/см2) и сопротивлением ударному воздействию с лицевой стороны (не менее 3 кг/см2). Она зависит от толщины стенок.
По прочности защитное остекление от брошенного предмета (удара) разделяют на классы Al, А2 и A3, по защите от пробивания топором — на классы Б1, Б2 и БЗ в зависимости от того, сколько ударов потребуется, чтобы пробить в стекле размером 900 х 1100 мм четырехугольное отверстие размером 400 х 400 мм. К классу защиты А1 относятся стекла, обеспечивающие устойчивость к одиночному удару с энергией до 141 Дж, А2 — с энергией 262 Дж, 3-го класса— 382 Дж. К классу стойкости Б1 относится стекло, выдерживающее 30-50 ударов топором, к классу Б2 — 51-70 ударов, к классу БЗ — более 70 ударов.
