- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
27.3.2. Моделирование каналов утечки информации
Обнаружение и распознавание технических каналов утечки информации, так же как любых объектов, производится по их демаскирующим признакам. В качестве достаточно общих признаков или индикаторов каналов утечки информации могут служить указанные в табл. 27.4.
Таблица 27.4
Вид канала |
Индикаторы |
1 |
2 |
Оптический |
Просматриваемость помещений из окон противоположных домов. Близость к окнам деревьев. Отсутствие на окнах занавесок, штор, жалюзей. Просматриваемость содержания документов на столах со сторон окон, дверей, шкафов в помещении. Просматриваемость содержания плакатов на стенах помещения для совещания из окон и дверей. Малое расстояние между столами сотрудников в помещении. Просматриваемость экранов мониторов ПЭВМ на столах сотрудников со стороны окон, дверей или других сотрудников. Складирование продукции во дворе без навесов. Малая высота забора и дырки в нем. |
1 |
2 |
|
Переноска и перевозка образцов продукции в открытом виде. Появление возле территории организации (предприятия) посторонних людей (в том числе в автомобилях) с биноклями, фотоаппаратами, кино- и видеокамерами. |
Радиоэлектронный |
Наличие в помещении радиоэлектронных средств, ПЭВМ, ТА городской и внутренней АТС, громкоговорителей трансляционной сети и других предметов. Близость к жилым домам и зданиям иных организаций. Использование в помещении средств радиосвязи. Параллельная прокладка кабелей в одном жгуте при разводке их внутри здания и на территории организации. Отсутствие заземления радио- и электрических приборов. Длительная и частая парковка возле организации чужих автомобилей, в особенности с сидящими в машине людьми. |
Акустический |
Малая толщина дверей и стен помещения Наличие в помещении открытых вентиляционных отверстий Отсутствие экранов на отопительных батареях Близость окон к улице и ее домам. Появление возле организации людей с достаточно большими сумками, длинными и толстыми зонтами. Частая и продолжительная парковка возле организации чужих автомобилей. |
Вещественный |
Отсутствие закрытых и опечатанных ящиков для бумаги и твердых отходов с демаскирующими веществами. Применение радиоактивных веществ. Неконтролируемый выброс газов с демаскирующими веществами, слив в водоемы и вывоз на свалку твердых отходов. Запись сотрудниками конфиденциальной информации на неучтенных листах бумаги. |
Приведенные индикаторы являются лишь ориентирами при поиске потенциальных каналов утечки. В конкретных условиях их состав существенно больший.
Потенциальные каналы утечки определяются для каждого источника информации, причем их количество может не ограничиваться одним или двумя. Например, от источника информации — руководителя фирмы, работающего в своем кабинете, утечка информации возможна по следующим каналам:
через дверь в приемную или коридор;
через окно на улицу или во двор;
через вентиляционное отверстие в соседние помещения;
с опасными сигналами по радиоканалу;
с опасными сигналами по кабелям, выходящим из помещения;
по трубам отопления в другие помещения здания;
через стены, потолок и пол в соседние помещения;
с помощью закладных устройств за территорию фирмы.
Моделирование технических каналов утечки информации по существу является единственным методом достаточно полного исследования их возможностей с целью последующей разработки способов и средств защиты информации. В основном применяются вербальные и математические модели. Физическое моделирование каналов утечки затруднено и часто невозможно по следующим причинам:
приемник сигнала канала является средством злоумышленника, его точное месторасположение и характеристики службе безопасности неизвестны;
канал утечки включает разнообразные инженерные конструкции (бетонные ограждения, здания, заборы и др.) и условия распространения носителя (переотражения, помехи и т. д.), воссоздать которые на макетах невозможно или требуются огромные расходы.
Применительно к моделям каналов утечки информации целесообразно иметь модели, описывающие каналы в статике и динамике.
Статическое состояние канала характеризуют структурная и пространственная модели. Структурная модель описывает структуру (состав и связи элементов) канала утечки. Пространственная модель содержит описание положения канала утечки в пространстве: места расположения источника и приемника сигналов, удаленность их от границ территории организации, ориентация вектора распространения носителя информации в канале утечки информации и ее протяженность. Структурную модель канала целе- ; сообразно представлять в табличной форме, пространственную — 'в виде графа на плане помещения, здания, территории организации, прилегающих внешних участков среды. Структурная и пространственная модели не являются автономными, а взаимно до- > полняют друг друга.
. Динамику канала утечки информации описывают функциональная и информационная модели. Функциональная модель характеризует режимы функционирования канала, интервалы времени, в течение которых возможна утечка информации, а информационная содержат характеристики информации, утечка которой возможна по рассматриваемому каналу: количество и ценность информации, пропускная способность канала, прогнозируемое качество принимаемой злоумышленником информации.
Указанные модели объединяются и увязываются между собой в рамках комплексной модели канала утечки. В ней указываются интегральные параметры канала утечки информации: источник информации и ее вид, источник сигнала, среда распространения и ее протяженность, место размещения приемника сигнала, риск канала и величина потенциального ущерба. Каждый вид канала содержит свой набор показателей источника и приемника сигналов в канале, позволяющих оценить длину технического канала утечки информации и показатели возможностей органов государственной и коммерческой разведки.
Так как приемник сигнала является принадлежностью злоумышленника и точное место его размещения и характеристики не известны, то моделирование канала проводится применительно к гипотетическому приемнику. В качестве приемника целесообразно рассматривать приемник, параметры которого соответствуют современному уровню, а место размещения выбрано рационально. Уважительное отношение к интеллекту и техническим возможностям противника гарантирует от крупных ошибок в значительно большей степени, чем пренебрежительное.
При описании приемника сигнала необходимо учитывать реальные возможности злоумышленника. Очевидно, что приемники сигналов коммерческой разведки не могут, например, размещаться на космических аппаратах. Что касается технических характеристик средств добывания, то они для государственной и коммерческой разведки существенно не отличаются. Расположение приемника злоумышленника можно приблизительно определить исходя из условий обеспечения значения отношения сигнал/помеха на вхо де приемника, необходимого для съема информации с допустимым качеством, и безопасности злоумышленника или его аппаратуры.
Если возможное место размещения приемника сигналов выбрано, то в ходе моделирования канала рассчитывается энергетика носителя на входе приемника с учетом мощности носителя на выходе источника, затухания его в среде распространения, уровня помех, характеристик сигнала и его приемника.
Все выявленные потенциальные каналы утечки информации и их характеристики записываются в табл. 27.5.
Таблица 27.5
Источник информации |
Путь утечки информации |
Вид канала |
Длина канала |
Риск утечки |
Величина ущерба |
Ранг угрозы |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В графе 2 указываются основные элементы канала утечки информации (источника сигналов, среды распространения и возможные места размещения приемника сигналов). По физической природе носителя определяется вид канала утечки информации, который указывается в столбце 3. По расстоянию между источником сигнала (информации) и приемником сигнала (получателя) определяется длина канала, значение которой вписывается в графу столбца 4. Риск утечки информации (столбец 5) по рассматриваемому каналу оценивается близостью параметров канала и сигнала на входе его приемника к нормативным значениям, при которых риск (вероятность) утечки ниже допустимого значения. Он зависит от совокупности факторов, влияющих на характеристики канала утечки: разрешающей способности приемника сигналов, их энергетики, вероятности выполнения временного условия разведывательного контакта средства добывания с источником инфор
мации. В зависимости, например, от принадлежности противопо- ножного дома к жилому или административному, из окна которо- I о возможно в принципе наблюдение за объектом защиты, сущест- иеино различаются оценки реальности использования этого оптического потенциального канала утечки для добывания информации. Если дом жилой, то злоумышленнику под видом сотрудника спецслужбы или за деньги проще договориться с жильцами о снятии на определенное время комнаты, чем с руководством организации. При определении реальности канала следует учитывать степень выполнения временного и энергетического условий разведы- пательного контакта с источником информации. Для обеспечения иременного контакта надо или знать время проявления демаскирующих признаков объекта или наблюдение должно вестись непрерывно в течение, например, рабочего дня. Для выполнения энергетического условия разведывательного контакта необходимо, чтобы длина канала была больше расстояния от источника информации до злоумышленника или его приемника сигнала.
Моделирование угроз безопасности информации завершается их ранжированием в табл. 27.5.
На каждый потенциальный способ проникновения злоумышленника к источнику информации и канал утечки информации целесообразно завести карточку, в которую заносятся в табличной форме характеристики моделей канала. Структурная, пространственная, функциональная и информационная модели являются приложениями к комплексной модели канала утечки. На этапе разработки способов и средств предотвращения проникновения злоумышленника и утечки информации по рассматриваемому каналу к карточке добавляется приложение с перечнем мер по защите и оценками затрат на нее.
793
50 Зак. 174
27.3.2.1. Методические рекомендации по оценке угроз оптических каналов утечки информации
На риск утечки информации по оптическим каналам утечки информации влияет, прежде всего, количество и точность измерения видовых демаскирующих признаков объектов наблюдения, передаваемых по этим каналам. В свою очередь количество признаков и точность их измерения зависят от количества пикселей изображения объекта на сетчатке глаза, фотопленке или мишени ПЗС- матрицы оптического приемника. Чем из большего количества точек состоит изображение, тем большее количество признаков наблюдается на изображении объекта и с большей точностью они могут быть измерены. Количество точек определяется размерами объекта, дальностью наблюдения и разрешающей способностью средств наблюдения. Линейные размеры объекта и дальность наблюдения интегрально характеризуются угловыми размерами по горизонтали и вертикали объекта аог и аов. Если угловая разрешающая способность средства наблюдения по горизонтали и вертикали равны Рсг и Рсв соответственно, то количество точек изображения составит N = а а / В (3 .
ог ов > ог• ов
В существующих методиках вероятность обнаружения и распознавания объектов наблюдения в видимом диапазоне света учитывают большое количество факторов: контраст объекта по отношению к фону, линейные размеры объекта, его периметр, площадь, коэффициент, учитывающий форму объекта, расстояние от средства наблюдения до объекта, прозрачность среды распространения, характеристики средства наблюдения (фокусное расстояние и разрешающую способность).
Однако используемые для оценки вероятности обнаружения и распознавания объектов наблюдения параметры являются вторичными по отношению к количеству пикселей изображения. Действительно, для изображения любой формы существует минимальное количество пикселей, при котором еще можно определить форму. При меньшем количестве пикселей отличить, например, круг от квадрата невозможно. Зависимость вероятности правильного определения формы простого объекта от количества точек изображения, укладывающихся на критическом размере объекта, приведена на рис. 27.3 [1].

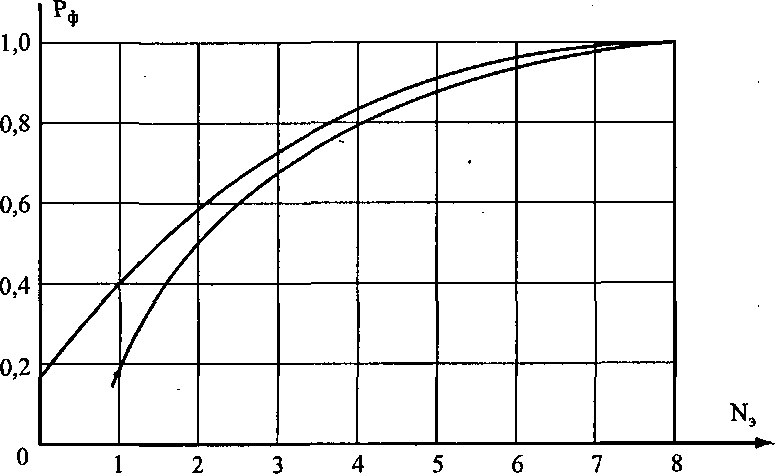

Рис.
27.3.
Зависимость вероятности обнаружения
объекта простой формы от количества
пикселей
Примечание. Простой объект имеет круглую, квадратную, прямоугольную, треугольную и другую простые формы. Под критическим размером объекта понимают минимальный размер проекции объекта на плоскость, перпендикулярную линии визирования средства наблюдения.
Разброс значений обусловлен отличиями методик разных авторов. Как следует из этого рисунка и других данных, вероятность распознавания формы объекта без помех по его изображению, образуемому из более чем 7-8 точек по горизонтали и вертикали, приближается к 1. Действительно, безошибочно распознаются цифры и буквы текста, напечатанного 9 игольчатым принтером. По усредненным данным минимальное количество точек изображения, обеспечивающее вероятность 0,9 обнаружения (распознавания) объекта простой формы, образуют матрицу из (5-6) х (5- 6)точек.
Зависимость вероятности обнаружения объекта от количества пикселей в его изображении по вертикали или горизонтали в первом приближении можно аппроксимировать экспоненциальной функцией вида Ро = 1 - exp(-aNB{r)), где a = 0,25 — нормирующий коэффициент, определяемый из условия: для обнаружения (распознавания) сложного объекта с вероятностью 0,9 необходимо около 9 точек по горизонтали и вертикали.
Количество пикселей, содержащееся в изображении объекта наблюдения, можно оценить по формуле линзы, иллюстрируемой рис. 27.4.
