Структурный звук

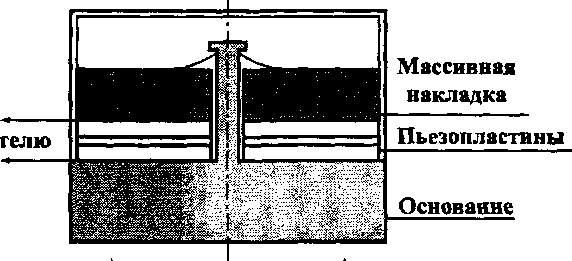

Рис. 15.6. Конструкция акселерометра

Колебания твердой среды через основание акселероментра пе­редаются на контактирующую с ним нижнюю поверхность пьезо­элемента. Другая (верхняя) поверхность пьезоэлемента прилегает к массивной прокладке, которая из-за ее инерционности практи­чески остается неподвижной. В силу этого пьезоэлемент подверга­ется давлению, пропорциональному разности ускорений сил, дейс­твующих на обе его поверхности. В результате этого на обкладках пьезоэлемента возникают электрические сигналы, соответствую­щие структурному звуку.

Для преобразования структурного звука в воздушную акус­тическую волну, передаваемую по звукопроводам в уши челове­ка, применяется технический стетоскоп. Он отличается от меди­цинского, применяемого для прослушивания акустических сиг­налов в теле человека, конструкцией мембраны, поверхность ко­торой согласуется с поверхностью вибрирующей твердой среды. Стетоскоп представляет собой один или два гибких звукопровода в виде резиновых или из других синтетических материалов тру­бок, соединенных с контактной площадкой и передающих звуко­вое колебание от поверхности твердого тела к ушам человека. Эти звукопроводы локализуют и направляют звуковую волну к ушам человека, а также изолируют ее от акустических помех в окру­жающем пространстве. Для прослушивания структурных звуков микрофон стетоскопа прижимают или приклеивают к поверхнос­ти стены или трубы.

Принципы работы гидрофона и геофона близки принципам работы микрофона и акселерометра соответственно, но с иными конструктивными решениями. Например, мембрана гидрофона может иметь цилиндрическую или сферическую форму. Геофоны применяются не только для обнаружения акустических сигналов от движущихся людей или техники, но и для снятия речевой ин­формации с сейсмической волны в грунте на удалении до 10 м от ее источника.

Наряду с традиционными техническими средствами подслу­шивания с небольшой дальностью все шире применяются устройс- I на, образующие составные каналы утечки: акусто-радиоэлектрон- iii.ic и акусто-оптические. Такими устройствами являются заклад­ные и лазерные средства подслушивания.

15.2. Диктофоны

Для скрытого подслушивания речевой информации и ее регис- I рации широко применяются диктофоны с встроенными и выне- ( сиными микрофонами. Скрытая запись информации производит- ( и с целью:

• «документирования» беседы или телефонного разговора для экономии времени при составлении отчета или для последую­щего анализа разговора;

• регистрации трудно запоминаемой во время разговора инфор­мации;

• использования записи для оказания влияния на собеседника или предоставления ее в качестве доказательства каких-либо его обещаний и высказываний, сбора материалов о конкурен­тах, злоумышленниках и др.;

• получения голосового образца собеседника для последующей идентификации при подслушивании;

• регистрации собственных предложений для их последующего анализа;

• записи разговора в помещении во время отсутствия владельца диктофона.

Диктофоны по принципам работы делятся на кинематичес­кие (с лентопротяжным механизмом для обеспечения записи на магнитную ленту или металлическую проволоку) и цифровые.

Кинематические диктофоны для скрытного подслушивания отличаются от бытовых или профессиональных (используемых журналистами) демаскирующими признаками с пониженной ин­формативностью и возможностью скрытного управления режима­ми работы. Это достигается:

• уменьшением в результате прецизионного изготовления меха­нических узлов акустических шумов лентопротяжного меха­низма;

• минимизацией побочных электромагнитных излучений за счет исключения из электрической схемы генераторов подмагничи- вания и стирания;

• экранированием электромагнитного излучения коллекторного двигателя;

• возможностью подключения выносного микрофона;

• возможностью размещения диктофона и его компонентов в одежде человека и скрытного управления режимами работы диктофона;

• высокой автоматизацией работы диктофона — установкой акус- тоавтомата, счетчика ленты, автореверса, индикатора работы и другими элементами.

Запись речи в диктофонах производится на микрокассете со скоростью 2,4 или 1,2 см/с, длительность записи в зависимости от скорости и типа кассеты составляет от 15 мин до 3 часов.

Автономное электропитание большинства диктофонов обеспе­чивается 1-2 элементами химического источника тока типа АА и AAA, вес их с батарейками составляет десятки и сотни г (Olimpus L400, например 90 г), а габариты диктофонов позволяют их разме­щать во внутреннем кармане пиджака.

Металлические корпуса диктофона и дополнительного кожу­ха-экрана существенно ослабляют электромагнитное излучение коллекторного двигателя, но не исключают его обнаружение на не­большом удалении в десятки см.

В цифровых диктофонах лентопротяжный механизм отсутс­твует, а запись речевой информации производится в цифровой фор­ме на полупроводниковых запоминающих устройствах. Отсутствие в цифровых диктофонах лентопротяжного механизма исключает акустические шумы, но в качестве его демаскирующего признака проявляются высокочастотные излучения, создаваемые импульса­ми тактовой частоты аналого-цифрового преобразователя и полу­проводниковой памяти.
