Глава 24т Средства предотвращения утечки информации через пэмин

Средства защиты информации от утечки через побочные элек­тромагнитные излучения и наводки должны удовлетворять следу­ющим требованиям:

а) Опасные сигналы, которые могут содержать конфиден­циальную информацию, должны быть ослаблены до уровня, ис­ключающего съем с них информации на границе контролируемой зоны. Учитывая, что чувствительность современных приемников составляет доли мкВ, то уровень опасных сигналов на входе при­емника, расположенного на границе контролируемой зоны, не дол­жен превышать эти значения. Если уровни опасных сигналов на выходе создающих их устройств, например акустоэлектрических преобразователей, составляют единицы и десятки мВ, то средства защиты должны обеспечить ослабление амплитуд опасных сигна­лов на 100-120 дБ.

б) Средства защиты не должны вносить заметных искажений в работу функциональных устройств, используемых сотрудниками организации, и усложнять процесс пользования ими.

Поскольку опасные сигналы являются побочным продуктом работы различных радиоэлектронных средств и возникают слу­чайным образом, а к их источникам, как правило, отсутствует пря­мой доступ (без нарушения конструкции), то возможности при­менения способов технического закрытия или шифрования речи в этих электромагнитных каналах утечки отсутствуют. Основной способ защиты информации в них — энергетическое скрытие.

24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей

Средства подавления опасных сигналов размещаются в ра­диоэлектронном средстве или чаще включаются между защища­емым средством и проводами соответствующих информацион­ных линий. Простейшим устройством отключения от линии явля­ется выключатель (тумблер), дополнительно устанавливаемый на телефонном аппарате. Более сложные устройства отключения со­держат электромагнитные реле, которые подключают телефонный аппарат только при поднятии трубки или поступлении на аппарат с положенной трубкой сигнала вызова от другого абонента.

Простейшим фильтром является конденсатор, устанавливае­мый в звонковую цепь телефонных аппаратов устаревшей (с элек­тромеханическим звонком) конструкции (рис. 24.1). Емкость кон­денсатора выбирается такой величины, чтобы зашунтировать опас­ные сигналы, возникающие в обмотке катушки якоря звонковой цепи в результате воздействия на якорь акустических волн в звуко­вом диапазоне частот. Этот конденсатор оказывает на сигналы вы­зова частотой 25 Гц слабое блияние, так как частоты речевого сиг­нала значительно выше.

Телефонная трубка

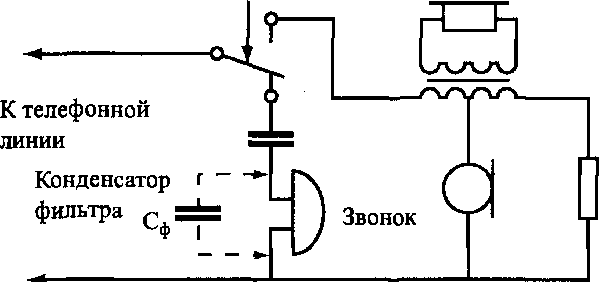

Рис. 24.1. Фильтрация опасного сигнала в звонковой цепи

Более сложное фильтрующее устройство представляет собой многозвенный фильтр низкой частоты на LC-элементах, подавля­ющий более высокие частоты акустоэлектрических преобразовате­лей по сравнению с полезными сигналами часов единого времени, охранных и пожарных извещателей и др. Двухзвенный П-образный фильтр обеспечивает затухание опасных сигналов, возникающих во вторичных часах за счет акустоэлектрических преобразований, примерно на 85 дБ. Подобные фильтры обеспечивают защиту ин­формации в телефонных аппаратах от высокочастотного навязыва­ния, не пропуская к ним высокочастотные электрические сигналы от генератора, подключенного злоумышленником к соответству­ющей телефонной линии. Полезные сигналы в речевом диапазоне частот проходят через фильтр без заметного ослабления.

Возможность ограничения опасных сигналов основывает­ся на нелинейных свойствах полупроводниковых элементов (ди-

одов, транзисторов, динисторов, тиристоров). Вольтамперная ха­рактеристика (зависимость значения протекающего по нелиней­ному элементу электрического тока от приложенного к нему на­пряжения источника тока) полупроводникового диода показана на

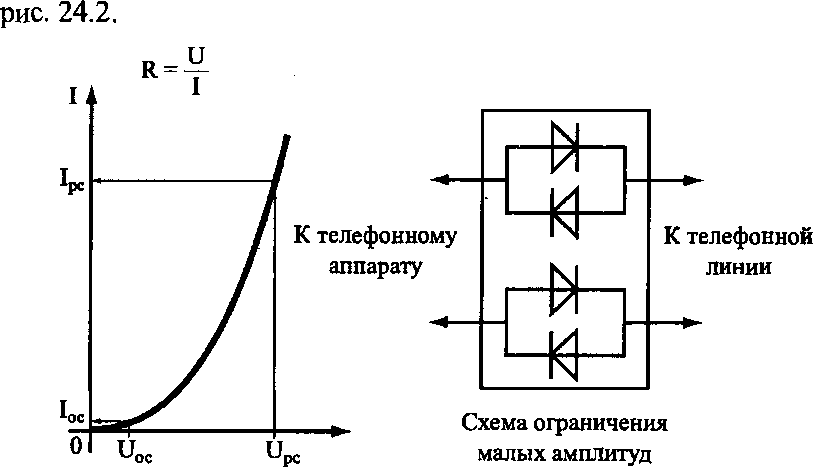

Рис. 24.2. Принципы ограничения малых амплитуд

Так как сопротивление диода согласно закону Ома равно отно­шению значения напряжения на его выводах к величине протека­ющего по диоду тока, то из этого рисунка следует, что диод созда­ет высокое (сотни тысяч ом) сопротивление для сигналов с низким (доли и единицы мВ) напряжением и малое (сотни Ом) — для по­лезных сигналов в телефонных линиях величиной в десятки вольт. Поэтому опасные сигналы, возникающие в защищаемых радио­электронных средствах и имеющие малую амплитуду по сравне­нию с полезным сигналом, дополнительно ослабляются в тысячи раз, а полезные сигналы проходят через полупроводниковый ог­раничитель практически без затухания. Например, устройство «Гранит-VIII» обеспечивает ослабление входного сигнала ампли­тудой не более 0,1 около 65 дБ, а сигнала амплитудой более 10 В всего на 3 дБ В. Рассмотренный способ защиты информации реа­лизован в устройствах «Корунд», «Гранит-VIII МП-1», МП-1 (для аналоговых ТА), МП-1ЦА (для цифровых ТА с автономным пита­нием), МП-ЦДЛ (для цифровых ТА с питанием от мини-АТС).

Сочетание фильтра и ограничителя широко используется в ус­тройствах комплексной защиты информации путем подавления

опасных побочных сигналов и сигналов высокочастотного навязы­вания (Грань-300, МП-1А и др.).

689

Для подавления опасных сигналов, возникающих в громко­говорителях, рассмотренные средства защиты не применяются в силу несущественных отличий признаков полезных и опасных сигналов. Действительно, частоты их совпадают — звуковой диа­пазон. Так как катушка динамической головки громкоговорителя имеет малое сопротивление порядка 4-8 Ом, то для исключения перегорания ее тонкого провода величина напряжения сигнала, по­даваемого на катушку невелика, доли В. С этой целью сигнал рет­рансляционной сети, имеющий для сети города напряжение 15 В, а области ЗОВ, подается на громкоговоритель через понижающий трансформатор. В результате этого соотношение уровней опасно­го и полезного сигналов в катушке громкоговорителя недостаточ­ное для эффективного использования ограничителей малых амп­литуд. Поэтому для подавления опасных сигналов громкоговори­теля применяют устройство, отличающее опасные сигналы от по­лезных по их направлению. Таким устройством является буфер­ное устройство в виде одного или нескольких последовательно со­единенных эмиттерных повторителей. Эмиттерный повторитель представляет собой каскад усилителя мощности с общим эмитте­ром (см. рис. 24.3), у которого коэффициент усиления сигнала по напряжению близок к 1.

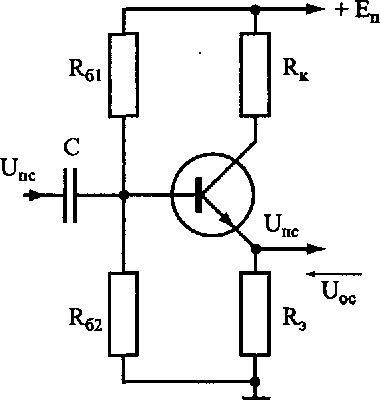

Рис. 24.3. Эмиттерный повторитель буферного устройства

Эмиттерный повторитель имеет высокое входное и малое вы­ходное сопротивления и применяется для согласования взаимо-

45 Зак. 174

действующих радиотехнических устройств с существенно отлича­ющимися выходными и входными сопротивлениями.

Полезный сигнал U_nc извне проходит к громкоговорителю че­рез эмиттерный повторитель без заметных изменений, а внутрен­ний опасный сигнал U_oc подавляется до 1000 раз (60 дБ по напря­жению). Учитывая высокий уровень опасного сигнала громкогово­рителя, для его гарантированного подавления в буферном устройс­тве соединяют последовательно 3 эмиттерных повторителя с об­щим коэффициентом подавления до 180 дБ.
