Экзаменационный билет № 4

1. Конструкции (компоновка и основные агрегаты) снегоочистительной техники.

2. Расчет сил сопротивления копанию грунта отвалом грейдера.

3. Гидравлические следящие системы асфальтоукладчиков.

4. Организация управления парком дорожных машин. Структура системы управления строительством дорог. Принципы управления дорожно-строительными организациями.

1. Снегоочистительная техника. Классификация. Конструкции.

Снегоочистители — машины, применяемые при зимнем содержании покрытий дорог и аэродромов и предназначенные для удаления свежевыпавшего и уплотненного снега. Снегоочистители в зависимости от типа рабочего органа бывают плужные с пассивным и роторные — с активным рабочим органом.

П лужные снегоочистители используют при расчистке покрытия от свежевыпавшего или малоуплотненного снега при толщине снежного покрова до 0,3 м. По типу рабочего органа различают одно- и двухотвальные плужные снегоочистители. Так же плужные снегоочистители бывают сдвигающего действия, плужно-щеточные, скоростные отбрасывающего действия.

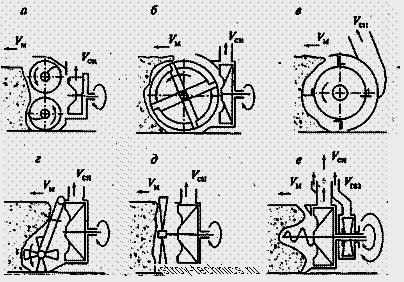

Сдвигающего действия сдвигают снег по ширине захвата в виде снежного вала используются для расчистки дорог после снегопада. Для очистки во время снегопада применяются плужно-щеточные снегоочистители, которые кроме отвала имеют плужную щетку установленную под углом к направлению движения машины. Роторные снегоочистители предназначены для расчистки твердых покрытий от больших масс уплотненного снега, удаления снежных валов с погрузкой снега в транспортные средства. Роторные снегоочистители имеют активный рабочий орган, с помощью которого вырезают снег из общего массива и отбрасывают его в сторону на большое расстояние. Различают: плужно-роторные, шнекороторные, роторные, фрезерно-роторные и фрезерные снегоочистители. Главный параметр — производительность: легкие (производительность до 200 т/ч), средние (до 1000 т/ч) и тяжелые (более 1000 т/ч).

Вопрос 2.

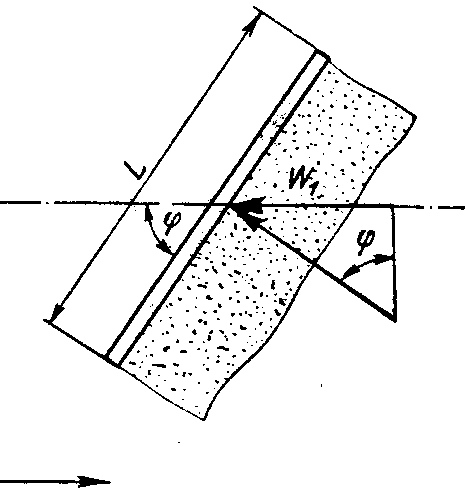

W₁ — сопротивление грунта резанию, Н.

При зарезании ножом автогрейдера вырезается стружка треуголь­ного сечения, поэтому сопротивление резанию найдется по формуле

W_p=k₀ sin , Н

где h_max — максимальная толщина стружки в м;

l — длина заглубленной в грунт части ножа в м. Удельное сопротивление грунта резанию здесь может быть принято равным k₀ = 150000-200000 Н/м².

При планировочных работах

W_p= k₀Lh sin , Н

где h — глубина резания в м.

L – ширина отвала, м.

φ – угол захвата.

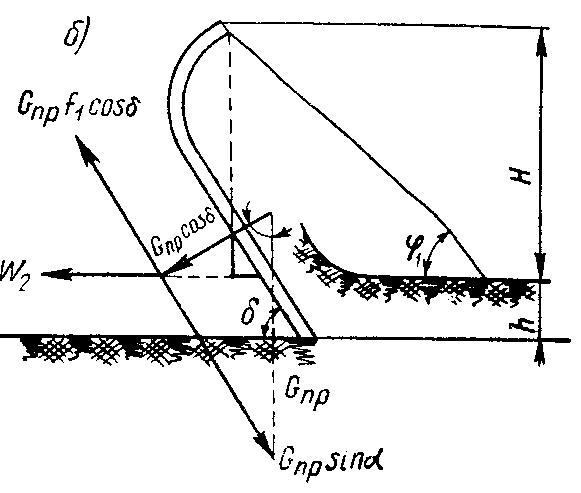

W₂— сопротивление перемещению грунта вверх по отвалу,Н.

W₂=G_пр f₁ cos²δ sinφ, H

где G_пр - вес грунта в призме волочения, Н

f₁ – коэффициент трения грунта о сталь (≈0,6)

δ – угол резания.

W₃ – сопротивление от перемещения призмы волочения перед отвалом, Н

W₃=G_пр f₂ sinφ,Н

где f₂ – коэффициент трения грунта о грунт (≈0,9).

W₄ – сопротивление от перемещения грунта вдоль отвала, Н

W₄=G_пр f₁ f₂ sinφ, H

Суммарное сопротивление найдется как

W=W₁+ W₂+ W₃+ W₄

Вопрос 3

Автоматические следящие системы предназначена для стабилизации выглаживающей плиты при движении машины по неровностям основания и выдерживания заданного профиля покрытий. Применение этого комплекта на асфальтоукладчиках обеспечивает получение ровного слоя покрытия в продольном направлении с заданным углом поперечного уклона, повышает качество укладки покрытия, увеличивает производительность асфальтоукладчиков и облегчает условия труда машиниста.

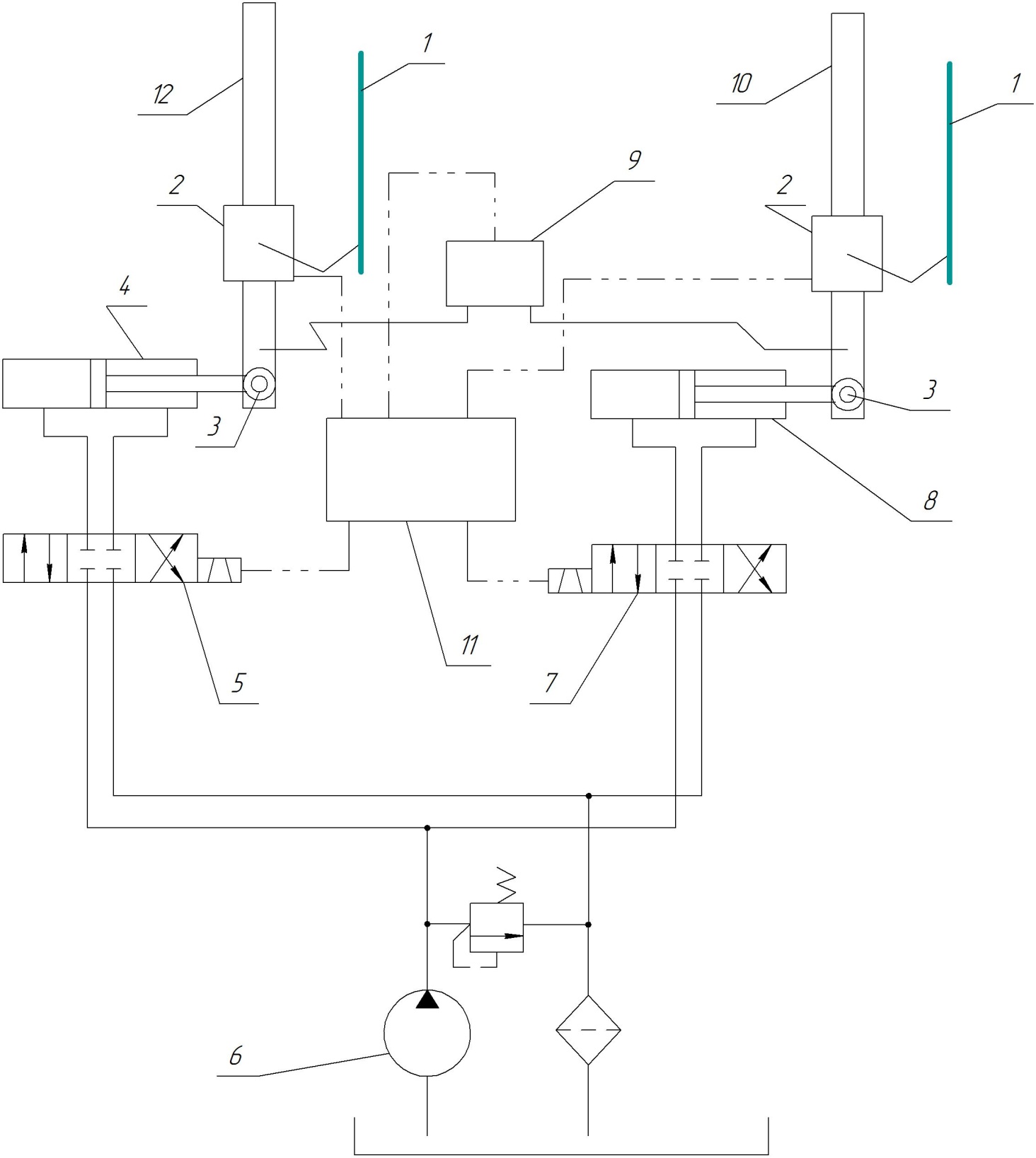

1 — копир (рельса, тросик), 2 — преобразователи продольного профиля, 3 — передний шарнир продольного бруса несущего рычага, 4,8 — гидроцилиндры, 5,7 — гидрораспределители, 6 —насос, 9 — преобразователь поперечного уклона, 10, 12 — правый и левый продольные брусья, 11 — блок управления системой автоматики.

При движении асфальтоукладчика по местным неровностям основания возникают перекосы корпуса машины в продольном и поперечном направлениях и соответственные изменения углов наклона выглаживающей плиты. Эти изменения в продольном направлении передаются на щуп преобразователя, который базируется по предварительно снивелированному копиру. Изменение углов наклона выглаживающей плиты в поперечном направлении фиксируется преобразователем. Полученные электрические сигналы от преобразователя воспринимаются и усиливаются блоком управления системой автоматики. Усиленный электрический сигнал от блока передается к электромагнитам соответствующих гидрораспределителей, которые управляют гидроцилиндрами.

Таким же образом системой автоматики по сигналам, полученным от преобразователей 2, с помощью гидравлических исполнительных механизмов гидроцилиндров изменяется положение передних шарниров 3 продольных брусьев 12 так, что восстанавливаются углы наклона выглаживающей плиты.

При автоматическом управлении положение рабочего органа определяется двумя гидроцилиндрами привода левого и правого тяговых брусьев. Поэтому для автоматической стабилизации рабочего органа одновременно в схему работы включаются два преобразователя. В зависимости от условий работы асфальтоукладчика это могут быть либо два преобразователя продольного профиля, либо один преобразователь продольного профиля, устанавливаемый с правой или с левой стороны машины и преобразователь угла (преобразователь поперечного уклона).
