Экзаменационный билет № 12
Устройство асфальтосмесительной установки, состав оборудования и принцип действия.
Расчет объема цистерны и производительности центробежного насоса для подачи воды к моечным насадкам поливомоечной машины.
Конструктивные и принципиальные гидравлические схемы привода рабочего оборудования скрепера.
4. Планово-предупредительная система технического обслуживания и ремонта дорожных машин.

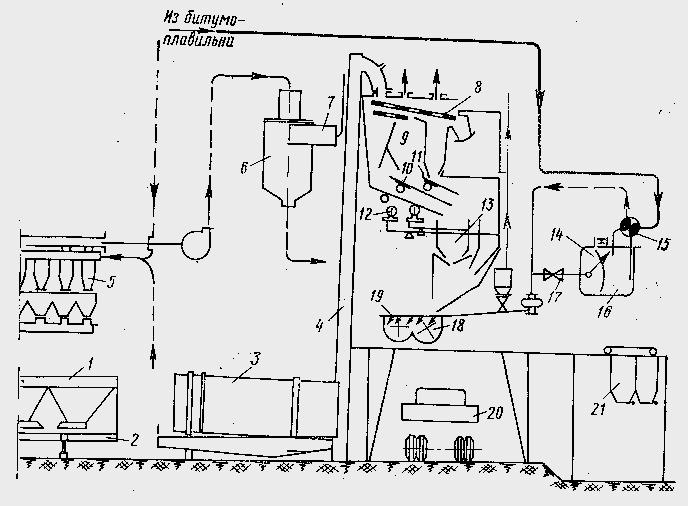

Общее устройство асфальтосмесительной установки и состав оборудования.
1 – агрегат питания, 2 – ленточный конвейер, 3 – сушильный барабан, 4 – ковшовый элеватор, 5 – пылеочистительная установка первой степени, 6 – тоже второй ступени, 7 – кожух для пылеотсоса, 8 – вибрационный грохот, 9 – горячий бункер, 10, 11 – вибролотки, 12 – весовая автоматическая дозировка, 13 – весовой бункер для щебня, 14 – битумный дозатор, 15 – битумный насос, 16 – битумный бак, 17 – кран для битума, 18 – мешалка, 19 – форсунки для распыла битума под давлением, 20 – автомобиль-самосвал, 21 – накопительный бункер.
Горячие а/б смеси приготавливаются в стационарных, полустационарных, и передвижных установках периодического или непрерывного действия.
Современные а/б установки представляют собой сложившейся технологический комплекс оборудования и агрегатов, работающих в единой технологической цепи.
Асфальтобетонные установки малой производительности (обычно до 15 т/ч) являются эффективными при ремонте дорог, устройстве дорожек и др. Они имеют невысокую стоимость и требуют небольших затрат на монтаж и демонтаж. Примером такой установки является установка ДС-4 (Д-288) производительностью не более 6 т/ч. На установках малой производительности пока еще используется ручной труд. Большое внимание при создании этих установок уделяется отработке конструкции вспомогательных устройств для загрузки исходных материалов и для разгрузки готовой продукции. Современные асфальтосмесительные установки производительностью более 15 т/ч, а также некоторые установки меньшей производительности представляют собой комплекты автоматизированного технологического оборудования, предназначенного для выпуска различных видов смесей.
Универсальные асфальтосмесительные установки дополнительно снабжены нагревателем минерального порошка, разогревателем битума и набором сит к грохоту сортировочного устройства. Производительность универсальных асфальтосмесительных установок для приготовления литого асфальта существенно ниже производительности установок при приготовлении асфальтобетонных смесей и составляет около 60% номинальной.
2Расчет объема цистерны и производительности центробежного насоса для подачи воды к моечным насадкам поливомоечной машины.
, где В-ширина поливки ,к-коэф перекрытия,Vp-раб. скорость, t- время опорожнения, q- расход воды,kн-коэф.наполнения цистерны.
Q=μS√------(2gH) , мю-коэф расхода воды через насадки,S-пл вых отверстия насадки,Н- напор,g=9,8
3Конструктивные и принципиальные гидравлические схемы привода рабочего оборудования скрепера.
В скреперах гидравлический привод применяется для подъема и
опускания ковша, подъема и опускания заслонки, выдвижения и от-
вода задней заслонки или поворота днища ковша, а также для привода
элеватора у скрепера с элеваторной загрузкой. Кроме того, в больше-
грузных скреперах гидропривод используется в рулевом управлении
и мотор-колесах.
В зависимости от емкости ковша и способа набора грунта мож-
но выделить три типа принципиальных гидравлических схем скрепе-
ров:
а) с ковшом емкостью до 10 м3;
б) с ковшом емкостью до 10 м3 и элеваторной загрузкой;
в) с ковшом емкостью свыше 10 м3.

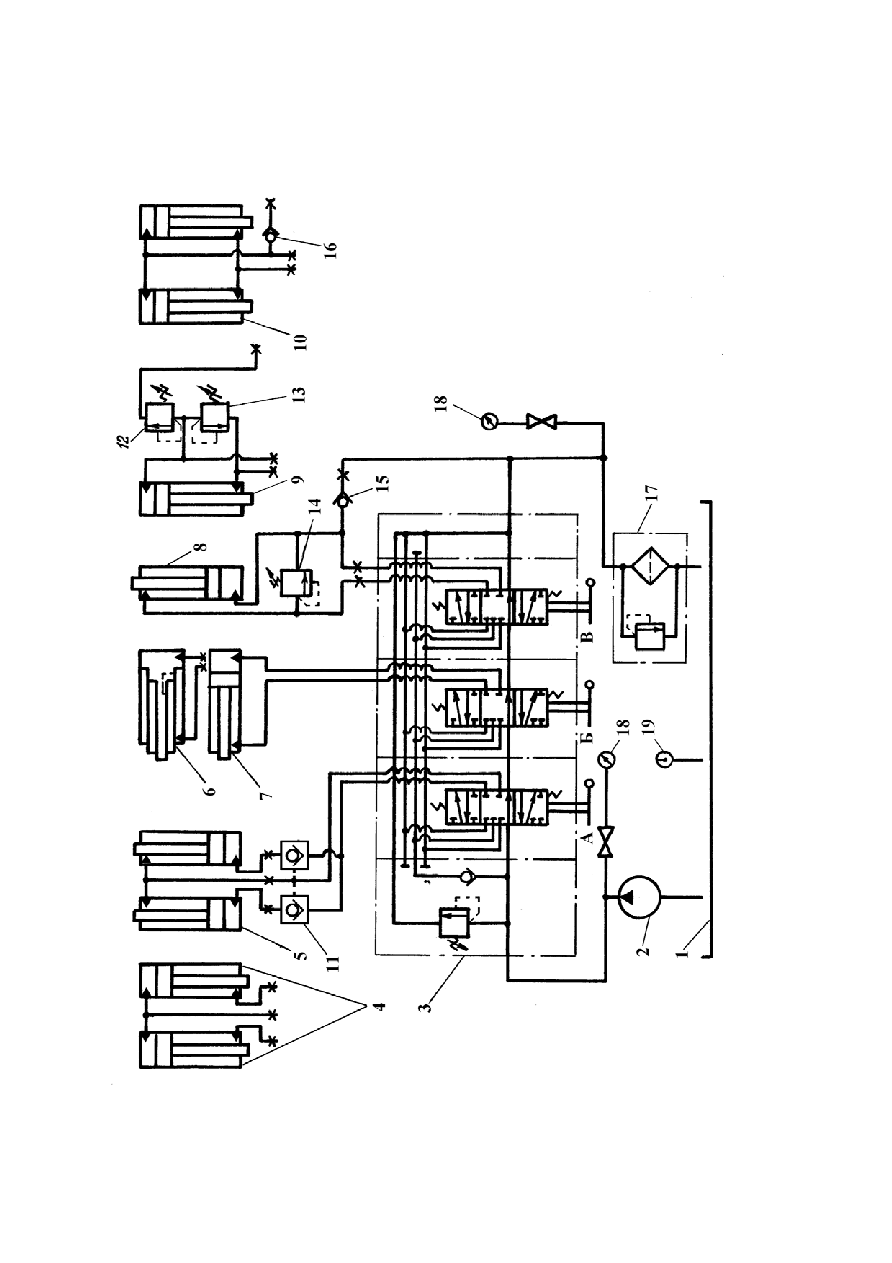

состоит из гидробака 1, нерегулируемого на-
соса 2, секционного распределителя 3, гидроцилиндров 4 и 5 подъема
- опускания ковша, гидроцилиндров 6 и 7 привода задней заслонки,
гидроцилиндров 8, 9 и 10 подъема - опускания передней заслонки,
обратных управляемых клапанов (гидрозамков) 11, перепускных кла-
панов 12, 13 и 14, обратных клапанов 15 и 16, фильтра 17 с перелив-
ным клапаном, манометров 18, датчика температуры 19.
Принцип действия гидропривода заключается в следующем. По-
ток рабочей жидкости из гидробака 1 насосом 2 подается к распреде-
лителю 3. Золотник А управляет гидроцилиндрами 4 или 5 подъема и
опускания ковша.
С целью предохранения от самопроизвольного опускания ковша
при транспортировке грунта в гидролиниях гидроцилиндров подъема
ковша применены управляемые обратные клапаны 11.
Золотник Б управляет гидроцилиндром 6 или 7, обеспечивающим
движение задней заслонки. В зависимости от требуемой длины хода
штока при разгрузке ковша может быть применен гидроцилиндр
обычного или телескопического исполнения.
Золотник В управляет сменными гидроцилиндами 8, 9 или 10, ко-
торые обеспечивают подъем - опускание передней заслонки. Привод
передней заслонки в различных конструктивных исполнениях скре-
перов возможен тремя вариантами установки гидроцилиндров.
Поэтому в схеме (см.рис. 3.10) указаны три различных способа
присоединения гидроцилиндров 8, 9 и 10 к золотнику В.
Если гидроцилиндр закреплен на силовой раме скрепера , то подъ-
ем заслонки можно осуществлять подачей рабочей жидкости в порш-
невую (гидроцилиндр 8) или в штоковую (гидроцилиндр 9) полость.
Штоковая полость гидроцилиндра 8 соединена с поршневой пере-
пускным клапаном 14. Кроме того, поршневая полость гидроцилинд-
ра 8 соединена со сливной линией через обратный клапан 15. Приме-
нение перепускного 14 и обратного 15 клапанов необходимо для ис-
ключения перегрузок в штоковой полости и кавитации жидкости в
поршневой полости гидроцилиндров 8, которые могут происходить в
период воздействия ковша на заслонку при его подъеме и нейтраль-
ном положении золотника В.
Аналогичная система разгрузки применена на гидроцилиндре 9,
отличие состоит лишь в том, что избыток жидкости из поршневой
гидролинии перепускается в сливную через клапан 12, а обратный
клапан 15 отсутствует.
Если гидроцилиндры 10 подъема - опускания передней заслонки
крепятся на ковше, то перепускные клапаны не нужны. Обратный
клапан 16 применен для исключения кавитации в поршневых полос-
тях гидроцилиндров в период опускания заслонки под собственной
массой.
На сливной гидролинии установлен фильтр 17 с переливным кла-
паном. Давление жидкости в напорной и сливной линиях определяет-
ся манометрами 18, а температура в масляном баке - датчиком темпе-
ратуры 19
