Другие возможности
Прецеденты являются классификаторами и могут иметь атрибуты и операции (см. главу 4), которые изображаются так же, как для классов. Атрибуты можно считать объектами внутри прецедента, которые требуются для описания его внешнего поведения, а операции - действиями системы, необходимыми для описания потока событий. Эти объекты и операции разрешается включать в диаграммы взаимодействия, чтобы специфицировать поведение прецедента.
Как и ко всем остальным классификаторам, к прецедентам можно присоединять автоматы (см. главу 21). Позволительно расценивать их как еще один способ описания поведения прецедента.
Типичные приемы моделирования Поведение элемента
Чаще всего с помощью прецедентов моделируют поведение элемента: системы в целом, подсистемы (см. главу 31) или класса (см. главы 4 и 9). При этом важно сконцентрироваться исключительно на том, что должен делать элемент, а не на том, как он это будет делать.
Подобное применение прецедентов к элементам представляет важность по трем причинам. Во-первых, моделируя поведение элемента с помощью прецедентов, эксперты в предметной области могут описать взгляд на систему извне с такой степенью детализации, что разработчики сумеют сконструировать ее внутреннее представление. Прецеденты дают возможность экспертам, конечным пользователям и разработчикам общаться на одном языке. Во-вторых, прецеденты позволяют разработчикам понять назначение элемента. Система, подсистема или класс могут быть сложными образованиями с большим числом операций и других составных частей. Описав прецеденты элемента, вы поможете их потенциальным пользователям
разобраться в том, как с ним обращаться. В противном случае им пришлось бы на собственном опыте постигать, как следует использовать тот или иной элемент. В-третьих, прецеденты являются основой для тестирования каждого элемента на всем протяжении его разработки. Постоянно сравнивая функционирование каждого элемента с прецедентами, вы будете контролировать корректность его реализации. При этом вы не только получаете источник регрессионных тестов, но будете вынуждены при появлении нового прецедента данного элемента пересмотреть реализацию, чтобы убедиться в том, что элемент в достаточной степени изменяем. Если это не так, следует пересмотреть архитектуру.
Моделирование поведения элемента осуществляется следующим образом:
1. Идентифицируйте актеры, взаимодействующие с данным элементом. К числу актеров-кандидатов относятся группы, которые требуют определенного поведения для выполнения своих задач либо необходимы, прямо или косвенно, для выполнения функций элемента.
2. Организуйте актеры, выделив общие и специализированные роли.
3. Для каждого актера рассмотрите основные пути его взаимодействия с элементом. Рассмотрите также взаимодействия, изменяющие состояние элемента или его окружения либо предполагающие реакцию на некоторое событие.
4. Рассмотрите альтернативные (исключительные) способы взаимодействия актеров с элементом.
5. Организуйте выявленное поведение в виде прецедентов, применяя отношения включения и расширения для выделения общего и исключительного поведения.

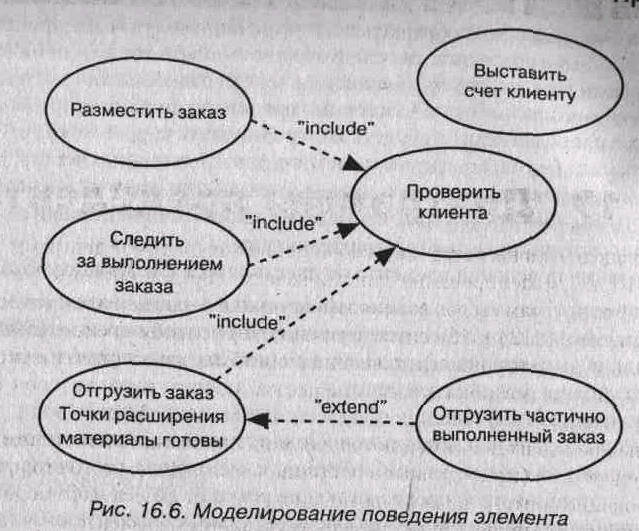

Например, система розничной торговли должна взаимодействовать с клиентами, которые размещают заказы и хотят отслеживать их продвижение. Система будет отгружать выполненные заказы и выставлять счета клиентам. Как видно из рис. 16.6, моделировать поведение такой системы можно, объявляя его в виде прецедентов (Разместить заказ, Следить за выполнением заказа, Отгрузить заказ и Выставить счет). Можно выделить общее поведение (Проверить клиента) и вариации (Отгрузить частично выполненный заказ). Для каждого из этих прецедентов следует включить спецификацию поведения с помощью текста, автомата или взаимодействий.
По мере развития модели вы обнаружите тенденцию к объединению прецедентов в концептуально и семантически близкие группы. В UML для моделировании таких групп применяются пакеты (см. главу 12).
Советы
Моделируя прецеденты в UML, помните, что каждый из них должен представлять некоторое четко идентифицируемое поведение системы или ее части. Хорошо структурированный прецедент обладает следующими свойствами:
именует простое, идентифицируемое и в некоторой степени атомарное поведение системы или ее части;
выделяет общее поведение, извлекая его из всех прецедентов, которые его включают;
выделяет вариации, помещая некоторое поведение в другие прецеденты, которые его расширяют;
описывает поток событий в степени, достаточной для понимания посторонним читателем;
описывается с помощью минимального набора сценариев, специфицирующих его нормальную и дополнительную семантику.
Изображая прецеденты в UML, пользуйтесь следующими правилами:
показывайте только такие прецеденты, которые важны для понимания поведения системы или ее части в данном контексте;
показывайте только те актеры, которые связаны с этими прецедентами.
