Термины и понятия
Пакет (Package) представляет собой общий механизм организации элементов в группы. Его изображают в виде папки с закладкой.

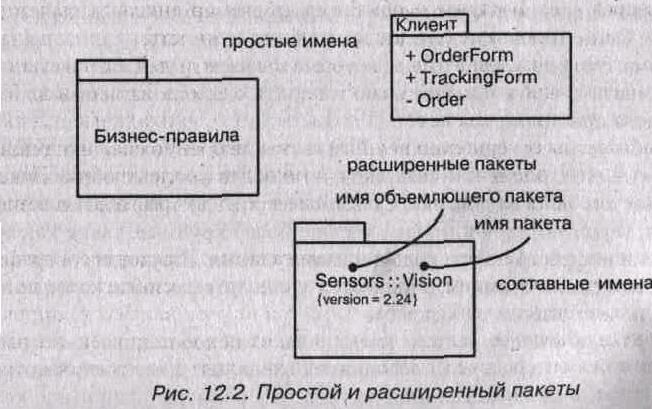

Имена
У каждого пакета должно быть имя, отличающее его от других пакетов. Имя -это текстовая строка. Взятое само по себе, оно называется простым. К составному имени спереди добавлено имя объемлющего его пакета, если таковой существует. Имя пакета должно быть уникальным в объемлющем пакете. Обычно при изображении компонента указывают только его имя, как показано на рис. 12.2. Но, как
и в случае с классами, вы можете дополнять пакеты помеченными значениями или дополнительными разделами, чтобы показать детали.
Примечание Имя пакета может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени пакета от имени объемлющего пакета). Оно может занимать несколько строк. Обычно для именования пакетов используют одно или несколько коротких существительных, взятых из словаря модели.
Элементы, принадлежащие пакету
Пакет может владеть другими элементами, в том числе классами, интерфейсами, компонентами, узлами, кооперациями, диаграммами и даже прочими пакетами. Владение - это композитное отношение (см. главу 10), означающее, что элемент объявлен внутри пакета. Если пакет удаляется, то уничтожается и принадлежащий ему элемент. Элемент может принадлежать только одному пакету.
Пакет определяет свое пространство имен; это значит, что элементы одного вида должны иметь имена, уникальные в контексте объемлющего пакета. Например, в одном пакете не может быть двух классов Queue, но может быть один класс Queue в пакете Р1, а другой - в пакете Р2. Р1: : Queue и Р2 : : Queue имеют разные составные имена и поэтому являются различными классами.
Элементы различного вида могут иметь одинаковые имена в пределах пакета. Так, допустимо наличие класса Timer и компонента Timer. Однако на практике, во избежание недоразумений, лучше всем элементам давать уникальные имена в пакете.
Пакету могут принадлежать другие пакеты, а значит, позволительно осуществить иерархическую декомпозицию модели. Например, может существовать класс Camera, принадлежащий пакету Vision, который, в свою очередь, содержится в пакете Sensors. Составное имя этого класса будет Sensors: : Vision: : Camera. Лучше, однако, избегать слишком глубокой вложенности пакетов - два-три уровня являются пределом. В случае необходимости для организации пакетов стоит использовать импортирование (см. ниже), а не вложенность.
Описанная семантика владения или принадлежности делает пакеты важным механизмом масштабирования системы. Без них пришлось бы создавать большие плоские модели, все элементы которой должны иметь уникальные имена. Такие конструкции были бы совершенно неуправляемы, особенно если входящие в модель классы и другие элементы созданы различными коллективами. Пакеты позволяют контролировать элементы системы, даже если они разрабатываются в разном темпе.
Как показывает рис. 12.3, содержание пакета можно представить графически или в текстовом виде. Обратите внимание, что если вы изображаете принадлежащие пакету элементы, то имя пакета пишется внутри закладки. Впрочем, содержимое пакета обычно не показывают таким образом, а применяют имеющиеся инструментальные средства, позволяющие раскрыть пакет и просмотреть его содержимое.
Примечание Язык UML подразумевает наличие в любой модели анонимного корневого пакета, а значит, все элементы одного и того же вида на верхнем уровне пакета должны иметь уникальные имена.
