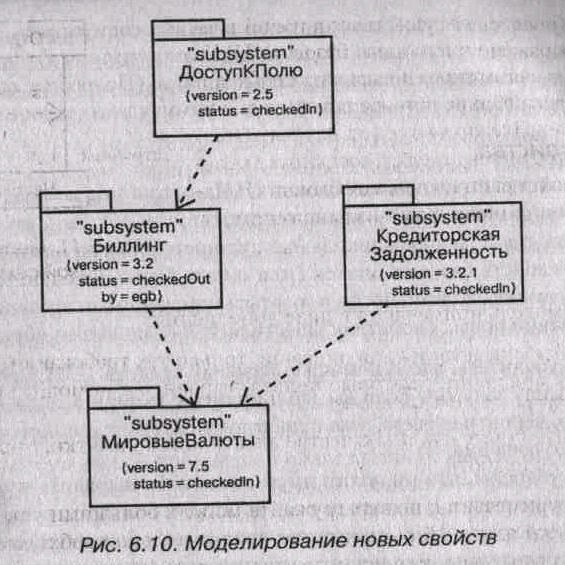

Новая семантика
Создавая с помощью UML новые модели, вы используете принятые в этом языке правила. Это естественно, поскольку при соблюдении данного условия
ваши модели будут однозначно восприняты каждым, кто знаком с этим языком. Но иногда требуется выразить новую семантику, которая отсутствует в UML, или изменить существующую. В таком случае вам помогут ограничения. Моделирование новой семантики производится следующим образом:
1. Убедитесь, что с помощью базовых средств UML невозможно реализовать ваш замысел. Если вам предстоит решить типичную задачу моделирования. то, надо полагать, уже существует стандартное ограничение, которое подойдет для этой цели.
2. Если вы уверены, что никакого другого способа выразить нужную семантику не существует, оформите новую семантику в виде текста в ограничении и рас положите рядом с элементом, к которому она относится. Более явно описать ограничение можно, связав его с элементами отношениями зависимости.
3. Если вы хотите описать новую семантику более четко и формально, воспользуйтесь языком OCL.
В качестве примера на рис. 6.11 представлена модель небольшого фрагмента корпоративной системы управления человеческими ресурсами.
Н а этой диаграмме показано, что каждый Человек может быть сотрудником любого числа Отделов (включая ноль), а в каждом Отделе должен быть хотя бы один сотрудник. При этом в роли начальника Отдела может выступать только один Человек; в то же время любой Человек может быть начальником любого числа Отделов (включая ноль). Эта семантика выражается с помощью базовых правил UML. Однако то обстоятельство, что начальник должен быть также и сотрудником
отдела, подразумевает несколько ассоциаций и не может быть выражено с помощью базового UML. Для формулирования такого инварианта необходимо написать ограничение, которое показывает, что начальник «принадлежит» (subset на диаграмме) множеству сотрудников отдела, и соединить две ассоциации с этим ограничением зависимостью, направленной от подмножества к надмножеству.
Советы
Включая в модель примечания в виде дополнений:
используйте примечания для описания только тех требований, наблюдений, обзоров и пояснений, которые нельзя выразить с помощью стандартных средств UML;
используйте примечания в качестве электронной памятки, отслеживая с их помощью ход работы.
Изображая примечания, не перегружайте модель большими объемными комментариями. Если длинный комментарий действительно необходим, помещайте в примечания ссылку на документ, содержащий полный текст.
Расширяя модель за счет новых стереотипов, помеченных значений и ограничений, руководствуйтесь следующими принципами:
определите небольшое число этих механизмов в качестве стандартных для проекта и не позволяйте разработчикам создавать ничего лишнего;
выбирайте короткие осмысленные названия для стереотипов и помеченных значений;
если точность описания не слишком важна, определяйте ограничения в свободной форме; в противном случае используйте язык OCL.
Изображая стереотипы, помеченные значения и ограничения, действуйте согласно следующим правилам:
прибегайте к графическим стереотипам только в случае острой необходимости. С помощью стереотипов можно полностью изменить базовую нотацию : UML, но тогда уже никто, кроме вас, не поймет модель;
подумайте, не стоит ли раскрасить или оттенить графические стереотипы и более сложные пиктограммы. Как правило, чем проще нотация, тем она лучше, и даже самых простых визуальных образов бывает вполне достаточно для передачи смысла.
