Непрограммные сущности
Моделируемые вами сущности могут не иметь аналогов в программном обеспечении. Например, частью рабочего процесса в модели предприятия розничной торговли могут быть люди, отправляющие накладные, и роботы, которые автоматически упаковывают заказанные товары для доставки со склада по месту назначения. В вашем приложении совсем не обязательно окажутся компоненты для представления этих сущностей (в отличие от сущности «клиент», для хранения информации о которой, собственно, и создается система).
Моделирование непрограммных сущностей производится следующим образом:
1. Смоделируйте сущности, абстрагируемые в виде классов.
2. Если вы хотите отличить эти сущности от предопределенных строительных блоков UML, создайте с помощью стереотипов (см. главу 6) новый строительный блок, опишите его семантику и сопоставьте с ним ясный визуальный образ.
3. Если моделируемый элемент является аппаратным средством с собственным программным обеспечением, рассмотрите возможность смоделировать его в виде узла (см. главу 26), которая позволила бы в дальнейшем расширить его структуру.
Применение UML предназначен в первую очередь для моделирования программ -ных систем, однако в сочетании с текстовым языком моделирования аппаратных средств, таким как VHDL, его вполне допустимо использовать и для моделирования аппаратных систем
.

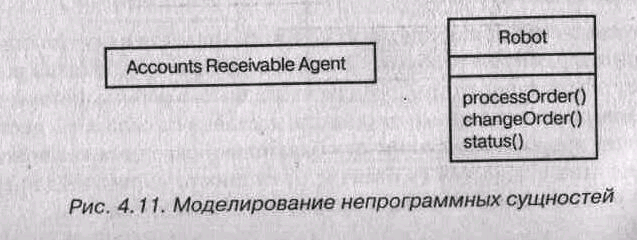

Как видно из рис. 4.11, абстрагирование людей (AccountsReceivableAgent -АгентПоДебиторскойЗадолженности) и аппаратуры (Robot) в виде классов вполне естественно, поскольку они представляют собой множества объектов с общей структурой и поведением. Сущности, внешние по отношению к системе, часто моделируются как актеры (см. главу 16).
Примитивные типы
Другой крайностью являются сущности, взятые непосредственно из языка программирования, используемого при решении задачи. Обычно к таким абстракциям относят примитивные типы, например целые, символы, строки и даже перечислимые типы, которые вы создаете сами (см. главу 11).
Моделирование примитивных типов производится следующим образом:
1. Смоделируйте сущность, абстрагируемую вами в виде типа или перечисления. Она изображается с помощью нотации класса с подходящим стереотипом.
2. Если требуется задать связанный с типом диапазон значений, воспользуйтесь ограничениями (см. главу 6).
Рис. 4.12 показывает, что такие сущности можно моделировать в UML как типы (см. главу 11) или перечисления, которые изображаются точно так же, как классы, но с явно указанным стереотипом. Сущности, подобные целым числам (представленные классом Int), моделируются как типы, а с помощью ограничений вы можете явно указать диапазон принимаемых значений. Перечислимые типы (скажем, Boolean и Status) допустимо моделировать как перечисления, причем их конкретные значения становятся атрибутами.
Примечание Такие языки, как С и C++, позволяют определить эквивалентные целые значения для перечислений. Подобное моделирование возможно и в UML, если указать для атрибута, обозначающего перечисление, константное начальное значение по умолчанию.
Советы
При моделировании классов в UML всегда помните, что каждому классу должна соответствовать некоторая реальная сущность или концептуальная абстракция из области, с которой имеет дело пользователь или разработчик. Хорошо структурированный класс обладает следующими свойствами:
является четко очерченной абстракцией некоторого понятия из словаря проблемной области или области решения;
содержит небольшой, точно определенный набор обязанностей и выполняет каждую из них;
поддерживает четкое разделение спецификаций абстракции и ее реализации;
понятен и прост, но в то же время допускает расширение и адаптацию к новым задачам.
Изображая класс в UML, придерживайтесь следующих правил:
показывайте только те его свойства, которые важны для понимания абстракции в данном контексте;
разделяйте длинные списки атрибутов и операций на группы в соответствии с их категориями;
показывайте взаимосвязанные классы на одной и той же диаграмме.
