Распределенные системы по своей природе состоят из компонентов, физичес­ки разбросанных по разным узлам. Для многих систем местоположение (Location) компонентов (см. главу 25) фиксируется в момент установки системы. Но встре­чаются и такие системы, в которых компоненты мигрируют с одного узла (см. гла­ву 26) на другой.

В UML вид системы с точки зрения развертывания моделируется с помощью диаграмм развертывания (см. главу 30), описывающих топологию процессоров и устройств, на которых выполняется система. Компоненты, такие как исполняе­мые модули, библиотеки и таблицы, размещаются в этих узлах. Каждый экземпляр узла владеет собственными экземплярами тех или иных компонентов, а каждый эк­земпляр компонента принадлежит ровно одному экземпляру узла (хотя различные экземпляры компонента одного вида могут находиться на разных узлах, - о дихото­мии «класс/объект» см. главы 2 и 13). Например, на рис. 23.3 показан исполняемым компонент vision, ехе, находящийся в узле с именем KioskServer.

В узле могут размещаться и экземпляры простых классов (см. главы 4 и 9). Так, на рис. 23.3 мы видим экземпляр класса LoadAgent в узле Router.

Как видно из рисунка, моделировать положение элемента в UML можно двумя пособами. Во-первых, как в случае KioskServer, можно физически поместить 1емент (его текстовое или графическое описание) в дополнительный раздел объемлющего узла. Во-вторых - примером является LoadAgent - можно воспользоваться помеченным значением location для обозначения узла, на котором размещен класс (о помеченных значениях и дополнительных разделах см. главу 6). Обычно первый способ применяется, когда важно дать в диаграмме визуальное представление пространственного разделения и группирования компонентов. Второй способ удобнее, когда моделирование положения элемента для данной диаграммы является хотя и важным, но второстепенным, например, когда вы хотите визуализировать передачу сообщений между экземплярами.

Примечание Второй способ моделирования положения элемента особенно полезен, когда нужно показать изменение местонахождения компонента во времени. Например, можно воспользоваться сообщением become (см. главу 13), чтобы смоделировать объект, который в текущий момент находится в одном месте, но переместится в другое. Аналогично для показа семантических отношений между разнесенными объектами можно применить сообщение copy (см. главу 13).

Типичные приемы моделирования Временные ограничения

Абсолютное время события, интервал между событиями и время, требуемое для выполнения действия, - вот три основных временных аспекта систем реального времени, при моделировании которых находят применение временные ограничения (см. главу 6).

Моделирование временных ограничений осуществляется так:

  1. Для каждого события во взаимодействии рассмотрите, должно ли оно начинаться в определенный абсолютный момент времени. Промоделируйте это свойство с помощью временного ограничения на сообщение.

  2. Для каждой представляющей интерес последовательности сообщений во взаимодействии рассмотрите, ограничено ли время ее выполнения. Промо­делируйте это свойство с помощью временного ограничения на последова­тельность.

3. Для каждой критичной по времени операции рассмотрите ее временную сложность. Промоделируйте эту семантику с помощью временного ограни­чения на операцию.

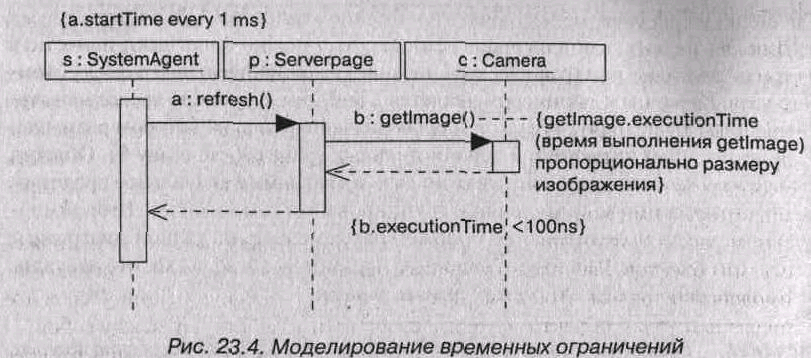

Например, левое ограничение на рис. 23.4 специфицирует начальное время повторяющегося события вызова refresh. Временное ограничение, находящееся в середине рисунка, специфицирует максимальную продолжительность вызова get Image. Наконец, правое ограничение специфицирует временную сложность события вызова get Image.

Примечание Обратите внимание, что функция executionTime может быть применена как к действиям типа get Image, так и к меткам син­хронизации типа а и Ь. Кроме того, подобные временные ограни­чения можно записать в свободном формате. При желании более детально специфицировать семантику стоит воспользоваться языком объектных ограничений (Object Constraint Language - OCL), который является частью UML и подробно описан в книге "Unified Modeling Language Reference Manual".

Как правило, рекомендуется выбирать для сообщений короткие имена, чтобы не путать их с именами операций.
