Типичные приемы моделирования Встроенная система
Разработка встроенной системы не сводится к созданию программного обеспечения: ведь приходится управлять физическим миром, где движущиеся части имеют склонность ломаться, сигналы зашумлены, а поведение нелинейно. При моделировании такой системы нужно принимать во внимание взаимодействие ее интерфейса внешним миром, а это, как правило, нестандартные устройства и узлы (см. главу 26).
Диаграммы развертывания способны облегчить общение инженеров-электронщиков и разработчиков программного обеспечения. Используя узлы со стереотипами, похожими на знакомые устройства, можно создавать диаграммы, которые одинаково понятны и тем, и другим (о стереотипах и других механизмах расширения UML см. главу 6). Диаграммы развертывания помогают также формулировать суждения о сопряжениях программных и аппаратных средств. Они, таким )разом, применяются для визуализации, специфицирования, конструирования документирования проектных решений.
Моделирование встроенной системы включает в себя следующие этапы:
1. Идентифицируйте устройства и узлы, уникальные для системы.
2. Позаботьтесь о визуальных обозначениях для нестандартных устройств, воспользовавшись механизмами расширения UML для определения специфических стереотипов в виде подходящих пиктограмм. Как минимум, необходимо различать процессоры, на которых размещены программные компоненты, и устройства, которые на данном уровне абстракции не содержат программных компонентов.
3. Смоделируйте отношения между процессорами и устройствами на диаграмме развертывания. Кроме того, специфируйте отношения между компонентами вида системы с точки зрения реализации и узлами вида с точки зрения развертывания.
4. При необходимости раскройте описание наиболее «интеллектуальных» устройств, промоделировав их структуру на более детальной диаграмме развертывания.
Например, на рис. 30.2 показана аппаратная реализация автономного робота. Вы видите один узел (материнская плата на базе процессора Pentium) со стереотипом processor.
Вокруг этого узла расположено восемь устройств, каждое из которых имеет стереотип device и изображено в виде пиктограммы, похожей на реальный прототип.
Клиент-серверная система
В тот момент, когда вы приступаете к разработке системы, которая не полностью размещена на одном процессоре, вы сразу же сталкиваетесь с целым рядом вопросов. Как оптимально распределить программные компоненты по узлам? Как они будут обмениваться информацией? Как быть с отказами и шумом? На одном конце спектра распределенных систем находятся клиент-серверные системы, в которых ясно прослеживается граница между пользовательским интерфейсом, обычно расположенном на клиенте, и данными, обычно хранящимися на сервере.
Существует множество вариаций этой темы. Например, можно выбрать «тонкого» клиента, вычислительные мощности которого ограничены и который, следовательно, занят в основном взаимодействием с пользователем и отображением информации. У «тонких» клиентов может даже не быть собственных компонентов; вместо этого они загружают компоненты с сервера по мере необходимости, как, скажем, в случае с Enterprise JavaBeans. С другой стороны, можно выбрать и «толстого» клиента, у которого вычислительных ресурсов больше и который вследствие этого может заниматься не только визуализацией. Выбор между «тонким» и «толстым» клиентом - это архитектурное решение, на которое влияют различные технические, экономические и политические факторы.
В любом случае при разделении системы на клиентскую и серверную части предстоит принять непростые решения о том, где физически разместить компоненты и как обеспечить баланс ответственности между ними. Например, архитектура большинства систем управления информацией трехуровневая, то есть пользовательский интерфейс, бизнес-логика и база данных физически отделены друг от друга. Решение о том, куда поместить интерфейс и базу данных, как правило, очевидно, а вот понять, где должны находиться компоненты, реализующие бизнес-логику, куда сложнее.
Диаграммы развертывания UML можно использовать для визуализации, специфицирования и документирования решений, принятых о топологии клиент-серверной системы и о распределении программных компонентов между клиентом и сервером. Обычно требуется создать одну диаграмму развертывания для системы в целом и ряд дополнительных диаграмм, укрупняющих отдельные ее участки.
Моделирование клиент-серверной системы осуществляется так:
1. Идентифицируйте узлы, представляющие процессоры клиента и сервера.
2. Выделите те устройства, которые так или иначе влияют на поведение системы. Например, вы, скорее всего, захотите смоделировать устройства считывания кредитных карточек и устройства отображения, отличные от стандартных мониторов, поскольку их место в составе аппаратных средств системы имеет важное значение с точки зрения системной архитектуры.
3. С помощью стереотипов разработайте визуальные обозначения для процессоров и устройств.
4. Смоделируйте топологию узлов на диаграмме развертывания. Специфируйте также отношения между компонентами вида системы с точки зрения реализации и узлами вида с точки зрения развертывания.

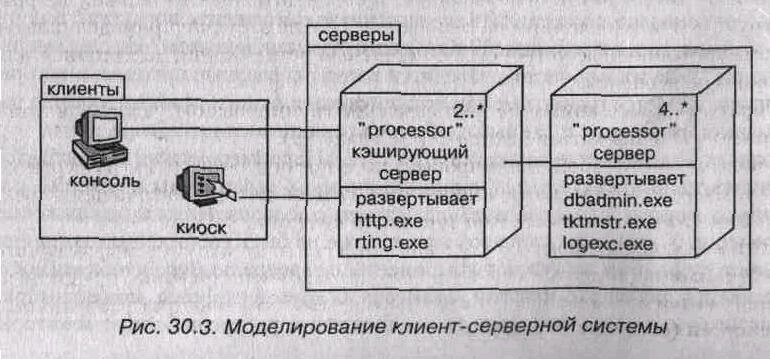

На рис. 30.3 показана топология системы, следующей классической клиент-серверной архитектуре. Мы видим, что граница между клиентом и сервером проведена явно путем использования пакетов (см. главу 12) клиент и сервер. Пакет клиент
содержит два узла (консоль и киоск), имеющих свои стереотипы и потому визуально легко отличимых. Пакет сервер содержит два вида узлов (кэширующий сервер и сервер), для каждого из которых дополнительно описаны компоненты, размещаемые в узле. Заметьте, что как для кэширующего сервера, так и для сервера указаны кратности (см. главу 10), специфирующие, сколько экземпляров ожидается в конкретной развернутой конфигурации. К примеру, из диаграммы видно, что кэширующих серверов должно быть не меньше двух.
