Представление
При моделировании взаимодействия обычно включают как объекты, каждый из которых играет свою роль, так и сообщения, каждое из которых представляет обмен данными между объектами, в результате чего выполняются определенные действия.
Участвующие во взаимодействии сообщения и объекты можно визуализировать двумя способами: акцентируя внимание на временной упорядоченности сообщений или на структурной организации объектов, посылающих и принимающих сообщения. В UML первый тип называется диаграммами последовательностей, а второй -диаграммами кооперации; те и другие являются разновидностью диаграмм взаимодействий (см. главу 18).
Диаграммы последовательностей и кооперации являются изоморфными, то есть могут быть преобразованы друг в друга без потери информации. Однако между ними существуют визуальные различия. Диаграммы последовательностей обеспечивают моделирование линии жизни объекта, которая описывает его существование в определенный промежуток времени - возможно, включая моменты создания и уничтожения объекта. Диаграммы кооперации позволяют моделировать структурные связи, существующие между объектами, которые участвуют во взаимодействии.
Типичные приемы моделирования Поток управления
Чаще всего взаимодействия используют для моделирования потока управления, характеризующего поведение системы в целом, включая прецеденты (см. главу 16), образцы, механизмы и каркасы (см. главу 28), поведение одного класса или отдельной операции (см. главы 4 и 9). При этом классы, интерфейсы (см. главу 11), компоненты (см. главу 25), узлы (см. главу 26) и отношения между ними моделируют статические аспекты системы, а взаимодействия - ее динамические аспекты (для моделирования последних используются также автоматы, см. главу 21).
Моделируя взаимодействия, вы, по сути дела, описываете последовательности Действий, выполняемых объектами из некоторой совокупности. Для выявления
(осмысления взаимодействий очень полезно применение CRC-карточек. Моделирование потока управления состоит из следующих шагов:
1. Определите контекст взаимодействия, будь то система в целом, одиночный класс или отдельная операция.
2. Опишите сцену, на которой будет происходить взаимодействие. Для этого нужно идентифицировать объекты, играющие какую-либо роль, и установить их начальные свойства, в том числе значения атрибутов, состояния и роли.
3. Если в вашей модели внимание акцентируется на структурной организации объектов, идентифицируйте связи между ними, имеющие отношение к обмену данными, который происходит во взаимодействии. При необходимости опишите особенности каждой связи с помощью стандартных стереотипов и ограничений UML.
4. Если основное внимание уделяется временной упорядоченности, специфицируйте сообщения, передаваемые между объектами. В случае необходимости выделите разные виды сообщений, включите в описание параметры и возвращаемые значения.
5. Для передачи существенных деталей взаимодействия можно указать состояние и роль каждого объекта в любой момент времени.

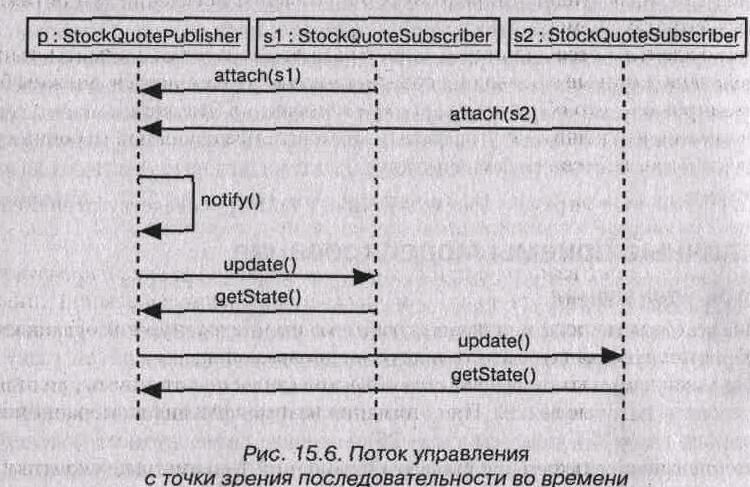

В качестве примера на рис. 15.6 показаны объекты, взаимодействующие в контексте механизма публикации и подписки (экземпляр образца проектирования observer). Вы видите три объекта: р (экземпляр класса StockQuotePublisher), si и s2 (экземпляры класса StockQuoteSubscriber). Этот рисунок является примером диаграммы последовательностей (см. главу 18), описывающей временную упорядоченность сообщений.
На рис. 15.7 показана диаграмма кооперации (см. главу 18), семантически эквивалентная предыдущей, но описывающая структурную организацию объектов. Вы видите тот же самый поток управления, но на этот раз вместе со связями между объектами.
Советы
Моделируя взаимодействия на языке UML, помните, что они отражают динамические аспекты совокупности объектов. Хорошо структурированное взаимодействие обладает следующими свойствами:
является достаточно простым и охватывает только такие объекты, в результате совместной работы которых достигается поведение более значимое, чем сумма его составных частей;
обладает четко определенным контекстом. Это может быть контекст операции, класса или системы в целом;
является эффективным и реализует описываемое поведение при оптимальных затратах времени и ресурсов;
легко адаптируется для применения в различных задачах: элементы взаимодействия, которые с большой вероятностью могут изменяться, должны быть изолированы, что облегчит задачу модификации в будущем;
доступно, не грешит запутанностью, обходится без скрытых побочных эффектов или неочевидной семантики.
При рисовании диаграммы взаимодействия в UML руководствуйтесь следующими принципами:
выберите аспект взаимодействия, на котором требуется акцентировать внимание. Это может быть либо временное упорядочение сообщений, либо их последовательность в контексте той или иной структурной организации объектов. Нельзя показать то и другое одновременно;
указывайте только такие свойства объектов (значения атрибутов, роли и состояния), которые важны для понимания взаимодействия в выбранном контексте;
отображайте только такие свойства сообщений (параметры, семантику параллелизма или возвращаемое значение), которые необходимы для понимания взаимодействия в выбранном контексте.
