Глава 13. Экземпляры
Термины «экземпляр» и «объект» в большинстве случаев являются синонимами и часто бывают взаимозаменяемы. Экземпляром называется конкретная материализация абстракции, к которой может быть применен определенный набор операций и которая обладает состоянием для сохранения результатов этих операций.
Экземпляры используют для моделирования конкретных сущностей реального мира, или прототипов. Почти все строительные блоки UML вовлечены в дихотомию «класс/объект». Например, бывают прецеденты и экземпляры прецедентов, узлы и экземпляры узлов, ассоциации и экземпляры ассоциаций и т.д.
Введение
Предположим, вы строите дом для своей семьи. Используя слово «дом», а не «автомобиль» или какое-нибудь другое понятие, вы заранее сужаете словарь, применяемый при решении задачи. Дом является абстракцией «постоянного или временного жилища, цель которого - предоставить убежище». Напротив, автомобиль -это «мобильное самодвижущееся устройство, предназначенное для перевозки людей с места на место». В ходе работы, состоящей в соединении различных, зачастую противоречивых требований, абстракция дома постепенно уточняется. Например, вы можете выбрать «дом с тремя спальнями и подвалом» - словом, какую-либо частную разновидность.
Получив ключи от готового дома и войдя внутрь, вы погружаетесь в конкретную обстановку - оцениваете здание не просто как дом с тремя спальнями, а как «мой дом с тремя спальнями, расположенный по такому-то адресу». Если вы по характеру сентиментальны, то можете даже дать ему какое-нибудь имя, например «Святой приют».
Между «домом с трем спальнями» и «моим домом с тремя спальнями, именуемым Святой приют» существует фундаментальное различие. Первый - это только абстракция, описывающая определенный тип дома с различными свойствами, в то время как второй представляет собой конкретный экземпляр этой абстракции, существующий в реальном мире, и каждое его свойство имеет теперь реальное значение.
Абстракция описывает идеальную суть предмета, экземпляр - его конкретную материализацию. Такое разделение на абстракцию и экземпляр обнаружится во всем, что вы моделируете. У одной абстракции может быть сколько угодно экземпляров. Для данного экземпляра всегда существует абстракция, определяющая характеристики, общие для всех подобных экземпляров.
В языке UML можно представлять как абстракции, так и их экземпляры. Почти все строительные блоки этого языка, в особенности классы (см. главы 4 и 9), компоненты (см. главу 29), узлы (см. главу 26) и прецеденты (см. главу 16), могут быть промоделированы в терминах своей сущности или своей материализации. По большей части вы будете работать с ними как с абстракциями, но если захотите промоделировать конкретные реализации или прототипы, то придется иметь дело с экземплярами.

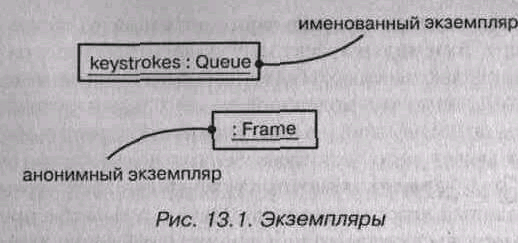

Графическое представление экземпляров показано на рис. 13.1. Эта нотация позволяет визуализировать именованные, равно как и анонимные экземпляры.
Термины и понятия
Экземпляром (Instance) называется конкретная материализация абстракции, к которой могут быть применены операции и которая может сохранять их результаты. Понятия «экземпляр» и «объект» практически синонимичны (дихотомия «класс/ объект» описана в главе 2). Экземпляр изображают с подчеркнутым именем.
Примечание Обычно объектом называют конкретную материализацию класса. Объекты - это экземпляры классов; можно сказать, что все объекты являются экземплярами, но не все экземпляры - объектами. Например, экземпляр ассоциации (см. главы 5 и 10) не является объектом; это просто экземпляр, также называемый связью (см. главы 14 и 15). Впрочем, лишь самые дотошные создатели моделей обращают внимание на такие нюансы терминологии.
