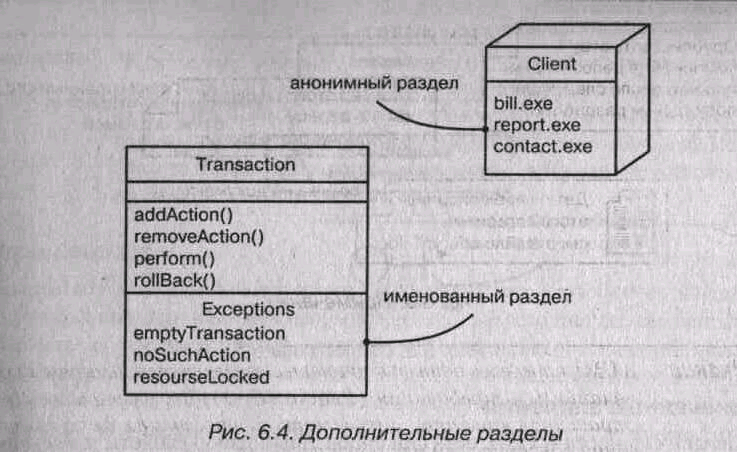

Стереотипы
UML - это язык для описания структурных, поведенческих, группирующих и ан-нотационных сущностей. Эти четыре основных вида сущностей позволяют моделировать огромное количество систем (см. главу 2). Однако время от времени приходится вводить новые сущности, которые специфичны для словаря предметной области, хотя выглядят подобно примитивным строительным блокам, уже имеющимся в языке.
Стереотип - это не то же самое, что родительский класс в отношении обобщения «родитель/потомок». Точнее было бы охарактеризовать его как некоторый метатип, поскольку каждый стереотип создает эквивалент нового класса в мета-модели UML. Например, при моделировании бизнес-процесса вам потребуется ввести в модель элементы, представляющие работников, документы и стратегии. 'Пользуясь такой методикой разработки, как Рациональный Унифицированный Процесс (Rational Unified Process, см. «Приложение С»), вы должны будете оперировать классами границ, управления и сущностей. Здесь и возникает необходимость в стереотипах. Приписывая стереотип таким элементам, как узел или класс, вы по сути дела расширяете UML, создавая новый строительный блок, который напоминает существующий, но обладает новыми специальными свойствами (каждый стереотип может содержать свой набор помеченных значений), новой семантикой (у каждого стереотипа могут быть собственные ограничения) и нотацией (каждому стереотипу может быть присвоена пиктограмма).
В самом простом случае стереотип изображается в виде имени в кавычках (например, " name"), расположенного над именем другого элемента. Для наглядности стереотипу можно назначить пиктограмму, разместив ее справа от имени (если вы пользуетесь базовой нотацией для элемента) или применяя как базовый символ для стереотипной сущности. Все три подхода показаны на рис. 6.5. Определенные в UML стереотипы обсуждаются в «Приложении В».
Примечание Создавая пиктограмму для стереотипа, используйте цвет в качестве удобного визуального идентификатора (хотя злоупотреблять этой возможностью не следует). UML позволяет оформлять пиктограммы любым способом и, если позволяет реализация, они могут войти в набор примитивных инструментов, пополнив таким образом палитру средств, при помощи которых пользователи работают с данной предметной областью.
Помеченные значения
У каждой сущности в UML есть фиксированный набор свойств: классы имеют имена, атрибуты и операции; ассоциации - имена и концевые точки (каждая со своими свойствами) и т.д. Стереотипы позволяют добавлять новые сущности в UML, а помеченные значения - новые свойства.
Метки можно определять для существующих элементов UML; можно также определить метки, применимые к отдельным стереотипам. В последнем случае все-элементы, описанные этим стереотипом, будут иметь заданную метку. Помеченное значение - не то же самое, что атрибут класса (см. главы 4 и 9). Скорее, оно может быть представлено как метаданные, поскольку его значение применяется к самому элементу, а не к его экземплярам. Например, как показано на рис. 6.6, в диаграмме развертывания можно указать число процессоров, установленных на узле каждого вида, или потребовать, чтобы каждому компоненту был приписан стереотип библиотеки, если его предполагается развернуть на клиенте или сервере.

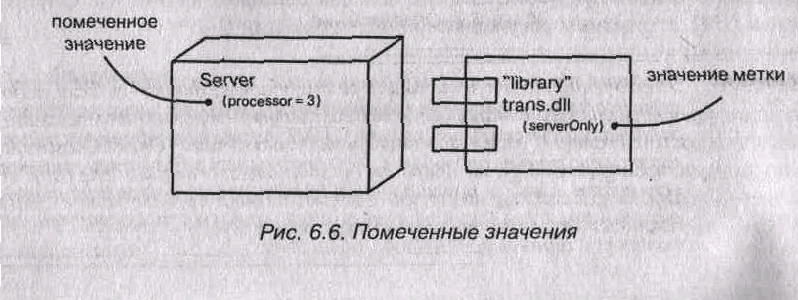

В простейшем варианте помеченное значение изображается в виде строки в скобках, расположенной под именем другого элемента. Строка содержит имя (метку), разделитель (знак равенства) и значение этой метки. Можно указать только значение, если оно не допускает неоднозначной интерпретации, например в случае, если значение - это имя перечисления. Предопределенные в языке UML помеченные значения описаны в «Приложении В».
Примечание Чаще всего с помощью помеченных значений описывают свойства, относящиеся к генерации кода или к управлению конфигурацией. Например, ими можно воспользоваться для указания языка программирования, на котором будет кодироваться конкретный класс. Можно также применить помеченные значения для указания имени автора и номера версии компонента.
