Типичные приемы моделирования Архитектура системы
Наиболее распространенный случай применения систем и моделей - это организация элементов, используемых с целью визуализации, специфицирования, конструирования и документирования архитектуры системы (см. главу 1). При этом затрагиваются практически все артефакты, встречающиеся в проекте разработки программного обеспечения. Моделируя системную архитектуру, вы сводите воедино решения, принятые относительно требований к системе, ее логических и физических элементов. Моделируются структурные и поведенческие аспекты системы, образцы (или паттерны), формирующие ее различные представления. Наконец, следует обратить внимание на стыковку подсистем и трассировку решений, начиная от формулировки требований до этапа развертывания.
Моделирование архитектуры системы производится так:

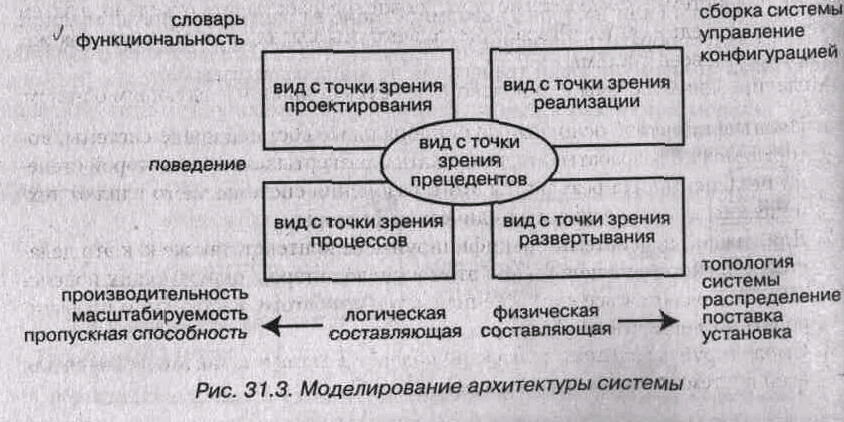

1. Идентифицируйте виды, которые вы будете использовать для представления архитектуры (см. главу 2). Чаще всего это виды с точки зрения прецедентов, процессов, реализации и развертывания, как показано на рис. 31.3
2. Специфицируйте контекст системы, включая и окружающие ее актеры.
3. При необходимости разложите систему на элементарные подсистемы.
При моделировании системы в целом и ее подсистем выполняются следующие действия:
1. Специфицируйте вид системы с точки зрения вариантов использования или прецедентов, которые описывают поведение системы таким, каким оно представляется конечным пользователям, аналитикам и тестировщикам. Для моделирования статических аспектов примените диаграммы (см. главу 7) прецедентов, а для моделирования динамических - диаграммы взаимодействия, состояний и деятельности.
2. Специфицируйте вид системы с точки зрения проектирования, куда входят классы, интерфейсы и кооперации, формирующие словарь предметной области и предлагаемого решения. Для моделирования статических аспектов примените диаграммы классов и объектов, а для моделирования динамических - диаграммы последовательностей, состояний и деятельности.
3. Специфицируйте вид системы с точки зрения процессов, куда входят нити и процессы, формирующие механизмы параллельности и синхронизации в системе. Используйте те же диаграммы, что и для вида с позиции проектирования, но основное внимание уделите активным классам и объектам, которыми представлены процессы и нити.
4. Специфицируйте вид системы с точки зрения реализации, куда входят компоненты, используемые для сборки и выпуска готовой физической системы.
Для моделирования статических аспектов используйте диаграммы компонентов, для моделирования динамических - диаграммы взаимодействия, состояний и деятельности.
5. Специфицируйте вид системы с точки зрения развертывания, куда входят узлы, формирующие топологию аппаратных средств, на которых выполняется система. Для моделирования статических аспектов применяются диаграммы развертывания, для моделирования динамических - диаграммы взаимодействия, состояний и деятельности.
6. Смоделируйте архитектурные образцы (паттерны) и образцы проектирования с помощью коопераций.
Необходимо понимать, что системная архитектура не рождается в ходе единичного акта творения. Напротив, хорошо структурированный процесс применения UML подразумевает последовательное уточнение архитектуры на основе анализа прецедентов, итеративное и инкрементное (Рациональный Унифицированный Процесс обсуждается в главе 2).

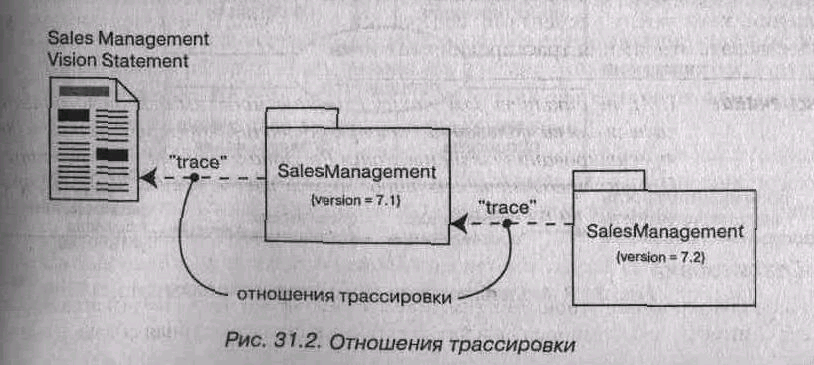

Если не брать в расчет простейшие системы, вам необходимо управлять версиями системных артефактов. Для представления решений о версиях каждого элемента можно воспользоваться механизмами расширения UML (см. главу 6), в частности помеченными значениями.
