Типичные приемы моделирования Словарь системы
С помощью классов обычно моделируют абстракции, извлеченные из решаемой задачи или технологии, применяемой для ее решения. Такие абстракции являются составной частью словаря вашей системы, то есть представляют сущности, важные для пользователей и разработчиков.
Для пользователей не составляет труда идентифицировать большую часть абстракций, поскольку они созданы на основе тех сущностей, которые уже использовались для описания системы. Чтобы помочь пользователям выявить эти абстракции, лучше всего прибегнуть к таким методам, как использование CRC-карточек и анализ прецедентов (см. главу 16). Для разработчиков же абстракции являются обычно просто элементами технологии, которая была задействована при решении задачи.
Моделирование словаря системы включает в себя следующие этапы:
1. Определите, какие элементы пользователи и разработчики применяют для описания задачи или ее решения. Для отыскания правильных абстракций используйте CRC-карточки и анализ прецедентов.
2. Выявите для каждой абстракции соответствующее ей множество обязанностей. Проследите, чтобы каждый класс был четко определен, а распределение обязанностей между ними хорошо сбалансировано.
3. Разработайте атрибуты и операции, необходимые для выполнения классами своих обязанностей.

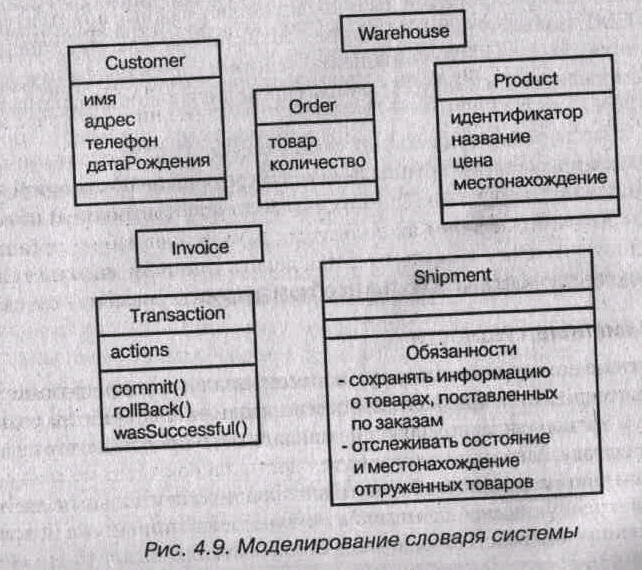

На рис. 4.9 показан набор классов для системы розничной торговли: Customer (Клиент), Order (Заказ) и Product (Товар). Представлено несколько соотнесенных с ними абстракций, взятых из словаря проблемной области: Shipment (От грузка), Invoice (Накладная) и Warehouse (Склад). Одна абстракция, а имение Transaction (Транзакция), применяемая к заказам и отгрузкам, связана с технологией решения задачи.
По мере того как вы будете строить все более сложные модели, обнаружится. что многие классы естественным образом объединяются в концептуально и семантически родственные группы. В языке UML для моделирования таких групп классов используются пакеты (см. главу 12).
Как правило, модели не бывают статичными. Напротив, большинство абстракций из словаря системы динамически взаимодействует друг с другом. В UML существует несколько способов моделирования такого динамического поведения (см. части 4 и 5).
Распределение обязанностей в системе
Если в ваш проект входит нечто большее, нежели пара несложных классов, предстоит позаботиться о сбалансированном распределении обязанностей. Это значит, что надо избегать слишком больших или, наоборот, чересчур маленьких классов. Каждый класс должен хорошо делать что-то одно. Если ваши абстрактные классы слишком велики, то модель будет трудно модифицировать и повторно использовать. Если же они слишком малы, то придется иметь дело с таким большим количеством абстракций, что ни понять, ни управлять ими будет невозможно. Язык UML способен помочь в визуализации и специфицировании баланса обязанностей.
Моделирование распределения обязанностей в системе включает в себя следующие этапы:
1. Идентифицируйте совокупность классов, совместно отвечающих за некоторое поведение.
2. Определите обязанности каждого класса.
3. Взгляните на полученные классы как на единое целое и разбейте те из них, у которых слишком много обязанностей, на меньшие - и наоборот, крошечные классы с элементарными обязанностями объедините в более крупные.
4. Перераспределите обязанности так, чтобы каждая абстракция стала в разумной степени автономной.
5. Рассмотрите, как классы кооперируются друг с другом (см. главу 27), и перераспределите обязанности с таким расчетом, чтобы ни один класс в рамках кооперации не делал слишком много или слишком мало.
В качестве примера на рис. 4.10 показано распределение обязанностей между классами Model (Модель), View (Вид) и Controller (Контроллер) из совокупности классов языка Smalltalk. Как видите, их совместная работа организована так, что ни одному из классов не приходится делать слишком мало или слишком много. (Это множество классов формирует образец проектирования - см. главу 28.)
