Типичные приемы моделирования Реализация прецедента
Одно из назначений коопераций состоит в моделировании прецедентов (см. главу 16). Как правило, при анализе системы вы руководствуетесь тем, как она может использоваться. Переходя же к этапу реализации, вы должны реализовать идентифицированные прецеденты в виде конкретных структур и поведений. В общем случае каждый прецедент должен быть реализован одной или несколькими кооперациями. Если рассматривать систему в целом, то классификаторы, участвующие в кооперации, которая связана с некоторым прецедентом, будут принимать участие и в других кооперациях.
Моделирование реализации прецедента состоит из следующих этапов:
1. Идентифицируйте те структурные элементы, которые необходимы и достаточны для осуществления семантики прецедента.
2. Организуйте эти структурные элементы в диаграмму классов.
3. Рассмотрите отдельные сценарии, которые представляют данный прецедент. Каждый сценарий описывает один из путей прохождения прецедента.
4. Отобразите динамику этих сценариев на диаграммах взаимодействия. Воспользуйтесь диаграммами последовательности, если нужно подчеркнуть
порядок сообщений, и диаграммами кооперации, если более важны структурные отношения между кооперирующимися объектами. 5. Организуйте эти структурные и поведенческие элементы как кооперацию, которую вы можете соединить с прецедентом через реализацию.

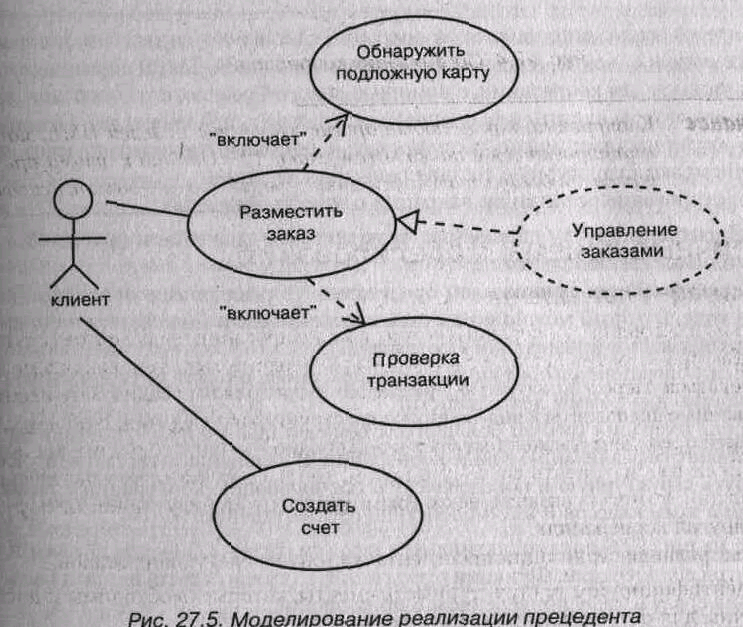

Например, на рис. 27.5 изображены прецеденты, относящиеся к системе контроля кредитных карточек, в том числе основные из них - Разместить заказ и Создать счет, а также два вспомогательных - Распознать подлог и Проверить транзакцию. Хотя в большинстве случаев не возникает необходимости в явном моделировании этого отношения (такую задачу можно оставить инструментальным средствам), на рисунке показана явная модель реализации Разместить заказ с помощью кооперации Управление заказами. В свою очередь эта кооперация может быть разложена на структурный и поведенческий аспекты, что в итоге дает диаграмму классов и диаграмму взаимодействия. Вот так, через отношение реализации, вы и связываете прецедент с его сценариями.
В большинстве случаев нет необходимости явно моделировать отношение между прецедентом и реализующей его кооперацией. Лучше оставить это на заднем плане модели и позволить инструментальным средствам воспользоваться имеющейся связью для навигации между прецедентом и его реализацией.
Реализация операции
Еще одна цель, ради которой применяются кооперации, - это моделирование реализации операции (см. главы 4 и 9). Часто реализацию операции можно специфицировать непосредственно в коде. Однако для тех операций, которые требуют совместной работы нескольких объектов, перед написанием кода лучше смоделировать реализацию при помощи кооперации.
Примечание Моделировать операцию можно и с помощью диаграмм деятельности (см. главу 19). Диаграммы деятельности - это, по существу блок-схемы. Поэтому для алгоритмически сложных операций, которые вы хотели бы моделировать явно, диаграммы деятельности -самый подходящий выбор. Но если в операции принимают участие много объектов, то лучше воспользоваться кооперациями, поскольку они позволяют моделировать как структурные, так и поведенческие аспекты операции.
Контекст реализации некоторой операции составляют параметры, возвращаемое значение и объекты, локальные по отношению к ней. Таким образом, эти элементы видимы для кооперадии, с помощью которой реализуется операция, точно так же, как актеры видимы для корпорации, реализующей прецедент. Отношения между этими частями можно моделировать с помощью диаграмм классов, которые описывают структурную составляющую кооперации.
Моделирование реализации операции осуществляется так:
1. Идентифицируйте параметры, возвращаемое значение if другие объекты, видимые для операции.
2. Если операция тривиальна, представьте ее реализацию непосредственно в коде, который можно поместить на задний план модели или явно визуа-лизировать в примечании (см. главу 6).
3. Если операция алгоритмически сложна, смоделируйте ее реализацию с помощью диаграммы деятельности.
4. Если операция требует большого объема детального проектирования, представьте ее реализацию в виде кооперации. В дальнейшем вы сможете развернуть структурную и поведенческую составляющие кооперации с помощью диаграмм классов и взаимодействия соответственно.
Так, на рис. 27.6 показан активный класс (см. главу 22) RenderFrame и раскрыты три его операции. Функция progress достаточно проста и может быть реализована сразу в коде, приведенном в примечании.
Однако операция render намного сложнее, и ее реализация возложена на кооперацию Ray trace (трассировка лучей). Хотя на рисунке этого и нет, вы могли иы раскрыть кооперацию и увидеть ее структурную и поведенческую составляющие.
