Виды компонентов
Можно выделить три вида компонентов.
Во-первых, это компоненты развертывания (Deployment components), которые необходимы и достаточны для построения исполняемой системы. К их числу относятся динамически подключаемые библиотеки (DLL) и исполняемые программы (ЕХЕ). Определение компонентов в UML достаточно широко, чтобы охватить как классические объектные модели, вроде СОМ+, CORBA и Enterprise JavaBeans, так и альтернативные, возможно содержащие динамические Web-страницы, таблицы базы данных и исполняемые модули, где используются закрытые механизмы коммуникации.
Во-вторых, есть компоненты - рабочие продукты (Work product components). по сути дела, это побочный результат процесса разработки. Сюда можно отнести файлы с исходными текстами программ и данными, из которых создаются компоненты развертывания. Такие компоненты не принимают непосредственного участия в работе исполняемой системы, но являются рабочими продуктами, из которых исполняемая система создается.
В-третьих, есть компоненты исполнения (Execution components). Они создаются как следствие работы системы. Примером может служить объект СОМ+, экземпляр которого создается из DLL.
Организация компонентов
Вы можете организовывать компоненты, группируя их в пакеты (см. главу 12), так же, как это делается для классов.
При организации компонентов между ними можно специфицировать отношения (см. главы 5 и 10) зависимости, обобщения, ассоциации (включая агрегирование) и реализации.
Стандартные элементы
Все механизмы расширения UML (см. главу 6) применимы и к компонентам. Чаще всего используются помеченные значения для расширения свойств компонентов (например, для задания версии компонента) и стереотипы для задания новых видов компонентов (например, зависимых от операционной системы).
В UML определены пять стандартных стереотипов (см. «Приложение В»), применимых к компонентам:
executable (исполнимый) - определяет компонент, который может исполняться в узле;
library (библиотека) - определяет статическую или динамическую объектную библиотеку;
table (таблица) - определяет компонент, представляющий таблицу базы данных;
file (файл) - определяет компонент, представляющий документ, который содержит исходный текст или данные;
document (документ) - определяет компонент, представляющий документ.
Примечание UML не определяет пиктограмм для этих стереотипов, хотя в «При -ложении В» предлагается некоторая общепринятая нотация.
Типичные приемы моделирования Исполняемые программы и библиотеки
Чаще всего компоненты UML используются для моделирования компонентов развертывания, составляющих реализацию системы. При развертывании тривиальной системы, состоящей ровно из одного исполняемого файла, моделировать компоненты необязательно. Если же система состоит из нескольких компонентов и ассоциированных с ними объектных библиотек, то моделирование компонентов
поможет при визуализации, специфицировании, конструировании и документировании решений, принятых относительно физической системы. Моделирование компонентов приобретает еще большее значение, если вы предполагаете заниматься контролем версий и управлением конфигурацией различных частей системы по мере ее развития.
В большинстве случаев компоненты развертывания определяются решениями, принятыми относительно сегментирования физической реализации системы. На эти решения оказывает влияние ряд технических факторов (например, выбор компонентных средств, имеющихся в операционной системе), вопросы управления конфигурацией (скажем, какие части системы могут изменяться с течением времени) и повторного использования (какие компоненты можно будет использовать в других системах или, наоборот, позаимствовать из них). Имеет значение также топология используемой системы (см. главу 26).
Моделирование исполняемых программ и библиотек осуществляется следующим образом:
1. Решите, на какие части будет разбита физическая система. Принимайте во внимание технические факторы, а также соображения относительно управления конфигурацией и повторного использования.
2. Смоделируйте исполняемые программы и библиотеки как компоненты, пользуясь подходящими стандартными элементами. Если для вашей реализации требуются новые виды компонентов, введите соответствующие новые стереотипы.
3. Если для вас важно управлять стыковочными узлами системы, смоделируйте важнейшие интерфейсы, которые одни компоненты должны реализовывать, а другие - использовать.
4. В той мере, в какой это необходимо для изложения ваших намерений, смоделируйте отношения между исполняемыми программами, библиотеками и интерфейсами. Чаще всего вам будет нужно моделировать зависимости между этими частями системы, чтобы визуализировать влияние возможных изменений.

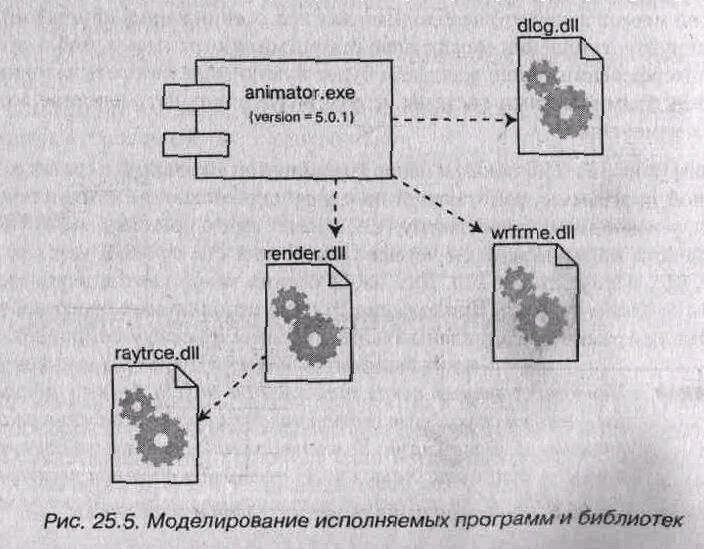

Например, на рис. 25.5 показан набор компонентов, входящий в состав инструментальной программы, работающей на одном персональном компьютере. Мы видим одну исполняемую программу (animator. ехе с помеченным значением, обозначающим номер версии) и четыре библиотеки (diog.dll, wrfrme.dll, render, dll и raytrce .dll). Для изображения компонентов использованы стандартные элементы (см. «Приложение В») для исполняемых программ и библиотек. На диаграмме представлены также зависимости между компонентами.
Примечание Непосредственный показ зависимости между двумя компонентами - это на самом деле свернутая форма представления реальных отношений между ними. Компонент редко зависит от другого компонента напрямую; чаще он импортирует один или несколько интерфейсов, экспортируемых вторым компонентом. Можно было бы, к примеру, изменить представленную на рис. 25.5 диаграмму, явно указав интерфейсы, которые реализует (экспортирует) render. dll и использует (импортирует) animator. ехе. Но для простоты эти детали можно скрыть, показав лишь, что существует за-виси^лость между компонентами.
По мере разрастания модели вы обнаружите, что многие компоненты объединяются в концептуально и семантически связанные группы. В UML для моделирования таких групп можно использовать пакеты (см. главу 12).
Для больших систем, которые устанавливаются на несколько компьютеров вам, вероятно, придется моделировать способ распределения компонентов, назначая каждому из них узел, на котором он будет находиться (моделирование развертывания системы обсуждается в главе 26).
Таблицы, файлы и документы
Моделирование исполняемых программ и библиотек, составляющих физическую реализацию системы, весьма полезно. Однако зачастую оказывается, что существует масса вспомогательных компонентов развертывания, которые нельзя отнести к этим категориям, но которые тем не менее критичны для физического развертывания системы. Например, реализация может включать файлы данных, файлы оперативной подсказки, скрипты на каком-либо интерпретируемом языке, файлы журналов, инициализационные файлы и протоколы установки или удаления системы. Моделирование этих компонентов - важная составная часть управления конфигурацией системы. К счастью, в UML существуют средства для моделирования всех этих артефактов.
Моделирование таблиц, файлов и документов осуществляется так:
1. Выявите те вспомогательные элементы, которые являются частью физической реализации системы.
2. Смоделируйте их в виде компонентов. Если в вашей реализации появляются новые виды артефактов, введите подходящий новый стереотип.
3. В той мере, в какой это необходимо для изложения ваших намерений, смоделируйте отношения между вспомогательными компонентами и исполняемыми программами, библиотеками и интерфейсами в системе. Чаще всего вам понадобится моделировать зависимости между этими частями, чтобы визуализировать то, как скажутся изменения компонентов.

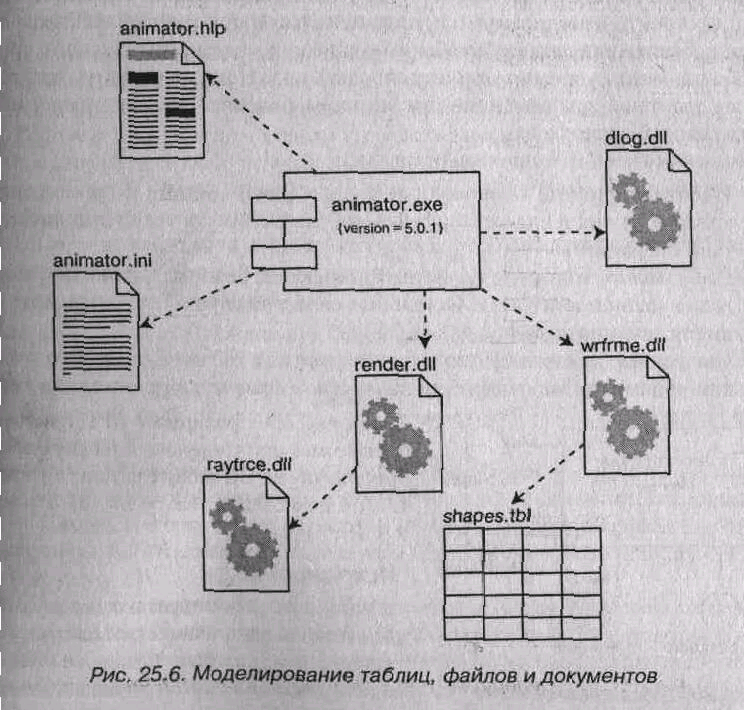

Так, на рис. 25.6, расширяющем предыдущий, показаны таблицы, файлы и документы, которые являются частью развернутой системы, построенной вокруг программы animator, ехе. Мы видим один документ (animator .hip), один простой файл (animator. ini) и одну таблицу базы данных (shapes . tbi). Для их изображения используются соответствующие стандартные элементы UML.
Моделирование баз данных (см. главы 8 и 29) может усложниться, если приходится иметь дело с несколькими таблицами, триггерами и хранимыми процедурами. Для визуализации, специфицирования, конструирования и документирования
этих особенностей нужно будет моделировать как логическую схему, так и физические базы данных.
