Новые строительные блоки
Строительные блоки языка UML - классы, интерфейсы, кооперации, компоненты, узлы, ассоциации и т.д. - являются достаточно общими, чтобы их можно было применять для моделирования любых сущностей. Тем не менее, если вы хотите расширить словарь или создать специальные визуальные образы для абстракций, часто возникающих в вашей предметной области, можно воспользоваться стереотипами.
Моделирование новых строительных блоков производится в следующем порядке:
1. Убедитесь, что с помощью базового набора средств UML невозможно воплотить ваш замысел. Если вы столкнулись с типичной задачей моделирования, то, скорее всего, уже существует стандартный стереотип для ее решения.
2. Если вы убеждены, что никакого другого способа выразить соответствующую семантику не существует, подыщите примитив UML, более всего похожий на то, что вы собираетесь моделировать (например, класс, интерфейс, компонент, узел, ассоциацию и т.д.) и определите для него новый стереотип. Помните, что вы можете определить иерархию стереотипов (см. главу 10), в которой есть как общие, так и специализированные элементы; однако не увлекайтесь этим чрезмерно.
3. Задайте общие свойства и семантику, выходящие за пределы базового элемента, определив множество помеченных значений и ограничений для стереотипа.
4. Если вы хотите связать со стереотипными элементами специальный визуальный образ, определите для каждого из них новую пиктограмму.

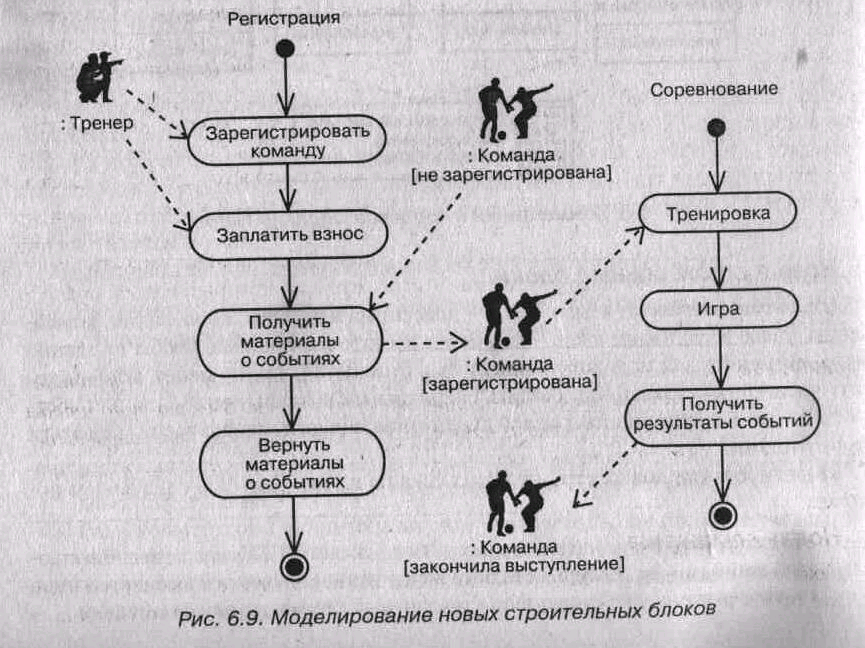

Допустим, вы используете диаграммы деятельности для моделирования бизнес-процесса, описывающего действия тренеров и команд во время какого-либо спортивного события. Следует визуально отличать тренеров и команды друг от друга и от иных сущностей предметной области, таких как состязания и занятые командами места. Как явствует из рис. 6.9, две сущности - Тренер (Coach) и Команда (Team) - отличаются от остальных. Это не просто разновидности классов, а, новые примитивные строительные блоки, которые можно использовать в данном контексте. Создать такие блоки можно, определив стереотипы coach и team и применив их к классам UML. На рисунке анонимные экземпляры :Тренер
: Команда (последний существует в трех различных состояниях - не зарегистрирована, зарегистрирована и закончила выступление) сопровождаются пиктограммами, ассоциированным с их стереотипами. (Подробнее об экземплярах рассказано в главе 13, о ролях - в главе 11, о диаграммах деятельности - в главе 19.)
Новые свойства
Базовые свойства строительных блоков UML - атрибуты и операции для классов, содержание пакетов и т.д. - являются достаточно общими, чтобы их можно было применять для моделирования любых сущностей. Все же, если вы хотите расширить набор свойств базовых блоков (или новых блоков, созданных с помощью стереотипов), вам необходимо воспользоваться помеченными значениями.
Моделирование новых свойств осуществляется следующим образом:
1. Сначала убедитесь, что с помощью базовых средств UML невозможно воплотить вашу задумку. Если вы столкнулись с типичной задачей моделирования, то, вероятнее всего, уже существует стандартное помеченное значение для ее решения.
2. Если вы уверены, что никакого другого способа выразить нужную семантику не существует, добавьте новое свойство к соответствующему элементу или стереотипу. Здесь действуют правила обобщения: помеченные значения, определенные для некоторого элемента, применяются и ко всем его потомкам.
Предположим, например, что вам нужно связать создаваемые модели с системой управления конфигурацией проекта. Помимо всего прочего, это предполагает отслеживание номера версии, текущего статуса версии в хранилище (Check in/check out status) и, возможно, дат создания и модификации каждой подсистемы (см. главу 31). Поскольку вся эта информация специфична для процесса разработки, она не является частью базового UML, хотя ее можно включить в модель с помощью помеченных значений. В частности, эта информация не является просто атрибутом класса. Номер версии подсистемы - это часть метаданных, но не самой модели.
На рис. 6.10 представлены четыре подсистемы, каждая из которых была расширена за счет включения номера версии и статуса. Для подсистемы Биллинг показано еще одно помеченное значение - имя человека, который извлек подсистему из хранилища.
Примечание Значения таких меток, как version и status, могут устанавливаться инструментальными средствами. Вместо того чтобы вручную задавать их в модели, для их автоматического сопровождения достаточно воспользоваться средой разработки, интегрированной с системой управления конфигурацией.
