Тема 9. Динамические нагрузки

Как уже известно, статической называется нагрузка, которая весьма медленно возрастает от нуля до своего конечного значения. Ускорения частиц элементов конструкции от такой нагрузки невелики, а потому можно пренебречь возникающими при этом силами инерции. При быстро возрастающей нагрузке необходимо учитывать силы инерции, появляющиеся в результате деформации системы; силы инерции необходимо учитывать также при действии нагрузки, вызывающей движение тела с некоторым ускорением.

Нагрузки, учитывающие силы инерции, а также вызванные этими нагрузками напряжения и деформации называются динамическими. Все динамические нагрузки делятся на инерционные, ударные и повторно-переменные (цикловые). К динамическим также относятся ударные нагрузки, хотя при расчете на удар в ряде случаев пренебрегают силами инерции, возникающими в конструкции.

Удар – это взаимодействие тел, при котором за очень малый промежуток времени скачкообразно возникают конечные изменения скорости этих тел.

Расчет на действие динамической нагрузки (динамический расчет) производят при проектировании частей конструкций, находящихся под действием ударной или вибрационной нагрузки, создаваемой станками, двигателями, молотами и другими механизмами и вызывающей колебания сооружений. Многие части машин также находятся под действием динамической нагрузки.

Динамический расчет имеет целью обеспечить необходимую прочность конструкции и не допустить значительных ее деформаций.

При динамической нагрузке любой элемент конструкции в каждый момент времени можно рассматривать как находящийся в состоянии равновесия под действием внешних сил (включая опорные реакции), усилий, представляющих собой действие соседних элементов, и сил инерции. Это положение носит название принципа Даламбера. Таким образом, при инерционных нагрузках расчет ведется с применением принципа Даламбера.

При ударных нагрузках расчет ведется по коэффициенту динамичности, а при повторно-переменных нагрузках – по пределу выносливости материала.

Расчет на прочность с учетом сил инерции. Пусть стержень движется прямолинейно и параллельно своей оси (рис. 3.2.43). Применим принцип Даламбера, т.е. прикладываем к стержню силу инерции mа, после этого считаем, что стержень находится в состоянии статического равновесия. Находим продольную силу:

N = Р + mа,

где Р₁ – движущая сила, Н;

Р – сила сопротивления, Н;

mа – сила инерции.

,

где А – площадь поперечного сечения.

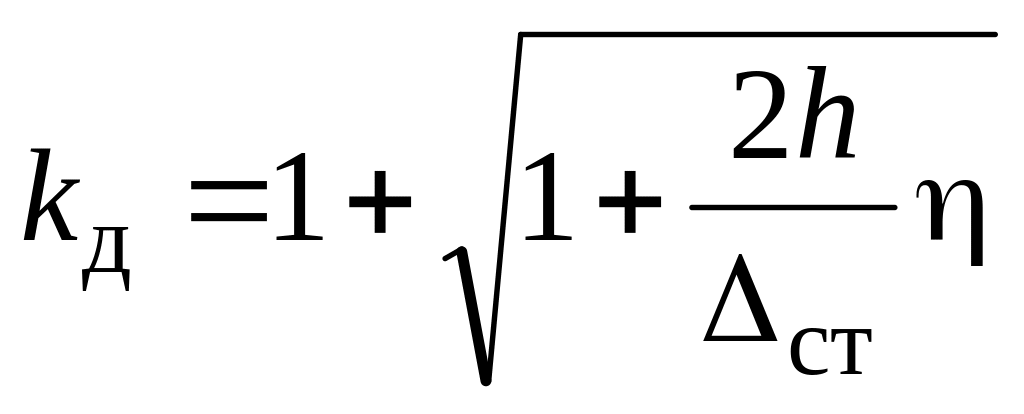

Расчет на прочность при ударе (рис. 3.2.44). Все расчеты на динамические нагрузки основаны на расчетах при статических нагрузках путем применения коэффициента динамичности:

, ,

г де – динамический коэффициент;

– перемещение под действием силы Q.

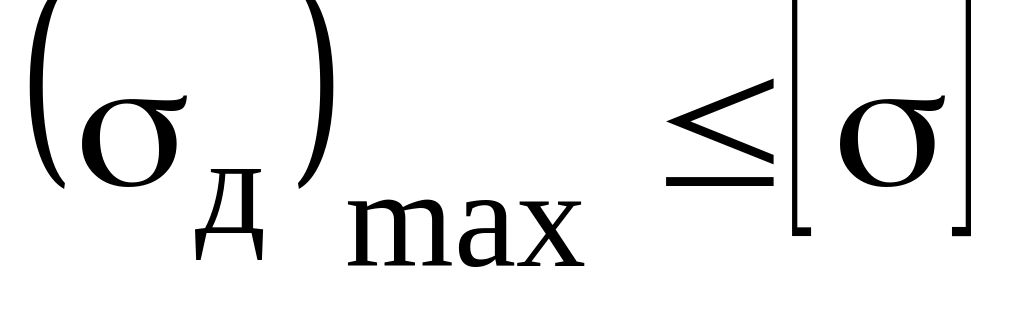

Условие прочности: _{д max} = k_д_ст  [].

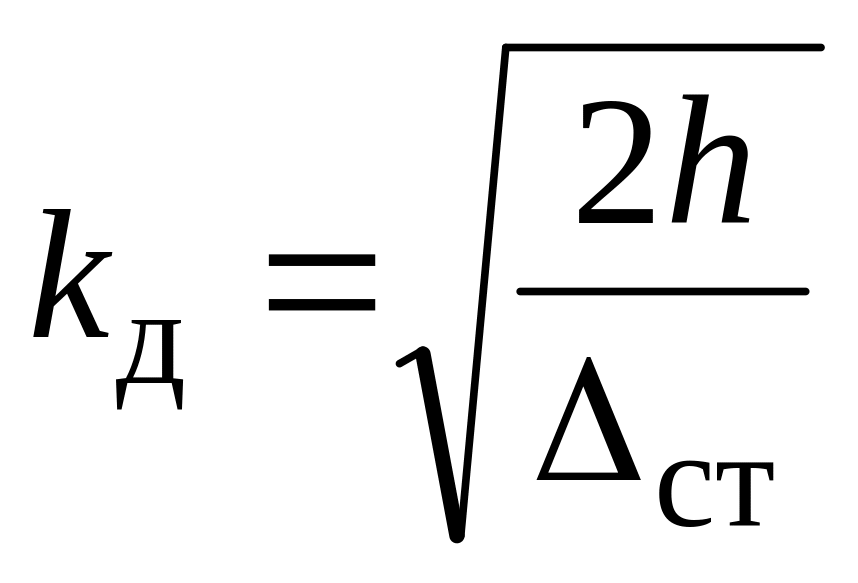

– динамический коэффициент при вертикальном ударе.

– коэффициент, учитывающий соотношение ударяемой (m) и ударяющей (М) массы.

Если ударяемая конструкция не имеет в точке удара сосредоточенной массы, то

.

На практике обычно принимают .

Тема 10. Усталость

Основные понятия. Многие детали машин работают в условиях переменных во времени напряжений. Так, вращающиеся валы и оси, нагруженные постоянными изгибающими силами, работают при переменных нормальных напряжениях изгиба.

Совокупность последовательных значений переменных напряжений за один период процесса их изменения называется циклом.

Обычно цикл представляют в виде графика, в котором по оси абсцисс откладывается время, а по оси ординат – напряжения (рис. 3.2.45).

Рис. 3.2.45

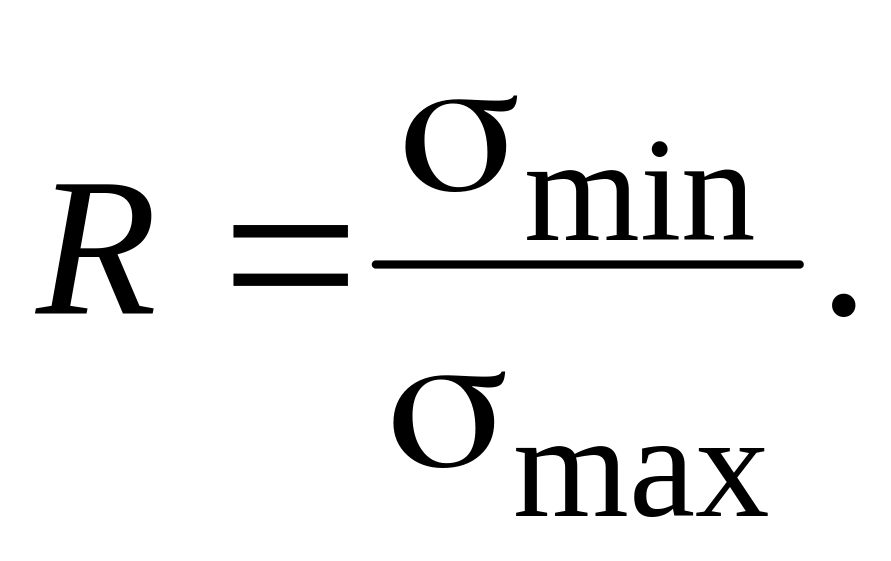

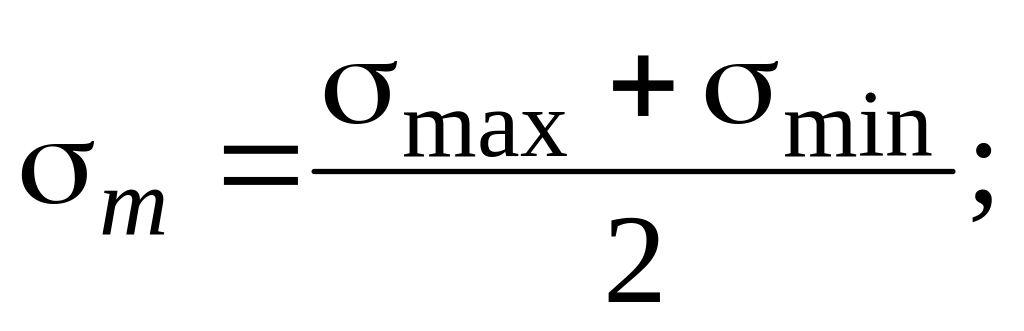

Цикл характеризуется максимальным, минимальным и средним напряжениями. Среднее значение напряжений (_m), амплитуда цикла (_а) и коэффициент асимметрии цикла (R) рассчитываются по формулам:

Все приведенные определения и соотношения можно записать и для касательных напряжений.

Ц икл, при котором максимальное и минимальное напряжения равны по величине и обратны по знаку, называют симметричным циклом (рис. 3.2.46).

_т = 0; _a = _т; R = – 1.

О стальные циклы называют асимметричными. Часто встречается отнулевой, или пульсирующий, цикл, минимальное напряжение при этом цикле равно нулю, среднее напряжение равно амплитуде (рис. 3.2.47).

Переменные напряжения возникают в осях вагонов, рельсах, рессорах, валах машин, зубьях колес и многих других случаях.

Под действием переменных напряжений в материале возникает микротрещина, которая под действием повторяющихся напряжений растет в глубь изделия. Края трещины трутся друг о друга, и трещина быстро увеличивается. Поперечное сечение детали уменьшается, и в определенный момент случайный толчок, или удар вызывает разрушение.

Появление трещин под действием переменных напряжений называют усталостным разрушением.

Усталостью называют процесс накопления повреждений в материале под действием повторно-переменных напряжений.

Характерный вид усталостных разрушений – трещины и часть поверхности, блестящая в изломе. Такой характер излома вызван многократным нажатием, зашлифованностью частей детали.

Опыт показывает, что усталостное разрушение происходит при напряжениях ниже предела прочности, а часто и ниже предела текучести.

Способность материала противостоять усталостным разрушениям зависит от времени действия нагрузки и от цикла напряжений. При любой деформации нагружение с симметричным циклом наиболее опасно.

Опытным путем установлено, что существует максимальное напряжение, при котором материал выдерживает, не разрушаясь, значительное число циклов.

Наибольшее (максимальное) напряжение цикла, при котором не происходит усталостного разрушения образца из данного материала после любого большого числа циклов, называют пределом выносливости.

Для определения предела выносливости изготавливают серию одинаковых образцов и проводят испытания при симметричном цикле изгиба. Образцы имеют цилиндрическую форму, гладкую поверхность (полированную) и плавные переходы.

Образцы устанавливают на испытательную машину и нагружают так, чтобы напряжение составляло примерно 80 % от предела прочности. После некоторого числа циклов образец разрушается. Фиксируют максимальное напряжение и число циклов до разрушения.

Испытания повторяют, постепенно снижая нагрузку на каждый последующий образец и фиксируя число циклов до разрушения образцов.

По результатам испытаний строят график зависимости между максимальным напряжением и числом циклов нагружений до разрушения. График называют кривой усталости (рис. 3.2.48). В большинстве случаев после числа циклов нагружений более 10⁷ кривая приближается к прямой, параллельной оси абсцисс.

Рис. 3.2.48

n – число циклов нагружения; _R – предел выносливости; _–1 – предел выносливости при симметричном цикле (R = – 1); ₀ – предел выносливости при отнулевом цикле (R = 0); n_баз – число циклов, при котором определяют предел выносливости (базовое число циклов)

Если провести испытания при асимметричном цикле, кривая ляжет выше, т. е. выносливость материала повысится.

Предел выносливости, определенный путем стандартных испытаний, является одной из механических характеристик материала.

Факторы, влияющие на сопротивление усталости:

1. Концентрация напряжений. В местах, где имеются резкие изменения размеров, отверстия, резьба, острые углы, возникают большие местные напряжения (концентрация напряжений). В этих местах возникают усталостные трещины, трещины разрастаются, и это приводит к разрушению детали.

Местные напряжения значительно выше номинальных напряжений, возникающих в гладких деталях.

Влияние концентрации напряжений учитывается эффективным коэффициентом концентрации напряжений (К_). Коэффициент зависит от формы поверхности.

2. Размеры детали. В деталях больших размеров возможны внутренняя неоднородность, инородные включения, незаметные микротрещины. Влияние размеров учитывается масштабным фактором (K_d-).

K_d – масштабный коэффициент, коэффициент влияния абсолютных размеров.

3. Характер обработки поверхности. Поверхность может быть шероховатой, покрытой следами от резца, т.е. ослабленной, а может быть усиленной специальными методами упрочнения: азотированием, поверхностной закалкой, цементацией. При отсутствии специального упрочнения поверхностный коэффициент меняется от 0,6 до 1.

При специальной обработке он может быть больше единицы: поверхность оказывается прочнее сердцевины.

К_F – коэффициент влияния шероховатости;

К_у – коэффициент влияния упрочнения, К_у = 1,1 – 2,8.

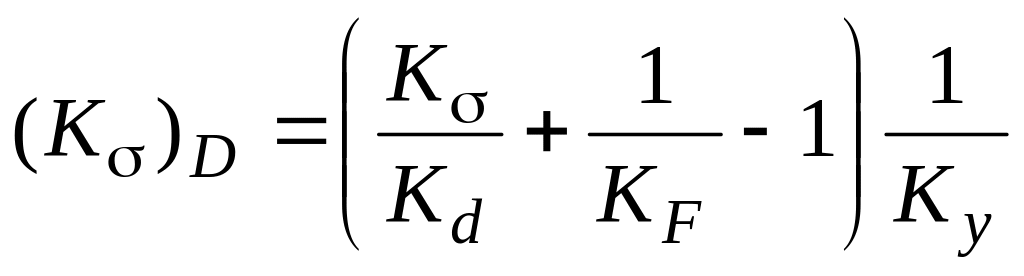

Одновременный учет действия всех факторов, понижающих предел выносливости, можно провести с помощью коэффициента

.

Находим предел выносливости в расчетном сечении:

.

Основы расчета на прочность при переменных напряжениях. Расчеты по нормальным и касательным напряжениям проводятся аналогично.

Расчетные коэффициенты выбираются по специальным таблицам.

При расчетах определяют запасы прочности по нормальным и касательным напряжениям.

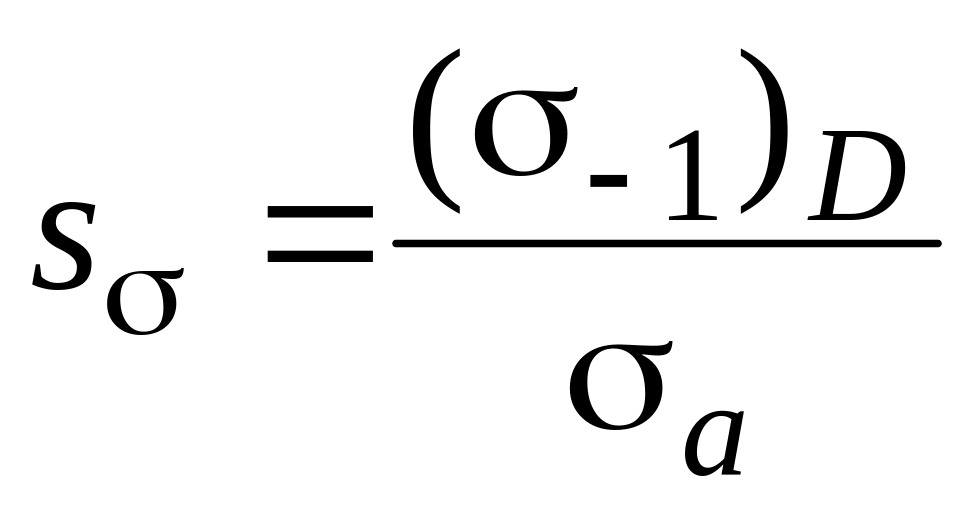

Запас прочности по нормальным напряжениям находится по формуле

.

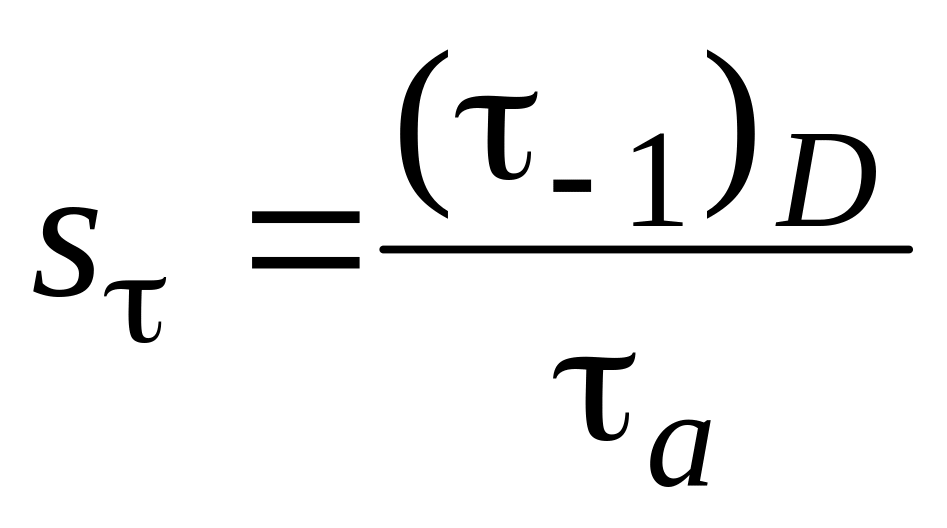

Запас прочности по касательным напряжениям определяется по формуле

,

где _а – амплитуда цикла нормальных напряжений;

_а – амплитуда цикла касательных напряжений.

Полученные запасы прочности сравнивают с допускаемыми. Представленный расчет является проверочным и проводится при конструировании детали.
