2.6.2 Підготовка квантових далекомірів до роботи. Вимірювання кутів і відстаней
Вказівки щодо заходів безпеки.
ЗАБОРОНЯЄТЬСЯ !
допускати особовий склад до роботи з далекоміром без попереднього вивчення технічного опису і інструкції з експлуатації далекоміра;
наводити далекомір на вікна, двері і вимірювати відстань при роботі з далекоміром у приміщеннях;
вимірювати відстань до дзеркально відбиваючих поверхонь.
КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ ! ! !
наводити увімкнений далекомір на особовий склад і бойову техніку своїх військ;
оглядати оптику далекоміра після натиснення кнопки ПУСК;
розбирати далекомір і ремонтувати його при увімкненому джерелі живлення.
Під час бойової роботи далекоміра старший оператор зобов’язаний стежити, щоб на лінії візирування не знаходився особовий склад своїх військ. За умови виявлення людей на лінії візирування, натискати кнопку ИЗМЕРЕНИЕ 11 забороняється (рис.2.49).
За необхідності перемикач СВЕТОФИЛЬТР 5 повинен бути встановлений у положення ВКЛ.
Під час роботи з акумуляторними батареями місце роботи повинно бути світлим і вентильованим, захищеним від атмосферних опадів, прямих сонячних променів.
Під час роботи з лугами необхідно стежити, щоб вони не потрапляли на шкіру і особливо в очі. Якщо луги потрапили на шкіру, то ретельно промийте вражене місце водою, потім – 3% розчином борної кислоти і знову водою. Якщо луги потрапили в очі, негайно промийте їх водою, потім – 3% розчином борної кислоти (приготованої спеціально для очей) і звертайтесь до лікаря.
Розрахунок далекоміра і особовий склад, який бере участь у роботі з ним, повинні регулярно проходити огляд у лікаря – офтальмолога для перевірки стану органів зору.
Підготовка далекоміра до застосування включає установку, горизонтування, орієнтування і перевірку працездатності.
Далекомір встановлюють у такому порядку:
вибрати місце для спостереження;
спрямувати одну з ніжок триноги в напрямку спостереження за допомогою виска установіть триногу над вибраною точкою так, щоб столик розміщався приблизно горизонтально;
установити на столику триноги кутомірну платформу і надійно закріпити її становим гвинтом;
провести грубе горизонтування кутомірної платформи за шаровим рівнем 18 (рис.2.49) з точністю до половини поділки шкали рівня зміною довжини ніжок триноги і обертанням підйомних гвинтів 17 кутомірної платформи;
відвести рукоятку 22 пристрою-затискача кутомірної платформи проти годинникової стрілки до упору;
установити прийомопередавач хвостовиком у посадочне гніздо пристрою-затискача кутомірної платформи і, розвертаючи прийомопередавач, добитися того, щоб фіксуючі упори хвостовика увійшли у відповідні пази пристрою-затискача, і повернути рукоятку 22 за годинниковою стрілкою до надійного закріплення прийомопередавача;
установити і закріпити акумуляторну батарею на тринозі або поставте її поряд з далекоміром і підключити кабель до прийомопередавача і акумуляторної батареї, попередньо знявши заглушки з відповідних рознімів.
|
|

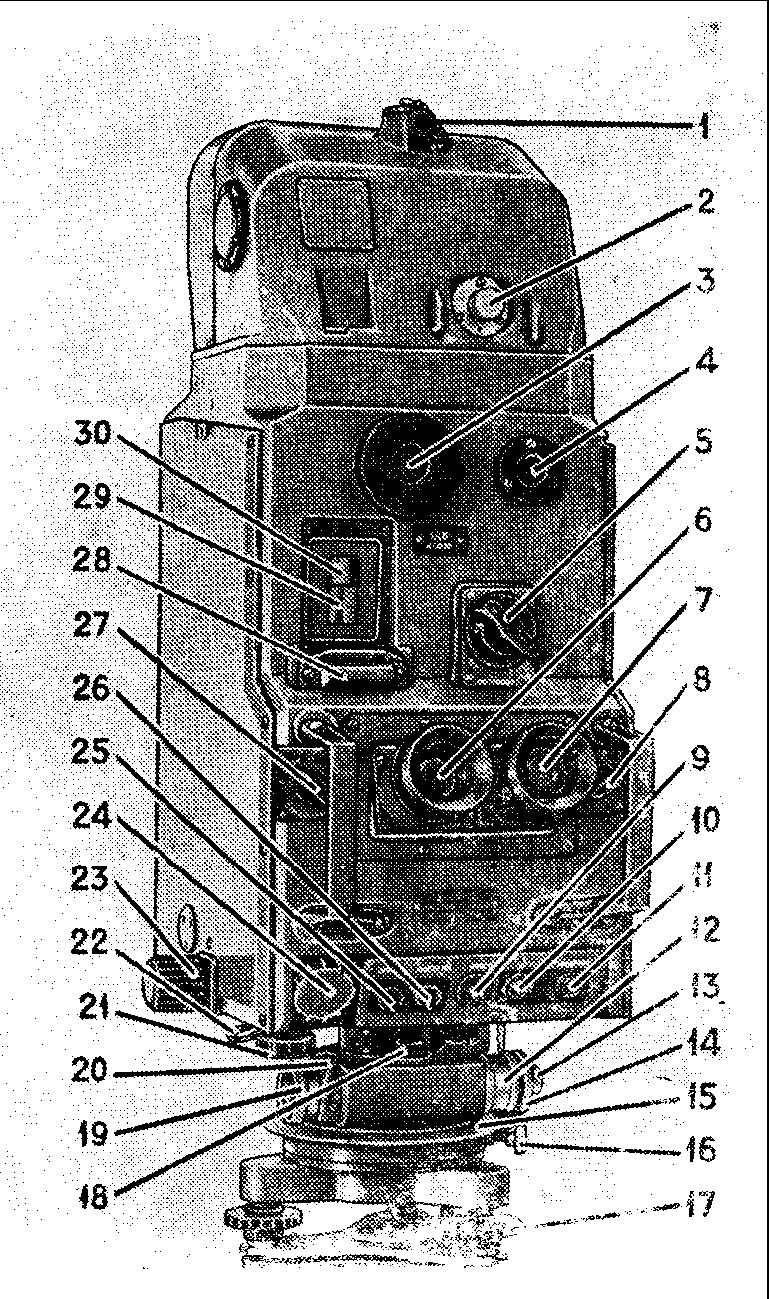

Рисунок 2.49 – Прийомопередавач на кутомірній платформі:
1 – гвинт кріплення візирної вішки; 2 – клапан осушення; 3 – патрон осушення; 4 – патрон освітлення сітки; 5 – перемикач СВЕТОФИЛЬТР; 6 - окуляр; 7 – окуляр візира; 8 – перемикач ЦЕЛЬ;9 - рукоятка ЯРКОСТЬ;
10 – кнопка ПУСК; 11 – кнопка ИЗМЕРЕНИЕ;
12 – шкала точних відліків горизонтальних кутів;
13 – гайка; 14, 19 – рукоятка горизонтального наведення; 15 – шкала лімба; 16 – гвинт; 17 – гвинт підйомний; 18 – шаровий рівень; 20 – рукоятка відведення чер’вяка; 21 – рознім; 22 – рукоятка пристрою-затискача;23 – рукоятка вертикального наведення;
24 – рознім КОНТРОЛЬ ПАРАМЕТРОВ; 25 – тумблер ПИТАНИЕ; 26 – тумблер ПОДСВЕТКА; 27 – перемикач СТРОБИРОВАНИЕ; 28 – циліндричний рівень; 29 – шкала грубих відліків вертикальних кутів; 30 – шкала точних відліків вертикальних кутів
Точне горизонтування за циліндричним рівнем проводьте у такому порядку:
поверніть рукоятку 20 відводки черв’яка вниз до упору і розверніть прийомопередавач таким чином, щоб ось циліндричного рівня 28 була паралельна прямій, що проходить через осі двох підйомних гвинтів 17 кутомірної платформи;
виведіть бульбашку рівня на середину, обертаючи підйомні гвинти кутомірної платформи одночасно у протилежні сторони;
поверніть прийомопередавач на 900 (15-00) і, обертаючи третій підйомний гвинт, знову виведіть бульбашку рівня на середину;
перевірте точність горизонтування, плавно повертаючи прийомопередавач у межах, що допускаються кабелем живлення, і повторіть горизонтування, якщо при поворотах бульбашка циліндричного рівня віддаляється від середини більше ніж на половину поділки.
Перед орієнтуванням далекоміра установіть окуляр 7 візира на чіткість зображення. За необхідності дістаньте візирну вішку із укладального ящика, установіть її на прийомопередавач і закріпіть гвинтом 1.
Орієнтування далекоміра в основному напрямку проводити у такому порядку:
обчислити основний відлік за формулою
О відлік = αон - αор ± 30-00, (2.12)
де αон – дирекційний кут основного напрямку;
αор – дирекційний кут відомого напрямку;
наведіть прийомопередавач на орієнтир, користуючись рукоятками горизонтального 14 або 19 і вертикального 23 наведення;
відпустіть гвинт 16 кутомірної платформи, який фіксує шкалу 15 лімба і гайку 13 фіксації шкали 12 точного відліку;
обертанням шкали лімба і шкали точного відліку установіть проти індексів величину основного відліку (далекомір буде зорієнтовано в основному напрямку при відліку 30-00);
затисніть гвинт фіксації шкали лімбу і гайку фіксації шкали точних відліків.
Орієнтування далекоміра за дирекційним кутом орієнтирного напрямку проводьте у такому порядку:
наведіть прийомопередавач на орієнтир, дирекційний кут напрямку на який відомий;
відпустіть гвинт, який фіксує шкалу лімба, і гайку фіксації шкали точних відліків;
установіть на лімбі (по чорній шкалі) і на шкалі точних відліків відлік, що дорівнює величині дирекційного кута на орієнтир;
затисніть гвинт фіксації шкали лімба і гайку фіксації шкали точних відліків.
Під час такого орієнтування далекоміра відліки відповідають дирекційному куту напрямку з точки стояння далекоміра на ціль (орієнтир, репер).
Перевірка працездатності далекоміра включає: контроль напруги акумуляторної батареї, контроль функціонування вимірювача часових інтервалів і перевірку функціонування далекоміра.
Контроль напруги акумуляторної батареї проводити у такому порядку:
увімкнути тумблер ПИТАНИЕ 25 і натиснуть кнопку КОНТР.НАПР. 2 (рис.2.50);
якщо у лівому окулярі 6 (рис.2.49) прийомопередавача спалахне сигнальна точка, замінити акумуляторну батарею свіжо зарядженою;
АКУМУЛЯТОРНУ БАТАРЕЮ ЗАМІНЯЙТЕ, ТІЛЬКИ ЯКЩО ТУМБЛЕР ЖИВЛЕННЯ ВИМКНЕНИЙ.
Контроль функціонування вимірювача часових інтервалів проводити у такому порядку:
установити перемикач СТРОБИРОВАНИЕ 27 в положення «0»;
натисніть кнопку ПУСК 10;
перемикач ЦЕЛЬ послідовно ставте у положення «1», «2», «3» і після кожного переключення натискайте кнопку КАЛИБРОВКА 1 (рис.2.50).
Примітка. При відключенні приладу повторно натискайте кнопку ПУСК.

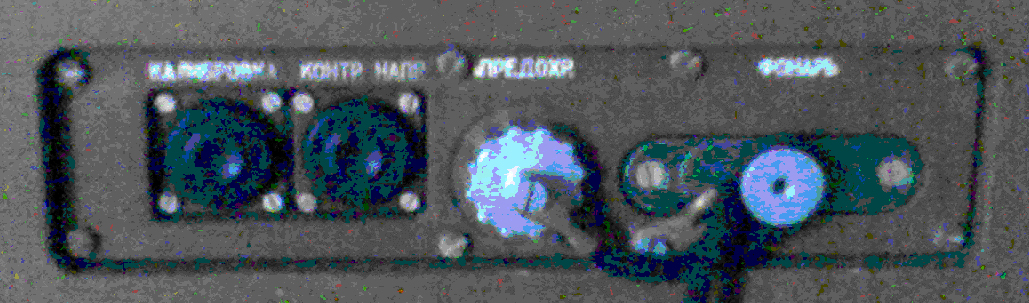

Рисунок 2.50 – Панель контролю
При цьому показники цифрового індикатора повинні бути у межах, наведених у табл.2.4.
Після перевірок перемикач ЦЕЛЬ установити у положення 1.
Перевірку функціонування далекоміра проводити контрольним вимірюванням відстані, яка відома заздалегідь. Якщо величина точно не відома, тричі вимірюють відстань однієї і тієї ж величини. Результати вимірювань не повинні відрізнятися від відомого значення або одне від одного на величину, що перевищує допустиму помилку, яка вказана у технічному описі.
Таблиця 2.4 – Показники цифрового індикатора
Положення перемикача ЦЕЛЬ |
Показники індикатора |
Примітка |
|
дальності |
обліку цілей |
||
1 |
14982-14990 |
3 |
У останньому розряді у всіх випадках повинні висвітлюватися тільки цифри 0, 2, 5, 7 |
2 |
29962 – 29972 |
3 |
|
3 |
44945 – 44957 |
3 |
|
Застосування далекоміра. Далекомір може застосовуватися у таких режимах: візуальна розвідка місцевості; вимірювання горизонтальних кутів; вимірювання вертикальних кутів; вимірювання відстані.
Візуальну розвідку місцевості проводять у такому порядку:
виберіть спостережний пункт і займіть його;
підготуйте виріб до роботи відповідно до вище зазначених вимог;
установіть окуляр візира на чіткість зображення і ведіть спостереження місцевості.
Горизонтальні кути вимірюйте у такому порядку:
відведіть рукоятку відводки черв’яка вниз до упору, наведіть марку сітки грубо на правий предмет і переведіть рукоятку і вихідне положення;
підведіть марку кутомірної сітки до предмета, обертаючи рукоятки вертикального і горизонтального наведення;
зніміть відлік кута зі шкали лімба шкали точних відліків і запишіть великі і малі поділки кутоміра;
відведіть знов рукоятку відводки черв’яка вниз до упору, наведіть марку сітки на лівий предмет і переведіть рукоятку у вихідне положення;
сумістіть марку кутомірної сітки з предметом, обертаючи рукоятки вертикального і горизонтального наведення, і знову зніміть відлік кута;
визначте величину виміряного кута, віднявши менший відлік з більшого (за абсолютною величиною).
Вертикальні кути вимірюються у такому порядку:
підведіть марку сітки до верхнього предмета, обертаючи рукоятки вертикального і горизонтального наведення;
зніміть показники по шкалах грубих 29 (рис.2.49) і точних 30 відліків механізму відліку вертикальних кутів;
підведіть марку сітки до нижнього предмета і знову зніміть відлік кута;
визначте величину виміряного кута, віднявши із більшого значення менше (при знятті обох відліків по шкалах одного кольору) або додаючи значення (при знятті відліків по шкалах різного кольору).
Вертикальні кути, які не перевищують 0-35, і горизонтальні кути, які не перевищують 0-70, можуть бути оцінені за допомогою кутомірної сітки правого окуляра.
Відстань вимірюють у такому порядку:
підготуйте далекомір до роботи відповідно до вище зазначених вимог;
підведіть марку сітки до предмета, натисніть кнопку ПУСК 10 і після того, як у лівому окулярі 6 спалахне сигнальна точка, натисніть кнопку ИЗМЕРЕНИЕ 11, не збиваючи точного наведення;
зніміть у лівому окулярі відлік на індикаторі відстані і покажчику числа цілей.
Примітка. Якщо відстань не була виміряна за термін індикації готовності, то для забезпечення можливості вимірювання відстані знов натисніть кнопку ПУСК.
Висвітлення на індикаторі покажчика цілей цифр, що відрізняються від 1, свідчить про наявність на лінії візирування кількох предметів. За необхідності установіть перемикач ЦЕЛЬ 8 у положення, яке відповідає вибраному предмету, і зробіть повторне вимірювання.
Далекомір забезпечує ступінчасте стробування відстані, що вимірюється. За необхідності установіть перемикач СТРОБИРОВАНИЕ 27 у положення 0,4; 1;2; 3, вибираючи тим самим необхідне значення початкової відстані.
Пам’ятайте, що результат вимірювання висвітлюється у лівому окулярі протягом 5-10 секунд.
Вимірювання проводити тільки у режимах, що вказані у формулярі на далекомір.
Під час застосування далекоміра в умовах низької освітленості і у темний час доби додатково проведіть такі операції:
увімкніть тумблер ПОДСВЕТКА 26 і, спостерігаючи в окуляр візира, установіть рукояткою ЯРКОСТЬ 9 необхідну освітленість штрихів кутомірної сітки;
за необхідності установіть вішку на прийомопередавач і увімкніть її освітлення, під’єднайте до розніму ФОНАРЬ 4 (рис.2.50).
Переведення далекоміра із бойового положення у похідне. Для переводу далекоміра із бойового положення у похідне зробіть таке:
вимкніть тумблери ПИТАНИЕ і ПОДСВЕТКА;
від’єднайте кабель живлення від рознімів акумуляторної батареї і прийомопередавача і укладіть їх в кишені укладального ящика;
зніміть з прийомопередавача візирну вішку, ліхтар і укладіть їх в укладальний ящик;
закрийте заглушками штепсельні розніми і посадкове гніздо вішки;
відведіть рукоятку пристрою-затискача кутомірної платформи проти ходу годинникової стрілки до упору;
зніміть прийомопередавач з кутомірної платформи, укладіть в укладальний ящик і закріпіть у ньому;
укладіть акумуляторну батарею в укладальний ящик;
вигвинтіть становий гвинт, зніміть кутомірну платформу з триноги, укладіть в укладальний ящик і закріпіть її в ньому;
зніміть з триноги висок, укладіть його у висувну ногу триноги і закрийте кришкою;
складіть триногу, очистивши її від бруду, зв’яжіть її ременем і закріпіть на укладальному ящику.
