2.5.2 Комплект, загальна будова та принцип вимірювання відстані стереоскопічними далекомірами
До комплекту далекоміра ДС-1 входять (рис.2.18):
власне далекомір з блендами;
лімб;
тринога;
освітлення з акумуляторами;
перетворювач координат ПК-3;
гак;
ящик укладальний;
чохол;
комплект нічних приставок ПДС -1;
ЗІП;
документація.

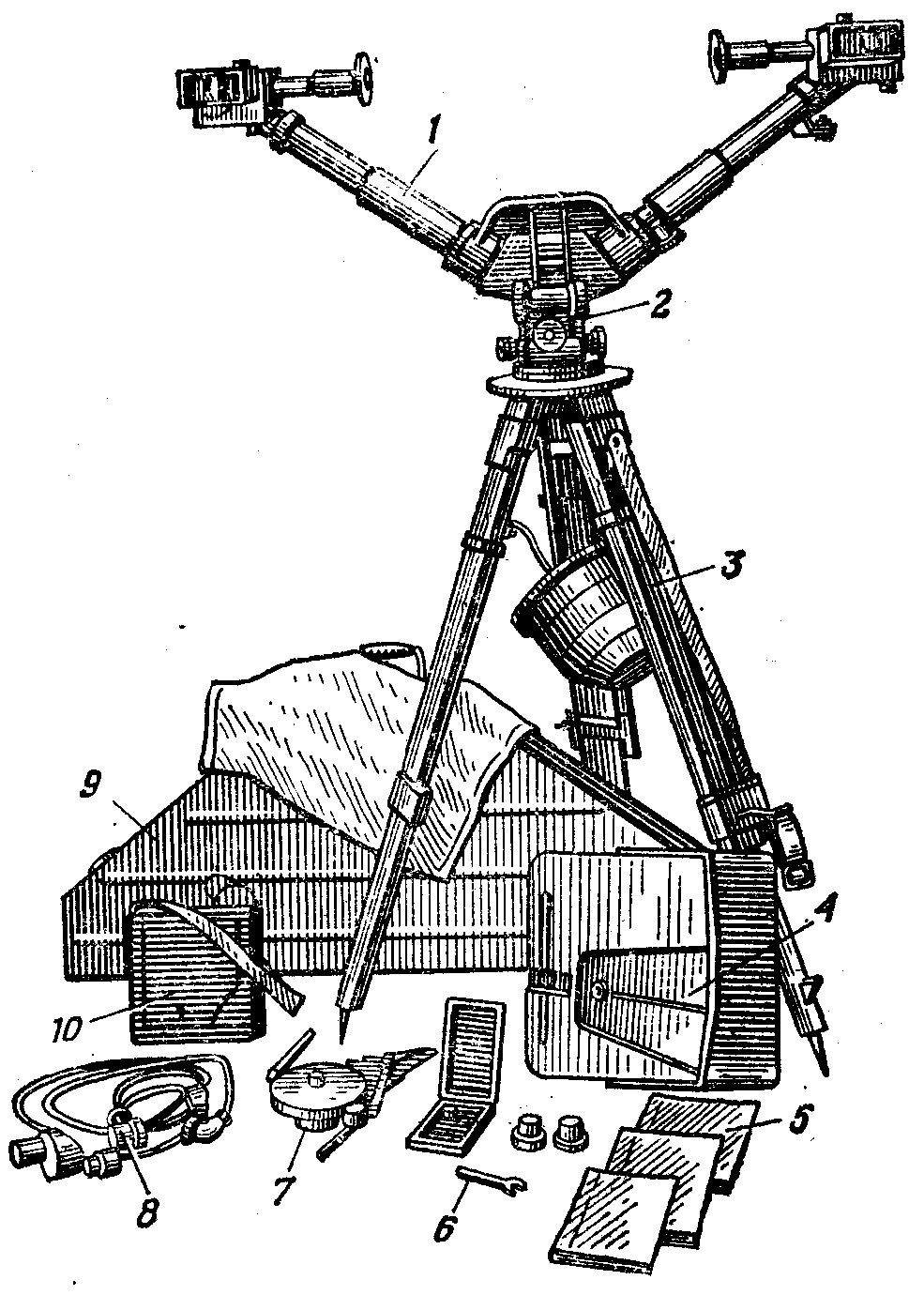

Рисунок 2.18 – Комплект далекоміра ДС-1:
1 - власне далекомір з блендами; 2 - лімб; 3 – тринога із захисним кожухом; 4 - перетворювач координат ПК-3;
5 – документація; 6 - ЗІП; 7 - гак; 8 – освітлення; 9 - ящик укладальний; 10 – акумулятор
Власне далекомір призначений для вимірювання відстані, вертикальних і горизонтальних кутів у межах кутомірної сітки в полі зору приладу.
Він складається із:
двох труб, які скріплені між собою кронштейном;
правої та лівої голівок ;
окулярної частини;
механізму рівня;
орієнтир-бусолі.
Голівка кожної труби має вхідні вікна, вікна освітлення вимірювальних марок, гвинти для кріплення бленд та патронів освітлення, патрони осушки заповнені силікагелем, вікна біаксіальної системи. Крім того, на лівій голівці знаходяться маховички (валики) механізмів вивірки далекоміра по відстані і висоті, закриті кришками.
З боку об'єктивів на правій трубі розміщений вимірювальний валик, а на лівій – важіль заслінки для затемнення шкали відстані і маховичок для встановлення окулярів по базі очей (рис.2.19).
З боку окулярів на правій трубі закріплено посадкове місце для нічного візира із комплекту ПДС-1, а на лівій – рукоятка фіксації шкали бази очей, шкала встановлення окулярів по базі очей (рис.2.20).
Бленди призначені для запобігання засвітлення зорової та біаксіальної систем. Кожна бленда має: телескопічні трубки, які закінчуються тарілками, по два світлофільтри і гайку для кріплення їх на голівках далекоміра.

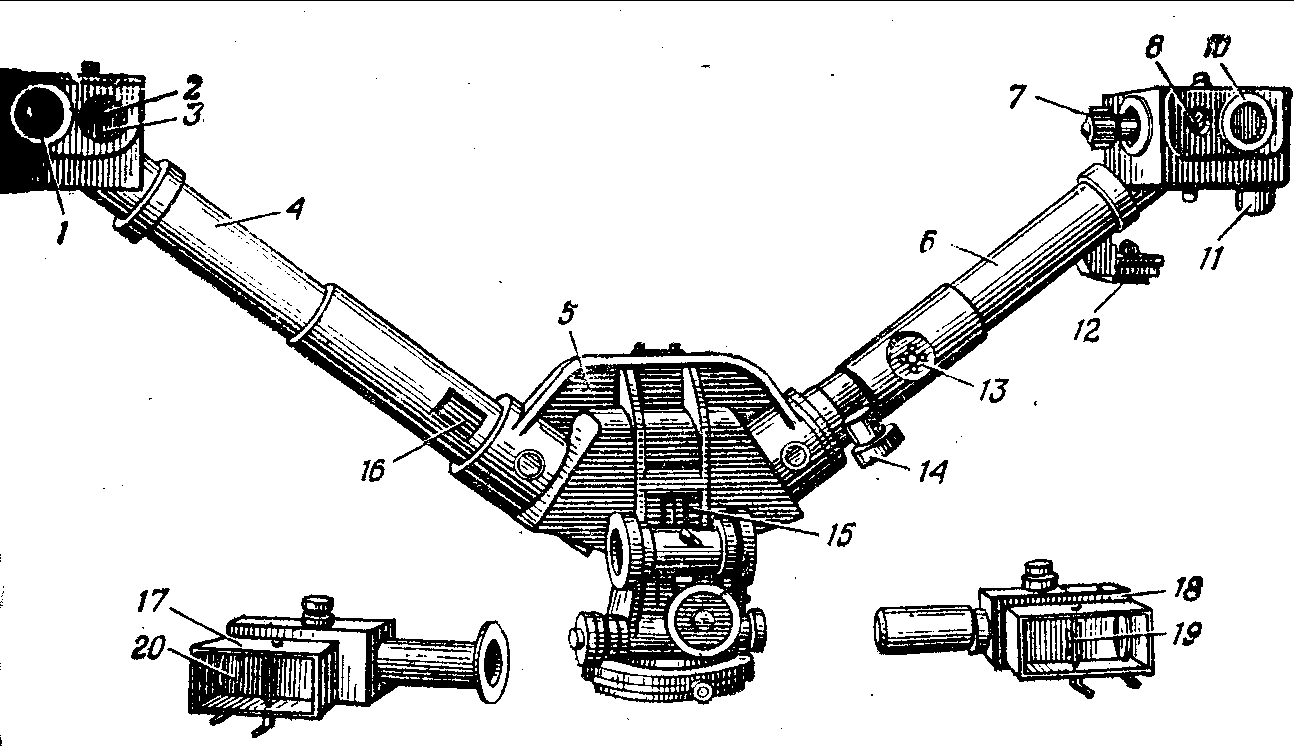

Рисунок 2.19 – Загальний вигляд далекоміра
з боку вхідних вікон:
1 і 10 – вхідні вікна; 2 і 8 – вікна освітлення вимірювальних марок; 3 – вікно освітлення шкали дальності; 4 і 6 – труби далекоміра; 5 – кронштейн;
7 – валик вивірки по відстані; 11 – валик вивірки по висоті; 12 – орієнтир-бусоль; 13 – рукоятка заслінки; 14 – маховичок; 15 – напрямна; 16 – вимірювальний валик; 17 і 18 – бленди; 19 і 20 - світлофільтри
Окулярна частина призначена для спостереження прямого і збільшеного зображення предмета і складається із лівого і правого окулярів з наочниками. Кожний окуляр має рукоятки діоптричної установки і кронштейн для установки нічних приставок, а на правому окулярі розміщена рукоятка включення сітки.

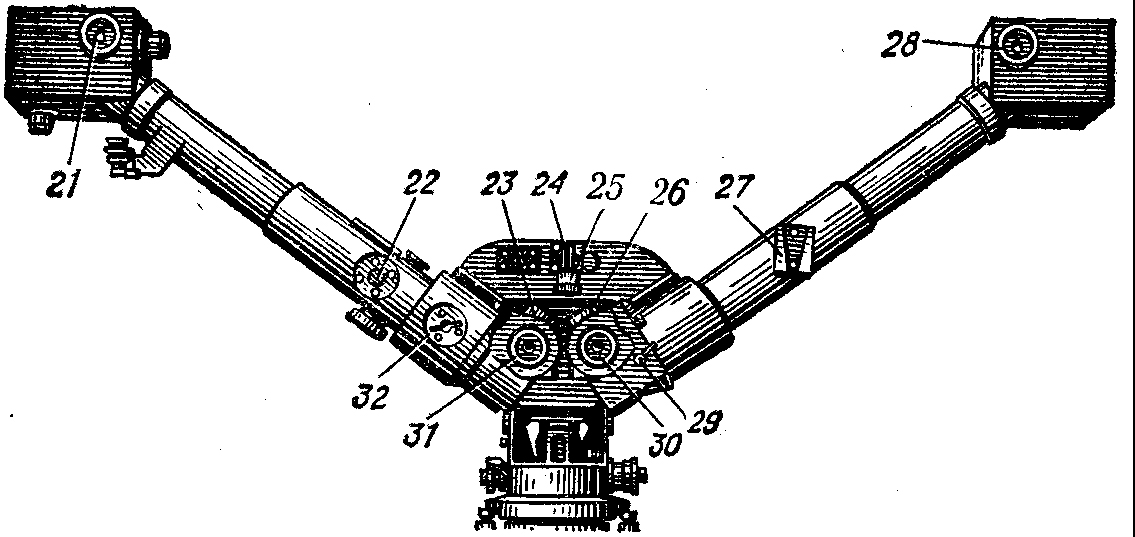

Рисунок 2.20 – Загальний вигляд далекоміра
з боку окулярів:
21 і 28 – патрони осушення; 22 – шкала установлення окулярів по базі очей; 23 і 26 – рукоятки діоптричної установки окулярів; 24 – посадочне місце реостата підствітлення марок; 25 – механізм рівня;
27 – посадочне місце для нічного візира; 29 – рукоятка включення сітки; 30 і 31 – окуляри; 32 – рукоятка фіксування шкали бази очей
Механізм рівня призначений для вимірювання вертикальних кутів у межах ±3-00 (±18°'). Він складається із корпусу, черв'яка і черв'ячного колеса, до якого пригвинчена оправа з рівнем; кільце зі шкалою грубого відліку. На кінці черв'яка кріпиться маховичок з барабанчиком точного відліку.
Орієнтир - бусоль призначена для орієнтування далекоміра по лінії північ - південь. Кріпиться на лівій трубі і складається із корпусу; магнітної стрілки, яка встановлена на підп'ятнику; стопора (гальма) магнітної стрілки; дзеркала на кришці для зручності роботи.
Лімб далекоміра (рис.2.21) призначений для наведення далекоміра в горизонтальній і вертикальній площинах і для вимірювання горизонтальних кутів. Лімб встановлюється на тринозі і кріпиться до неї становим гвинтом, в похідному положенні та при зберіганні закривається кожухом. В корпусі лімба змонтований механізм горизонтального наведення, який складається із черв'ячного колеса і черв'яка. На одному кінці черв'яка кріпиться барабан із шкалою точного відліку з ціною поділки 0-01. Барабан обладнаний маховичком-затискачем точної шкали. На другому кінці черв'яка змонтовано маховичок горизонтального наведення і важіль відведення для швидкого розвороту далекоміра в горизонтальній площині. Механізм горизонтального наведення має шкалу грубого відліку з ціною поділки 1-00. Шкала обладнана гвинтом-затискачем.
Шкали грубого і точного відліку мають подвійну оцифровку - чорного і червоного кольору.
На корпусі лімба змонтовано механізм вертикального наведення, який складається з маховичка, гвинта і матки. Матка скріплюється ричагом з утримувачем. На утримувачі розміщується рознім типу «ластівчин хвіст» і гвинт-затискач. На корпусі лімба також розміщено шаровий рівень.
Тринога призначена для роботи з далекоміром стоячи або сидячи. Вона складається із:
голівки;
3 костилів із планками для кріплення АКБ;
3 висувних ніжок;
стопорів висувних ніжок;
станового гвинта;
кожуха.

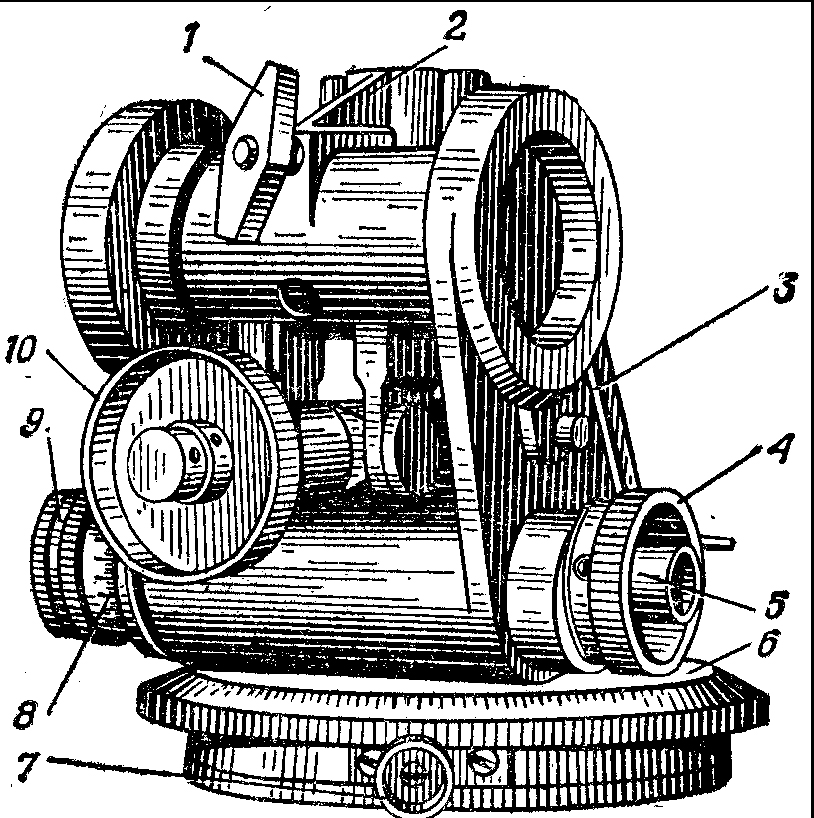

Рисунок 2.21 – Лімб далекоміра:
1 – гвинт-затискач; 2 –утримувач; 3 – шаровий рівень;
4 – відводка; 5 – маховичок горизонтального наведення;
6 – кільце лімба; 7 – гвинт–затискач лімба; 8 – шкала точних поділок; 9 – маховичок затискача точної шкали; 10 – маховичок вертикальної шкали
Перетворювач координат ПК-3 (рис.2.22) призначений для перетворення полярних координат у прямокутні, для топогеодезичної прив’язки СП і для визначення зміненого відліку для цілевказання боковому пункту.
Складається із:
- планшета;
- кутомірного сектора;
- утримувача.
Зберігається і переноситься в брезентовій сумці.
Освітлення з АКБ призначено для роботи з далекоміром в сутінках та вночі. До комплекту входять АКБ КН -13, кабель з патронами і сумка.

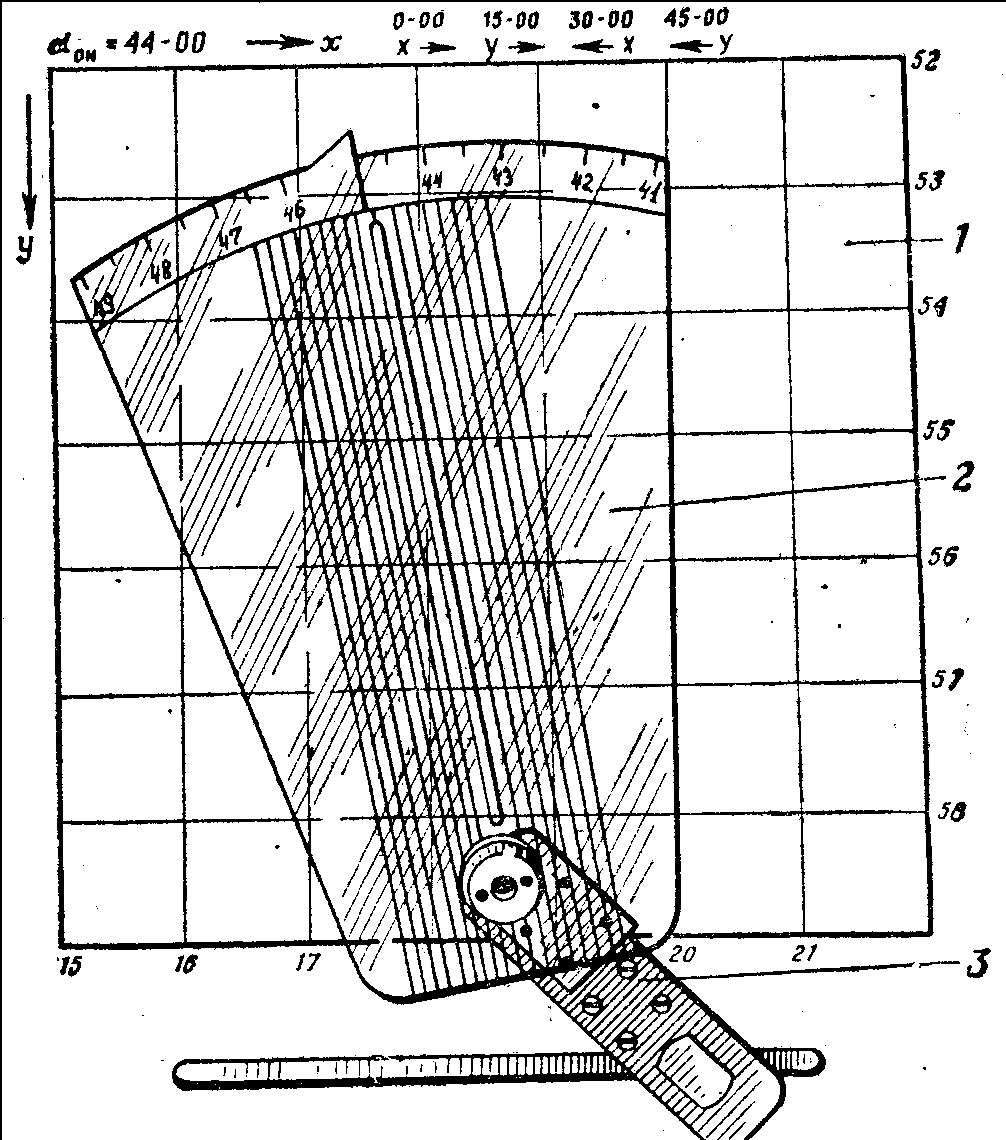

Рисунок 2.22 – Перетворювач координат ПК-3
Укладальний ящик призначений для зберігання і перенесення далекоміра.
Гак призначений для встановлення далекоміра при неможливості або непотрібності використання триноги. Складається із столика із становим гвинтом, бурова, рукоятки і 2 рукояток столика.
ЗІП призначений для обслуговування і ремонту далекоміра в польових умовах. До нього входять:
гумовий запобіжник для очей;
АКБ;
осушувач у стакані;
лампочки - 6 шт.;
ключ для гвинтів осушки;
відкрутка;
вимірювач бази очей;
штуцер з прокладками - 2;
пензлики;
серветка фланелева;
олівець;
гумка.
