3. Призначення, тактико-технічні характеристики та матеріальна частина рюкзака десантника рд-54.

Рюкзак десантника РД-54 (мал.3.1-2) призначений для розміщення і перенесення в ньому предметів бойової викладки, які повинні бути у десантника під час десантування. Рюкзак забезпечує розміщення в ньому боєприпасів та спорядження парашутистів-десантників усіх спеціальностей та збереження їх при виконанні стрибків з парашутом.

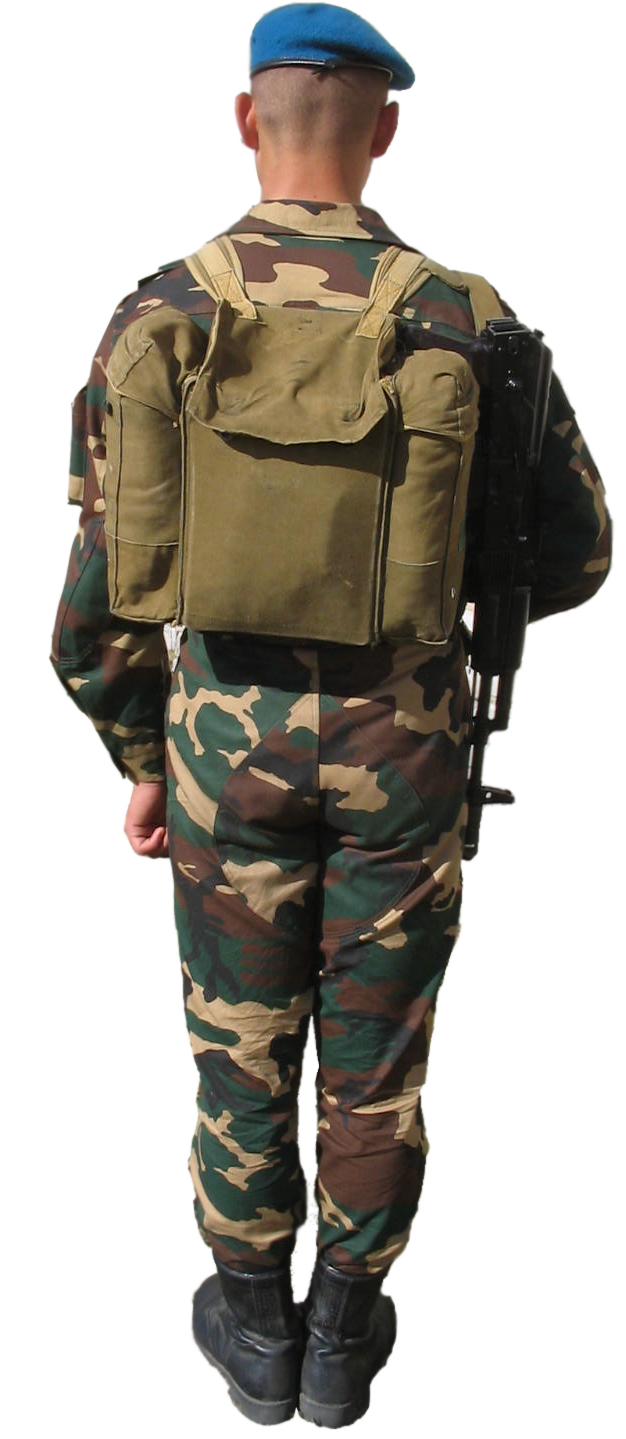

Рюкзак десантника РД-54 РД-54 в положенні

у похідному положенні „ під-парашут ”

Р юкзак регулюється на любий зріст парашутиста-десантника.

Вага рюкзака…………………. 1,3кг;

Габаритні розміри заповненого рюкзака:

- ширина……………………… 380мм;

- висота………………………. 350мм;

Термін служби………………. 3 роки.

мал.3.2 Складові частини РД-54 :

1-ранець;

2-плечеві ремені;

3-сумка для магазинів автомата;

4-сумка для ручних гранат;

5-чохол для малої саперної лопати

Ранець виготовлений з авіазенту та служить для укладання у нього боєприпасів, індивідуальних засобів протихімічного захисту, продовольства, комбінованого казанка та засобів особистої гігієни.

Ранець має форму коробки, в верхній частині якої є кришка та три клапани. До бокових стінок ранця пришиті кишені, які призначені для укладання гранат до ручного гранатомету, ручних протитанкових гранат, патронів, вибухових речовин, індивідуальних засобів протихімічного захисту та іншого майна. В середині бокових кишень нашиті мали кишені для укладання детонаторів гранат ручного гранатомету. Для кріплення до рюкзака плащ-намету в середині бокових кишень та дна ранця пришиті стрічки-зав’язки, а з зовнішньої сторони поставлені блочки.

На тильну стінку пришиті стрічки з пряжками та карабінами для з’єднання з плечовими ременями. З метою зберігання форми в передню стінку ранця вшита рама жорсткості, а в кришку – пластини жорсткості. Клапани, кришка ранця та кришки бокових кишень застібаються на клеванти.

Плечові ремені виготовлені з бавовняної стрічки та призначені для кріплення ранця і сумок та для утримання поясного ременя в визначеному положенні на парашутисті-десантнику. Одні кінці ременів пришиваються до ранця, а до інших прикріпляються сумки: до правого – сумка для магазинів автомату, до лівого – сумка гранат.

Ремені мають два ватники (на правому пришита кишеня для черенка саперної лопати), грудну перемичку з карабіном, дві пряжки для переведення рюкзака в положення „ під парашут ” та два на півкільця, до яких пристібаюся карабіни кутових стрічок.

Сумка для магазинів автомата виготовлена з авіазенту та призначена для укладання магазинів автомата. На сумці настрочена пряжка для кріплення до правого плечового ременя, та дві стрічки для кріплення на поясному ремені. Кришка сумки застібається на дві клеванти.

Сумка для ручних гранат виготовлена з авіазенту з підкладкою з двунитки гладко фарбованої та призначена для укладки гранат Ф-1, РГД-5, РГН, РГО або патронів у пачках. Всередині сумки знаходиться перегородка з чотирма комірками, із яких два великі призначені для запалів гранат, два малі – для запалів ручних протитанкових гранат.

С зовнішньої сторони сумки є пряжка для кріплення її до лівого плечового ременя. Сумка кріпиться до поясного ременя за допомогою двох стрічок кріплення. Кришка сумки застібається на два клеванти.

Чохол для лопати виготовлений з авіазенту та призначений для кріплення малої саперної лопатки на поясному ремені у бойовому положенні рюкзака та у положенні „ під парашут ”. Чохол кріпиться до поясного ременя за допомогою двох стрічок кріплення. Клапан чохла застібається на два клеванти.

При укладці в рюкзак предметів бойової викладки, в першу чергу заповнюється ранець рюкзака. Укладка предметів в ранець проводиться в наступній послідовності. На дно ранця укладається продукти харчування, потім казанок комбінований, патрони в пачках, засоби протихімічного захисту, рушник, мило та ложка.

Одну з бокових кишень можна використовувати для розміщення нижньої частини зброї, другу, в залежності від спеціальності десантника. При укладанні гранати до РПГ-7Д, покласти у малу кишеню детонатор та зав’язати її. Покласти у бокову кишеню корпус гранати балістичним наконечником догори, пенал з пороховим зарядом і стабілізатором та застібнути клеванти.

При укладанні ручної протитанкової гранати відвернути від неї рукоятку. Корпус та рукоятку вкласти у бокову кишеню рюкзака, а запал у мале відділення перегородки сумки для гранат. Під час екіпіровки сапера, в бокової кишені ранця розміщується вибухові речовини в шашках. Пенал з приладдям для вибуху розміщується в ранці рюкзака окремо від вибухових речовин. В бокової кишені ранця кулеметник або автоматник розміщує патрони в пачках. У боковій кишені дозволяється укладка засобів протихімічного захисту та інші предмети що не вміщуються в ранець. При заповненні ранця рюкзака в сумки укладаються магазини автомата, ручні гранати. Лопата укладається в спеціальний чохол рюкзака. Магазини автомата укладаються в сумку кришками до гори, а вигнутим боком у бік малої саперної лопати. При укладки ручної гранати Ф-1 (РГД-5, РГО, РГН) запал гранати розміщується в великому відділенні перегородки сумки для гранати. В вільному відділенні сумки можуть розміщуватись патрони в пачках або приладдя для чистки автомата.

Мала лопата укладається в чохол. Для стрибка лопата укладається держаком догори так, щоб увігнута частина лотка прилягала до спини десантника. Держак лопати вставляється у кишеню ватника правого плечового ременя. В бойовому положенні лопата укладається в чохол держаком вниз.
