Електродинаміка |
|
|
||
p—n-перехід у колі змінного струму діє як випрямляч: |
||||
пропускається струм тільки в одному напрямку. |
||||

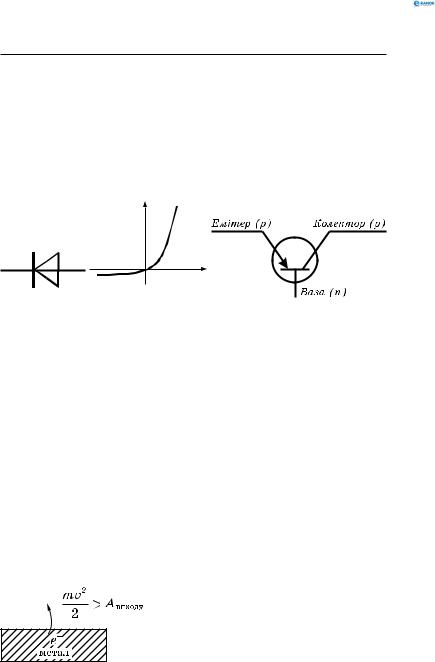

Напівпровідниковий діод — пристрій з p—n-переходом |
||||
(випрямляч) (рис. 210). Вольт-амперна характеристика на- |
||||
півпровідникового діода показана на рис. 211. |
||||
Напівпровідниковий тріод (транзистор) — пристрій |
||||
з p—n—p- або n—p—n-переходом (p—n—p-транзистор, |
||||
рис. 212). |
|
|
|
|
|
|
I |
|
|
|
|
0 |
U |
|
|
|
|
||
Рис. 210 |
|
Рис. 211 |
Рис. 212 |
|
Напівпровідникові елементи (діоди, транзистори) є го |
||||
ловною частиною сучасних електронних пристроїв (від |
||||
калькулятора |
чи комп’ютера до систем керування супутни- |
|||
ками). |
|
|
|
|
3.5. Струм у вакуумі (струм переносу) |
||||
Вакуум — розріджений до такої міри газ, що середня |
||||
довжина вільного пробігу молекул перебільшує лінійні роз- |
||||
міри посудини. |
|
|
||
У вакуумі практично відсутні вільні носії заряду. |
||||
Струм у вакуумі можливий тільки завдяки зарядже- |
||||
ним частинкам, що виникають при емісійних явищах. |
||||
Термоелектронна емісія — випромінювання електронів |
||||
твердими та рідкими тілами при їх нагріванні. Вилітають |
||||
|
|
електрони, кінетична енергія яких |
||
|
|
більша або дорівнює роботі вихо- |
||
|
|
ду їх із металу (роботі на подолан- |
||
|
|
ня |
зв’язку електрона з металом) |
|
|
|
(рис. 213). |
||
|
|
|
Фотоелектронна емісія — ви- |
|
Рис. 213 |
ривання електронів з поверхні тіла |
|||
під дією світла. |
||||
|
|
|||
248
3. Струми провідності
Вторинна емісія — вибивання електронів з металу у вакуумі при його бомбардуванні зарядженими частинками .
3.5.1. Електронні лампи
Електронні лампи — пристрої, засновані на явищі тер-
моелектронної емісії.
Діод прямого розжарення заснований на випроміню-
ванні електронів розжареним катодом. Термоелектрони,
що вилітають, під впливом поля E , обумовленого анодною напругою, перелітають на анод і замикають анодне коло
(рис. 214).
Вольт-амперна характеристика діода прямого розжарення.
Струм насичення досягається тоді, коли всі термоелектрони переносяться від катода до анода (рис. 215).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 214 |
|
|
|
|
|
Рис. 215 |
||||||
Діод з підігрівальним катодом: нитка розжарення по-
крита шаром оксидів лужних металів, які мають малу ро-
боту виходу електронів (рис. 216).
Вольт-амперна характеристика діода з підігрівальним катодом. Струм насичення практично не досягається
(рис. 217).
У діодах закон Ома не виконується (вольт-амперна ха-
рактеристика нелінійна).
Триелектродна лампа — тріод. Між катодом і анодом розташований третій електрод — керувальна сітка. Сітка (у формі спіралі) близько розташована до катода, тому
249
Електродинаміка
невеликі зміни напруги на сітці викликають великі зміни анодного струму (рис. 218, а, б).
I |
|
0 |
U |
Рис. 216 |
Рис. 217 |
|
а |
|
|
|
б |
|
|
|
|
|
Рис. 218 |
|
|
|
|
|
IA |
|
|
|
|
|
|
|
|
|
|
|
|
Rí |
Uí |
|
|
|
Uñ |
iñ |
|
IA |
|
|
|
|
Rñ |
- |
|
||
|
|
|
|
|
|||
ç |
0 |
ñ |
|
+ |
|
||
|
Рис. 219 |
|
|
|
Рис. 220 |
|
|
250 |
|
|
|
|
|
|
|
3. Струми провідності
Вольт-амперна сіткова характеристика тріода.
При певному негативному потенціалі (ϕз ) лампа закривається — анодний струм дорівнює нулю. Сітка — керуючий електрод тріода (рис. 219).
Тріод — підсилювач слабких струмів та напруг, які наявні в колі сітки (рис. 220).
3.5.2. Електронно-променева трубка
Електронно-променева трубка — основний елемент те-
левізора, монітора в комп’ютері.

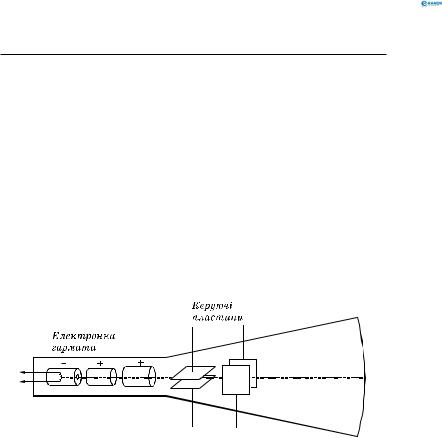

Електронно-променева трубка з електростатичним керуванням (рис. 221) — основний елемент осцилогра-
фа — приладу для дослідження швидкозмінних процесів в електричних колах.
Рис. 221
З електронної гармати, де електрони випромінюються ниткою розжарення і прискорюються електричним полем електродів, сфокусований і прискорений пучок електронів направляється до центра екрана і в місці влучення спричиняє його світіння. На вертикальні керуючі пластини подається пилкоподібна напруга (рис. 222, а), завдяки якій електронний пучок відхиляється та прописує на екрані горизонтальну світну лінію. Якщо при цьому на горизонтальні відхильні пластини подається змінна напруга, то лінія на екрані згинається відповідно до форми напруги. Наприклад, якщо на горизонтальні пластини подають синусоїдну напругу, то на екрані бачимо синусоїдну криву
(рис. 222, б).
251
