3.9.1.7.Автоколлимационный способ

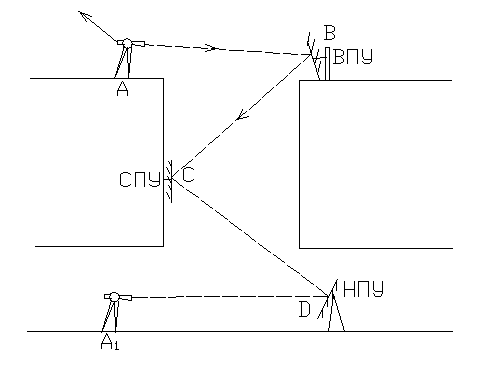

Автоколлимационный способ имеет следующую геометрическую схему (рис.4).
Рисунок 4
На поверхности у ствола (т. А) устанавливают высокоточный теодолит с автоколлимационным окуляром.
В т. В устанавливают верхнее поворотное устройство ВПУ с плоским зеркалом, вращающимся вокруг горизонтальной оси.
В т. С и Д устанавливают поворотное устройство СПУ и нижнее поворотное устройство НПУ. Основания ПУ имеют приспособление для плавного поворота зеркала по азимуту.
Если визирные лучи АВ, ВС, СД, ДА1 лежат в одной вертикальной плоскости, то отсчет по горизонтальному кругу теодолита ( в т. А) дает направление нормали к этой плоскости. Таким образом, дирекционный угол АТ с поверхности можно передать на сторону ДА1, расположенную в подземных выработках.
Для выполнения этого условия необходимо, чтобы плоскость зеркал ПУ были параллельны горизонтальным осям вращения, а оси вращения ПУ горизонтальны.
Теодолит и все зеркала должны быть установлены в одной вертикальной плоскости с точностью 10-20".
3.9.1.8. Гироскопическое ориентирование
Автоколлимационный способ самый прогрессивный способ ориентирования. Применяются приборы, называемые гиротеодолитами или гирокомпасами.
Преимущества способа:
1) позволяет определить дирекционный угол любой стороны подземной полигонометрии (все рассмотренные выше способы позволяют определить дирекционный угол приствольной стороны)
2) в процессе ориентирования не требуется остановки работы ствола и прекращения горнопроходческих или строительных работ
3) за счет ориентирования нескольких сторон подземной сети могут быть понижены требования к точности подземной полигонометрии.
Устройство и принцип работы гиротеодолита рассматривались в курсе АГИ. Мы рассмотрим только методические вопросы
Ориентирование стороны подземной полигонометрии гиротеодолитом включают:
1) определение поправки гиротеодолита на стороне с известным дирекционным углом
2) определение дирекционного угла стороны (А-Б);
3) определение дирекционного угла обратного направления той же стороны (Б-А);
4) повторное определение поправки
Определение постоянной поправки гиротеодолита производится на стороне длиной не менее 100м. В каждом определении выполняют не менее двух пусков. Между пусками рекомендуется выключать гиромотор до полного охлаждения.
Постоянная поправка гиротеодолита вычисляется по формуле:
исхГиUU
где исх - дирекционный угол исходного направления; Г - дирекционный угол этого же направления определенный гиротеодолитом (еще его называют гироскопический азимут); u - сближение меридианов для начального направления; u - поправка за уклонение отвесных линий в исходное направление.
Сближение меридианов можно вычислить:
l*sin
где l - разность долгот осевого меридиана и точки стояния; - широта точки стояния
Поправка за уклонения отвеса вводится, если угол наклона направлений больше 8.
-tg(cos.sintgZ
(уравнение Лапласа)
-составляющие отвеса в плоскости меридиана и первого вертикала
Z -зенитное расстояние наблюдаемого направления
В практике поправку гиротеодолита стараются определять на поверхности над тем местом, где под землей будут выполняться определения. В этом случае поправка за уклонение отвесной линии целиком войдет в постоянную поправку гиротеодолита.
Расхождение двух определений поправки ( до и после пуска в шахте) допускается до 30" (ГТ GI - B1).
В подземных выработках определение дирекционного угла выполняют на сторонах, длина которых не менее 30м. Производят два пуска с поочередной установкой гиротеодолита на обоих концах линии ( расхождение в определении не должно превышать 20" для Gi-В1)
Дирекционный угол ориентируемого направления вычисляют по формуле
г u
При гироскопическом ориентировании координаты пунктов подземной сети передают через 1 отвес, опускаемый с поверхности в шахту
3.9.1.9.Ориентирование через два шахтных ствола (через ствол и скважину)
Сущность способа состоит в следующем. На дневной поверхности от пунктов обоснования определяют координаты отвесов О1 и О2 ,опущенных в шахтные стволы. В подземных условиях от пунктов подземной полигонометрии, координаты которых вычислены по результатам ориентировки через ствол А (В), определяют координаты тех же отвесов.
По вычисленным координатам отвесов определяют расстояния между отвесами и дирекционный угол створа отвесов на поверхности и в шахте.
tgп = LП =
tg LП=
Рис. 5
Вообще говоря подземная система координат может быть принята произвольно. Расстояние LП и LШ должны быть равны между собой, а разность дирекционных углов равна повороту осей координат подземной системы координат.
Угол ШП используется для уточнения дирекционных углов сторон подземного полигонометрического хода.
Необходимо отметить, что ошибки измерения углов и линий в подземной полигонометрии, действующие в направлении перпендикулярно линии О1 О2 целиком входят в определение угла .
Данный способ ориентирования выгодно отличается от остальных. Он позволяет получить дирекционный угол линии подземной полигонометрии непосредственно у забоя с ошибкой порядка 8". Все остальные способы, кроме гироскопического, ориентируют только первую линию хода.
