1.1.4.9.3. Микротриангуляция
Микротриангуляцию строят для определения координат пунктов строительной сетки из цепочек между исходными сторонами полигонометрии 1-го порядка (риc. 50). В результате получают взаимосвязанные элементы двух рядов пунктов сетки. Недостаток метода заключается в том, что отсутствует взаимная связь между смежными цепочками. Поскольку обычно все цепочки имеют одинаковую протяженность и форму, при составлении проекта достаточно рассчитать требуемую точность измерений один раз.

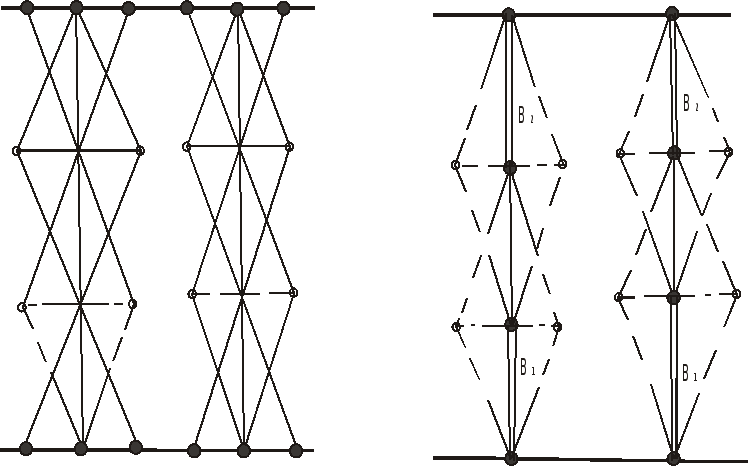

Рисунок 50 – Схема построения цепочек микротриангуляции
Угловые измерения в сети выполняют по трех штативной системе. Для расчета их точности и оценки точности уравненных элементов сети можно использовать табл. 8 (по аналогии с табл. 7) .
Таблица 8
Система построения |
Число треугольников |
Q |
QSx |
Qx |
QSy |
Qy |
QS |
Q |
Sx = Sy |
6 8 10 |
1,1 1,5 1,8 |
0,94 1,0 1,1 |
0,66 0,78 0,82 |
0,72 0,80 0,84 |
0,61 0,65 0,72 |
0,9 1,3 1,6 |
1,3 1,7 2,0 |
Sx = Sy/ 2 |
6 8 10 |
1,4 1,5 1,6 |
1,4 1,5 1,6 |
0,66 0,80 0,80 |
0,84 1,0 1,1 |
1,2 1,3 1,4 |
1,0 1,5 1,7 |
1,8 2,1 2,4 |
Примечание: QS и Q - корни из нормированных обратных весов длины и дирекционного угла стороны между пунктами соседних цепочек в их середине.
Рассмотрим примеры расчета точности сети, принимая, как и в примерах для метода четырехугольников без диагоналей, те же исходные данные.
Пример 1. Число треугольников n=10, сетка квадратов S1 = S2=S= 200 м, mS2 =10 мм, m2 =10", M=40 мм, К1 =0.97.
Для обеспечения требуемой точности определения длин сторон имеем:
; ;
; ;
; ;
Приняв за окончательный более жесткий допуск m (min) = 5" получим ошибку положения пункта:
M = K1m(min)Q = 0,9751,8 = 8,7 мм.
При уравнивании цепочки микротриангуляции между сторонами полигонометрии 1-го порядка применяют коррелатный способ. Отнеся в первую группу условия фигур и введя первичные поправки путем распределения невязок поровну, для нахождения вторичных поправок решают систему из четырех нормальных уравнений коррелат, соответствующих условиям базиса, дирекционных углов, абсцисс и ординат. Свободные члены этой системы находят по первично исправленным углам.
1.1.4.9.4. Метод геодезических засечек
На открытых площадках сети 2-го порядка могут быть построены методом геодезических засечек. На строительных сетках применяют двух фигурные засечки с двусторонним расположением вспомогательных пунктов. Сеть строят из отдельных цепочек (рис. 51, а, б), что позволяет взаимно увязать по три ряда пунктов и в то же время сократить число станций, на которых ведут измерения, приблизительно в три раза. Иногда создают сплошную сеть (рис. 52), при которой число станций соответствует примерно половине пунктов сети 2-го порядка, но зато все вершины сетки взаимно увязаны.
а) б)
Рисунок 51

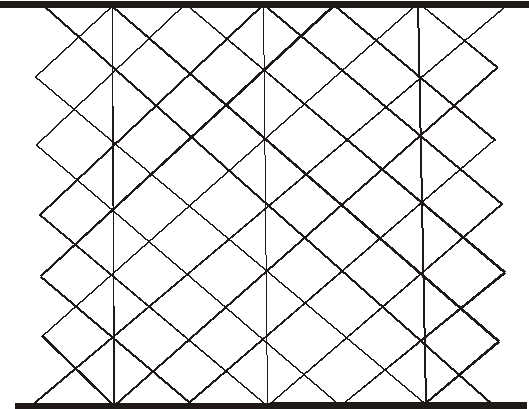

Рисунок 52 – Схема сплошной сети в виде цепочки геодезических засечек
Измерение углов на пунктах ходовой линии должно выполняться с особой тщательностью, так как приходится на каждом пункте наблюдать восемь направлений, что затягивает прием. При плохой видимости рекомендуется разбивать прием на две серии, включая в каждую два направления по ходовой линии и все направления по одну ее сторону.
Обычно переход от сети первого порядка к цепочке засечек осуществляют построением в местах примыкания сплошных треугольников (см. рис. 51, а; рис. 52). Иногда (см. рис. 51,б), измеряют крайние стороны ходовой линии в качестве базисов и передают на них дирекционные углы с пунктов первого порядка. Последний случай может оказаться более эффективным, когда стороны сети первого порядка измеряют светодальномером.
При проектировании сети и оценке точности ее элементов после уравнивания используют формулы:
; ;
; ;
;
и табл. 9 (по аналогии с табл. 7 и 8).
Таблица 3
Система построения |
Число пучков засечек |
Q |
QSx |
Qx |
QSy |
Qy |
QS |
Q |
Sx = Sy |
2 3 4 5 |
1,89 2,24 2,58 3,12 |
1,13 1,26 1,36 1,49 |
2,33 2,45 2,61 2,66 |
1,51 1,57 1,67 1,71 |
0,68 0,71 0,76 0,78 |
2,32 2,58 2,81 3,11 |
1,32 1,85 2,32 3,16 |
В таб.9 приведены корни из нормированных обратных весов элементов в наиболее слабом месте сети. При этом Sx- сторона между двумя соседними боковыми пунктами, а Sy- между вспомогательным пунктом и пунктом ходовой линии. Величина Q соответствует боковому пункту, величины QSи Q- стороне между боковыми пунктами соседних цепочек.
