1.3.5.3.3. Детальные геодезические разбивочные работы

а) Точность детальных разбивочных работ

Детальная разбивка производится на основе вынесенных главных осей сооружения в соответствии со стадиями строительно-монтажных работ: для производства земляных работ, возведения фундаментов и коммуникаций, строительства надземной части зданий и сооружений и монтажа технологического оборудования.

Непосредственно перед началом разбивочных работ исполнитель проверяет контрольными измерениями незыблемость геодезических знаков, закрепляющих основу разбивочных работ - пункты закрепления главных осей, строительной сетки и т. п.

Точность детальной разбивки зависит от типа и назначения сооружения, материала изготовления деталей, технологии их возведения или сборки и т. п. Обычно требуется, чтобы предельные погрешности геодезических измерений при разбивке и контроле точности положения конструктивных элементов не превышали 33% величины допуска на строительные и монтажные работы. Погрешности в плановом положении рассматривают относительно разбивочных осей, а в высотном - относительно ближайших рабочих реперов. При этом стараются выдержать заданное в проекте взаимное как плановое, так и высотное положение осей и конструктивных элементов сооружений. Примерные величины предельных погрешностей приведены в табл. 13.

б) Детальная разбивка осей зданий и сооружений (проектирование и построение обноски

Для детальной разбивки осей зданий и сооружений строят обноску. Это ограждение из вертикальных столбов высотой 0,5 - 1,2 м над уровнем земли и горизонтальных досок, расположенное на расстоянии 3-5 м от котлована. Обноска является удобной для подготовки котлована и ведения строительных работ нулевого цикла.

Обноска бывает сплошной (рис. 111) иразреженной(рис. 112). В условиях массового строительства применяется разреженная обноска, размещаемая отдельными звеньями в ответственных местах. Вариантом разреженной является створная обноска. На косогорах обноску устраивают с уступами.

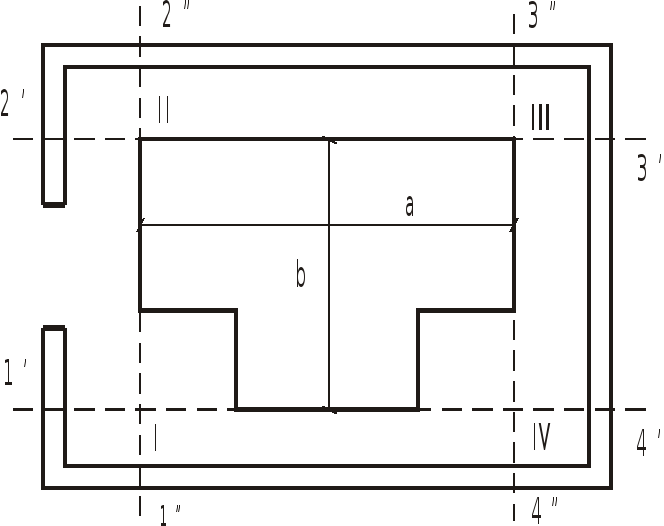

Рисунок 111 – Построение обноски сплошного типа

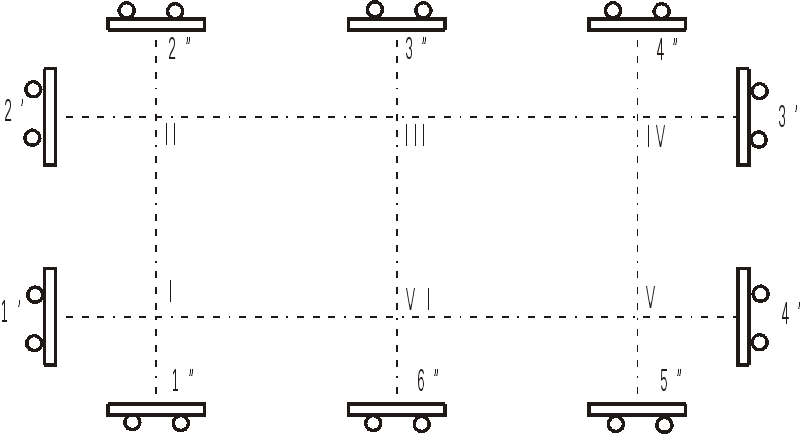

Рисунок 112 – Построение обноски разреженного типа

(скамеечная обноска)

Для разбивки осей на обноске теодолит устанавливают и ориентируют по ней, например по линии I-IV. Затем, передают трубой и закрепляют гвоздями оси на ребрах досок обноски: сначала точку 4', а потом, после поворота трубы через зенит - точку 1'. Отложив теодолитом угол 90, фиксируют на обноске ось 2" - 1".

Все построения теодолитом производят при двух положениях круга, каждый раз намечают точку и при допустимом расхождении в их положении принимают и фиксируют окончательно среднюю. Теперь по доскам обноски откладывают рулеткой расстояния а и b и фиксируют точки 2", 3" и 3", 4". Пользуясь линиями 2' 3' и 3" 4" как створами, сносят на землю точку III и измеряют в ней теодолитом контрольный угол 2' III 4", который должен быть равным проектному. В зависимости от точности разбивки отклонение угла не должно превышать 10 - 30". После этого разбивают все промежуточные оси. Окончательное положение осей на обноске фиксируют гвоздями, обводят масляной краской и подписывают их номера.

Независимо от вида обноска должна удовлетворять следующим требованиям: стороны ее должны быть параллельны продольным и поперечным осям сооружения, а доски - прямолинейными и горизонтальными. Степень соблюдения этих требований зависит от точности разбивки осей на обноске.

Таблица 13 - Примерные величины предельных погрешностей разбивки сооружений и конструкций, мм

Земляные сооружения:
разбивка осей и бровок	20 - 30
перенос в натуру проектных отметок	10
Бетонные и железобетонные сооружения:
разбивка осей и контуров фундаментов	3 - 5
передача проектных отметок на отдельные горизонты фундаментов	3 - 4
разбивка осей закладных деталей, колонн, опор подкрановых пролетов	2 - 3
перенос в натуру проектных отметок опорных плоскостей строительных конструкций и оборудования	1 - 2
Монтаж строительных конструкций и оборудования:
плановая и высотная выверки строительных конструкций	2 - 3
плановая и высотная выверки типового оборудования	1 - 2
плановая и высотная выверки прецизионного оборудования и направляющих путей	0,2 - 1
плановая и высотная выверки уникального оборудования	0,05 - 0,20

При относительной средней квадратической погрешности линейных измерений 1: Т на обноске, погрешность каждого фактора не должна превышать: Поэтому должны выполняться следующие условия:

• угол непараллельности обноски: (13);

• непрямолинейность или нестворность обноски для рулетки длиной l: (4 см);

• негоризонтальность обноски при расстоянии с между ее столбами: (2 см).

Так, при Т = 25 000, l = 20 м, с = 6 м указанные выше величины соответственно равны: 13', 4 и 2 см. Отсюда устанавливают необходимость разбивки столбов обноски теодолитом, а высотного контроля досок - нивелиром. Верхний уровень обноски рационально размещать на расстоянии целого числа метров над уровнем котлована, чем обеспечивается простота контроля земляных работ.

Для контроля незыблемости обноски в процессе строительства основные оси дополнительно закрепляют грунтовыми знаками, размещаемыми под обноской. Контроль производится отвесом. Для сохранения обноски иногда ее строят после подготовки котлована.

Завершив работы по разбивке и закреплению основных осей, составляют исполнительный чертеж, на который наносят:

а) пункты строительной сетки, от которых по координатам разбиваются главные оси, с указанием порядка разбивки последних;

б) обноску с расположением осей и с указанием расстояний между ними по результатам контрольных измерений;

в) знаки крепления осей.

Разбивку оформляют актом, к которому прилагают схему расположения и закрепления осей, включая исходные пункты геодезической основы, с указанием результатов контрольных измерений.
